Android自定义View——实现水波纹效果类似剩余流量球

最近突然手痒就想搞个贝塞尔曲线做个水波纹效果玩玩，终于功夫不负有心人最后实现了想要的效果，一起来看下吧：
效果图镇楼

1.需要绘制一个正弦曲线(sin)或者余弦曲线(cos)

2.通过水平平移曲线来的到像水波波动的效果

3.水平移动的同时还需要有水位上涨，也就是向上平移

4.裁剪画布为圆形，在圆形区域绘制曲线

通过上面4步就可以实现了

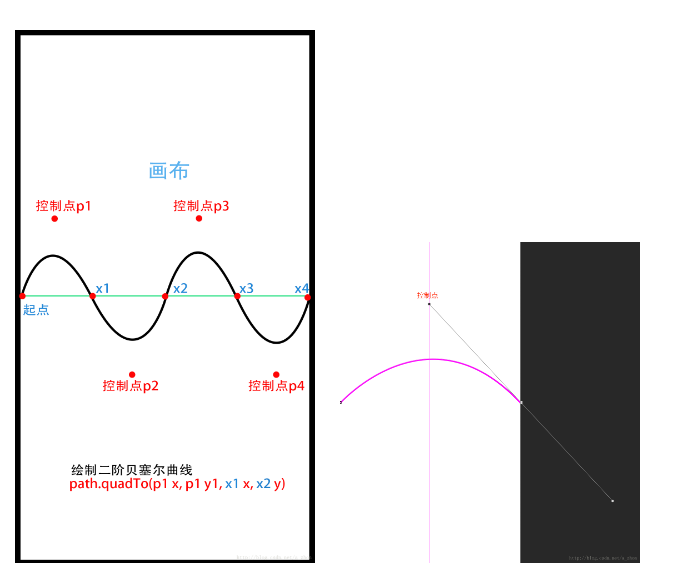

   绘制贝塞尔曲线我们必须要知道三个点：起点、控制点、终点；有了这三个点我们就可以绘制一段简单二阶贝塞尔曲线。从图中我们可以看出 起点 控制点p1 x1 这三个点绘制了一段曲线，也就是通过path.quadTo()函数添加一个曲线路径。
   假设我们需要绘制一个周期的sin曲线，那么我们就只需要知道起点、一个周期的宽度、振幅；就可以绘制一个sin曲线了。

protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
super.onMeasure(widthMeasureSpec, heightMeasureSpec);
//获取view的宽度
width = getViewSize(800, widthMeasureSpec);
//获取view的高度
height = getViewSize(400, heightMeasureSpec);
//获取起点坐标
startPoint = new Point(0, height / 2);
}

首先肯定是要获取到画布的大小才能确定好起点的坐标，有了起点坐标就可以开始绘制我们的曲线了

/*sin曲线 1/4个周期的宽度*/
private int cycle = 200;
/*sin曲线振幅的高度*/
private int waveHeight = 200;

@Override
protected void onDraw(Canvas canvas) {
super.onDraw(canvas);
path.moveTo(startPoint.x, startPoint.y);
int j = 1;
//循环绘制正弦曲线 循环一次半个周期
for (int i = 1; i <= 8; i++) {
if (i % 2 == 0) {
//波峰
path.quadTo(startPoint.x + (cycle * j), startPoint.y + waveHeight,
startPoint.x + (cycle * 2) * i, startPoint.y);
} else {
//波谷
path.quadTo(startPoint.x + (cycle * j), startPoint.y - waveHeight,
startPoint.x + (cycle * 2) * i, startPoint.y);
}
j += 2;
}
//绘制封闭的曲线
path.lineTo(width, height);//右下角
path.lineTo(startPoint.x, height);//左下角
path.lineTo(startPoint.x, startPoint.y);//起点
path.close();
canvas.drawPath(path, paint);
}

经过上面一系例操作一个水波纹效果就出来啦

//初始化的时候将起点移至屏幕外一个周期
startPoint = new Point(-cycle * 4, height / 2);

//继续在ondraw()函数最后追加平移代码

//判断是不是平移完了一个周期
if (startPoint.x + 40 >= 0) {
//满了一个周期则恢复默认起点继续平移
startPoint.x = -cycle * 4;
}
//每次波形的平移量 40
startPoint.x += 40;
postInvalidateDelayed(150);
path.reset();

只需要这样就可以产生水波效果了，一起来看效果图吧。

@Override
protected void onDraw(Canvas canvas) {
super.onDraw(canvas);
//裁剪画布为圆形
Path circlePath = new Path();
circlePath.addCircle(width / 2, height / 2, width / 2, Path.Direction.CW);
canvas.clipPath(circlePath);
canvas.drawPaint(circlePaint);
canvas.drawCircle(width / 2, height / 2, width / 2, circlePaint);
//以下操作都是在这个圆形画布中操作
//根据进度改变起点坐标的y值
startPoint.y = (int) (height - (progress / 100.0 * height));
//起点
path.moveTo(startPoint.x, startPoint.y);
int j = 1;
//循环绘制正弦曲线 循环一次半个周期
for (int i = 1; i <= 8; i++) {
if (i % 2 == 0) {
path.quadTo(startPoint.x + (cycle * j), startPoint.y + waveHeight,
startPoint.x + (cycle * 2) * i, startPoint.y);
} else {
path.quadTo(startPoint.x + (cycle * j), startPoint.y - waveHeight,
startPoint.x + (cycle * 2) * i, startPoint.y);
}
j += 2;
}
//绘制封闭的曲线
path.lineTo(width, height);//右下角
path.lineTo(startPoint.x, height);//左下角
path.lineTo(startPoint.x, startPoint.y);//起点
path.close();
canvas.drawPath(path, paint);
drawText(canvas, textPaint, progress + "%");
//判断是不是平移完了一个周期
if (startPoint.x + 40 >= 0) {
//满了一个周期则恢复默认起点继续平移
startPoint.x = -cycle * 4;
}
//每次波形的平移量 40
startPoint.x += 40;
if (autoIncrement) {
if (progress >= 100) {
progress = 0;
} else {
progress++;
}
}
postInvalidateDelayed(150);
path.reset();
}

Demo下载

哆啦A梦源码传送门
