Android存储系统之源码篇

标签:
Android

原文链接:http://www.apkbus.com/blog-705730-61246.html

基于Android 6.0源码, 来分析存储相关架构,涉及源码:

/framework/base/services/java/com/android/server/SystemServer.java
/framework/base/services/core/java/com/android/server/MountService.java
/framework/base/services/core/java/com/android/server/NativeDaemonConnector.java
/framework/base/services/core/java/com/android/server/NativeDaemonEvent.java
/framework/base/core/java/android/os/storage/IMountService.java
/framework/base/core/java/android/os/storage/IMountServiceListener.java
/framework/base/core/java/android/os/storage/StorageManager.java

/system/vold/Main.cpp
/system/vold/VolumeManager.cpp
/system/vold/NetlinkManager.cpp
/system/vold/NetlinkHandler.cpp
/system/vold/CommandListener.cpp
/system/vold/VoldCommand.cpp
/system/vold/VolumeBase.cpp
/system/vold/PublicVolume.cpp
/system/vold/EmulatedVolume.cpp
/system/vold/PublicVolume.cpp
/system/vold/Disk.cpp

/system/core/libsysutils/src/NetlinkListener.cpp
/system/core/libsysutils/src/SocketListener.cpp
/system/core/libsysutils/src/FrameworkListener.cpp
/system/core/libsysutils/src/FrameworkCommand.cpp
/system/core/include/sysutils/NetlinkListener.h
/system/core/include/sysutils/SocketListener.h
/system/core/include/sysutils/FrameworkListener.h
/system/core/include/sysutils/FrameworkCommand.h

一、概述

本文主要介绍跟存储相关的模块MountService和Vold的整体流程与架构设计.

  • MountService:Android Binder服务,运行在system_server进程,用于跟Vold进行消息通信,比如MountServiceVold发送挂载SD卡的命令,或者接收到来自Vold的外设热插拔事件。

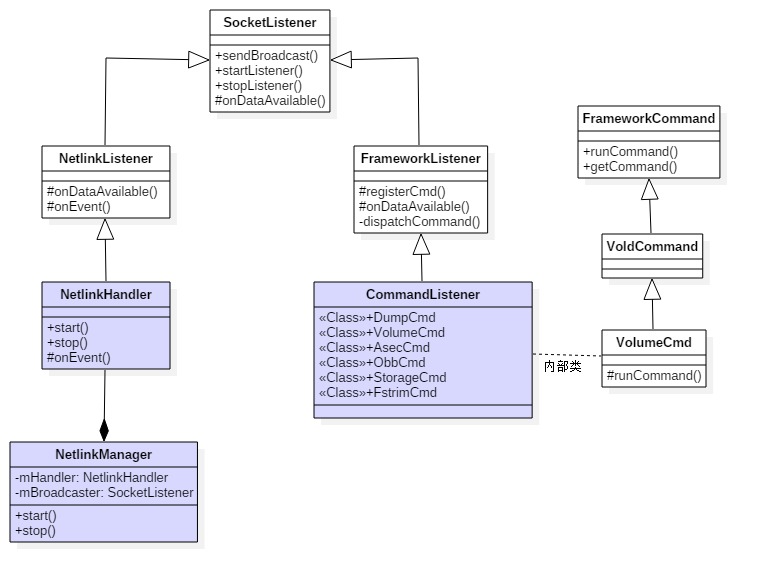

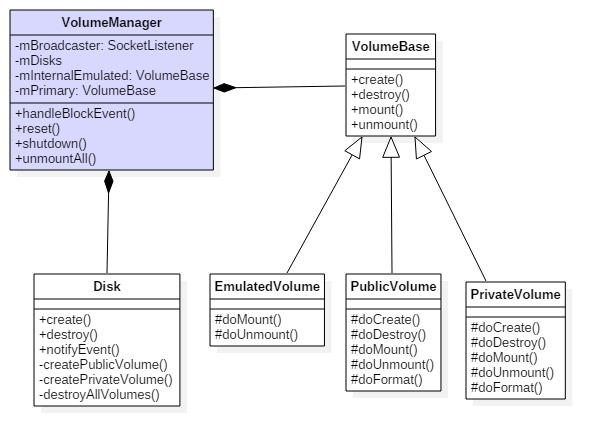

  • Vold:全称为Volume Daemon,用于管理外部存储设备的Native守护进程,这是一个非常重要的守护进程,由NetlinkManager,VolumeManager,CommandListener这3部分组成。

二、MountService

MountService运行在system_server进程,在系统启动到阶段PHASE_WAIT_FOR_DEFAULT_DISPLAY后,进入startOtherServices会启动MountService.

2.1 启动

[-> SystemServer.java]

private void startOtherServices() {
    ...
    IMountService mountService = null;    //启动MountService服务,【见小节2.2】
    mSystemServiceManager.startService(MOUNT_SERVICE_CLASS);    //等价new IMountService.Stub.Proxy(),即获取MountService的proxy对象
    mountService = IMountService.Stub.asInterface(
            ServiceManager.getService("mount"));
    ...

    mActivityManagerService.systemReady(new Runnable() {        public void run() {            //启动到阶段550【见小节2.7】
            mSystemServiceManager.startBootPhase(
                        SystemService.PHASE_ACTIVITY_MANAGER_READY);
        ...
    });
}

NotificationManagerService依赖于MountService,比如media/usb通知事件,所以需要先启动MountService。此处MOUNT_SERVICE_CLASS=com.android.server.MountService$Lifecycle.

2.2 startService

mSystemServiceManager.startService(MOUNT_SERVICE_CLASS)主要完成3件事:

  • 创建MOUNT_SERVICE_CLASS所指类的Lifecycle对象;

  • 将该对象添加SystemServiceManager的mServices服务列表;

  • 最后调用Lifecycle的onStart()方法,主要工作量这个过程,如下:

[-> MountService.java]

class MountService extends IMountService.Stub
        implements INativeDaemonConnectorCallbacks, Watchdog.Monitor {    public static class Lifecycle extends SystemService {        public void onStart() {            //创建MountService对象【见小节2.3】
            mMountService = new MountService(getContext());            //登记Binder服务
            publishBinderService("mount", mMountService);
        }
        ...
    }
    ...
}

创建MountService对象,并向Binder服务的大管家ServiceManager登记,该服务名为“mount”,对应服务对象为mMountService。登记之后,其他地方当需要MountService的服务时便可以通过服务名来向ServiceManager来查询具体的MountService服务。

2.3 MountService

[-> MountService.java]

public MountService(Context context) {
    sSelf = this;

    mContext = context;    //FgThread线程名为“"android.fg",创建IMountServiceListener回调方法【见小节2.4】
    mCallbacks = new Callbacks(FgThread.get().getLooper());    //获取PKMS的Client端对象
    mPms = (PackageManagerService) ServiceManager.getService("package");    //创建“MountService”线程
    HandlerThread hthread = new HandlerThread(TAG);
    hthread.start();

    mHandler = new MountServiceHandler(hthread.getLooper());    //IoThread线程名为"android.io",创建OBB操作的handler
    mObbActionHandler = new ObbActionHandler(IoThread.get().getLooper());

    File dataDir = Environment.getDataDirectory();
    File systemDir = new File(dataDir, "system");
    mLastMaintenanceFile = new File(systemDir, LAST_FSTRIM_FILE);    //判断/data/system/last-fstrim文件,不存在则创建,存在则更新最后修改时间
    if (!mLastMaintenanceFile.exists()) {
        (new FileOutputStream(mLastMaintenanceFile)).close();
        ...
    } else {
        mLastMaintenance = mLastMaintenanceFile.lastModified();
    }
    ...    //将MountServiceInternalImpl登记到sLocalServiceObjects
    LocalServices.addService(MountServiceInternal.class, mMountServiceInternal);    //创建用于VoldConnector的NDC对象【见小节2.5】
    mConnector = new NativeDaemonConnector(this, "vold", MAX_CONTAINERS * 2, VOLD_TAG, 25,            null);
    mConnector.setDebug(true);    //创建线程名为"VoldConnector"的线程,用于跟vold通信【见小节2.6】
    Thread thread = new Thread(mConnector, VOLD_TAG);
    thread.start();    //创建用于CryptdConnector工作的NDC对象
    mCryptConnector = new NativeDaemonConnector(this, "cryptd",
            MAX_CONTAINERS * 2, CRYPTD_TAG, 25, null);
    mCryptConnector.setDebug(true);    //创建线程名为"CryptdConnector"的线程,用于加密
    Thread crypt_thread = new Thread(mCryptConnector, CRYPTD_TAG);
    crypt_thread.start();    //注册监听用户添加、删除的广播
    final IntentFilter userFilter = new IntentFilter();
    userFilter.addAction(Intent.ACTION_USER_ADDED);
    userFilter.addAction(Intent.ACTION_USER_REMOVED);
    mContext.registerReceiver(mUserReceiver, userFilter, null, mHandler);    //内部私有volume的路径为/data,该volume通过dumpsys mount是不会显示的
    addInternalVolume();    //默认为false
    if (WATCHDOG_ENABLE) {
        Watchdog.getInstance().addMonitor(this);
    }
}

其主要功能依次是:

  1. 创建ICallbacks回调方法,FgThread线程名为”android.fg”,此处用到的Looper便是线程”android.fg”中的Looper;

  2. 创建并启动线程名为”MountService”的handlerThread;

  3. 创建OBB操作的handler,IoThread线程名为”android.io”,此处用到的的Looper便是线程”android.io”中的Looper;

  4. 创建NativeDaemonConnector对象

  5. 创建并启动线程名为”VoldConnector”的线程;

  6. 创建并启动线程名为”CryptdConnector”的线程;

  7. 注册监听用户添加、删除的广播;

从这里便可知道共创建了3个线程:”MountService”,”VoldConnector”,”CryptdConnector”,另外还会使用到系统进程中的两个线程”android.fg”和”android.io”. 这便是在文章开头进程架构图中Java framework层进程的创建情况.

接下来再分别看看MountService创建过程中的Callbacks实例化, NativeDaemonConnector实例化,以及”vold”线程的运行.

2.4 Callbacks

class MountService {
    ...    private static class Callbacks extends Handler {        private final RemoteCallbackList<IMountServiceListener>
                        mCallbacks = new RemoteCallbackList<>();        public Callbacks(Looper looper) {            super(looper);
        }
        ...
    }
}

创建Callbacks时的Looper为FgThread.get().getLooper(),其中FgThread采用单例模式,是一个线程名为”android.fg”的HandlerThread。另外,Callbacks对象有一个成员变量mCallbacks,如下:

[-> RemoteCallbackList.java]

public class RemoteCallbackList<E extends IInterface> {
    ArrayMap<IBinder, Callback> mCallbacks
            = new ArrayMap<IBinder, Callback>();    //Binder死亡通知
    private final class Callback implements IBinder.DeathRecipient {        public void binderDied() {
            ...
        }
    }    //注册死亡回调
    public boolean register(E callback, Object cookie) {        synchronized (mCallbacks) {
            ...
            IBinder binder = callback.asBinder();
            Callback cb = new Callback(callback, cookie);
            binder.linkToDeath(cb, 0);
            mCallbacks.put(binder, cb);
            ...
        }
    }
    ...
}

通过register()方法添加IMountServiceListener对象信息到mCallbacks成员变量。RemoteCallbackList的内部类Callback继承于IBinder.DeathRecipient,很显然这是死亡通知,当binder服务端进程死亡后,回调binderDied方法通知binder客户端进行相应地处理。

2.5 NativeDaemonConnector

[-> NativeDaemonConnector.java]

NativeDaemonConnector(INativeDaemonConnectorCallbacks callbacks, String socket,        int responseQueueSize, String logTag, int maxLogSize, PowerManager.WakeLock wl) {    this(callbacks, socket, responseQueueSize, logTag, maxLogSize, wl,
            FgThread.get().getLooper());
}

NativeDaemonConnector(INativeDaemonConnectorCallbacks callbacks, String socket,        int responseQueueSize, String logTag, int maxLogSize, PowerManager.WakeLock wl,
        Looper looper) {
    mCallbacks = callbacks;    //socket名为"vold"
    mSocket = socket;    //对象响应个数为500
    mResponseQueue = new ResponseQueue(responseQueueSize);
    mWakeLock = wl;    if (mWakeLock != null) {
        mWakeLock.setReferenceCounted(true);
    }
    mLooper = looper;
    mSequenceNumber = new AtomicInteger(0);    //TAG为"VoldConnector"
    TAG = logTag != null ? logTag : "NativeDaemonConnector";
    mLocalLog = new LocalLog(maxLogSize);
}
  • mLooper为FgThread.get().getLooper(),即运行在”android.fg”线程;

  • mResponseQueue对象中成员变量mPendingCmds数据类型为LinkedList,记录着vold进程上报的响应事件,事件个数上限为500。

2.6 NDC.run

[-> NativeDaemonConnector.java]

final class NativeDaemonConnector implements Runnable, Handler.Callback, Watchdog.Monitor {    public void run() {
        mCallbackHandler = new Handler(mLooper, this);        while (true) {            try {                //监听vold的socket【见小节2.13】
                listenToSocket();
            } catch (Exception e) {
                loge("Error in NativeDaemonConnector: " + e);
                SystemClock.sleep(5000);
            }
        }
    }
}

在线程VoldConnector中建立了名为vold的socket的客户端,通过循环方式不断监听Vold服务端发送过来的消息。 另外,同理还有一个线程CryptdConnector也采用类似的方式,建立了cryptd`的socket客户端,监听Vold中另个线程发送过来的消息。到此,MountService与NativeDaemonConnector都已经启动,那么接下来到系统启动到达阶段PHASE_ACTIVITY_MANAGER_READY,则调用到onBootPhase方法。

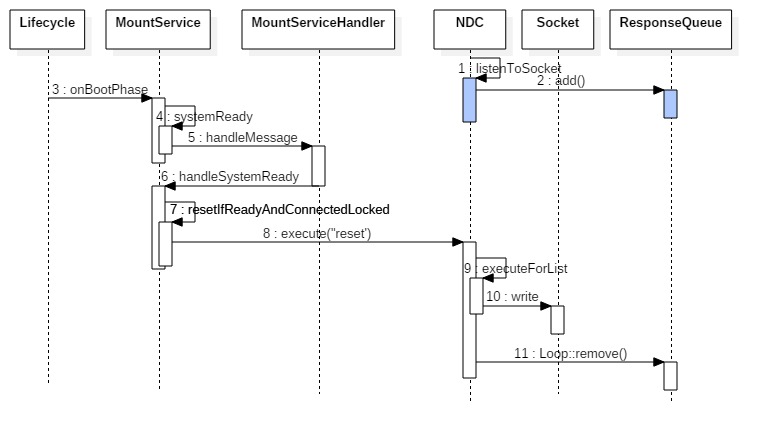

2.7 onBootPhase

[-> MountService.java ::Lifecycle]

由于MountService的内部Lifecycle已添加SystemServiceManager的mServices服务列表;系统启动到PHASE_ACTIVITY_MANAGER_READY时会回调mServices中的onBootPhase方法

public static class Lifecycle extends SystemService {    public void onBootPhase(int phase) {        if (phase == SystemService.PHASE_ACTIVITY_MANAGER_READY) {
            mMountService.systemReady();
        }
    }
}

再调用MountService.systemReady方法,该方法主要是通过mHandler发送消息。

private void systemReady() {
    mSystemReady = true;
    mHandler.obtainMessage(H_SYSTEM_READY).sendToTarget();
}

此处mHandler = new MountServiceHandler(hthread.getLooper()),采用的是线程”MountService”中的Looper。到此system_server主线程通过handler向线程”MountService”发送H_SYSTEM_READY消息,接下来进入线程”MountService”的MountServiceHandler对象(简称MSH)的handleMessage()来处理相关的消息。

2.8 MSH.handleMessage

[-> MountService.java ::MountServiceHandler]

class MountServiceHandler extends Handler {    public void handleMessage(Message msg) {        switch (msg.what) {            case H_SYSTEM_READY: {
                handleSystemReady(); //【见小节2.9】
                break;
            }
            ...
        }
    }
}

2.9 handleSystemReady

[-> MountService.java]

private void handleSystemReady() {    synchronized (mLock) {        //【见小节2.10】
        resetIfReadyAndConnectedLocked();
    }    //计划执行日常的fstrim操作【】
    MountServiceIdler.scheduleIdlePass(mContext);
}

2.10 resetIfReadyAndConnectedLocked

[-> MountService.java]

private void resetIfReadyAndConnectedLocked() {
    Slog.d(TAG, "Thinking about reset, mSystemReady=" + mSystemReady
            + ", mDaemonConnected=" + mDaemonConnected);    //当系统启动到阶段550,并且已经与vold守护进程建立连接,则执行reset
    if (mSystemReady && mDaemonConnected) {
        killMediaProvider();
        mDisks.clear();
        mVolumes.clear();        //将/data为路径的private volume添加到mVolumes
        addInternalVolume();        try {            //【见小节2.11】
            mConnector.execute("volume", "reset");            //告知所有已经存在和启动的users
            final UserManager um = mContext.getSystemService(UserManager.class);            final List<UserInfo> users = um.getUsers();            for (UserInfo user : users) {
                mConnector.execute("volume", "user_added", user.id, user.serialNumber);
            }            for (int userId : mStartedUsers) {
                mConnector.execute("volume", "user_started", userId);
            }
        } catch (NativeDaemonConnectorException e) {
            Slog.w(TAG, "Failed to reset vold", e);
        }
    }
}

2.11 NDC.execute

[-> NativeDaemonConnector.java]

public NativeDaemonEvent execute(String cmd, Object... args)
        throws NativeDaemonConnectorException {    return execute(DEFAULT_TIMEOUT, cmd, args);
}

其中DEFAULT_TIMEOUT=1min,即命令执行超时时长为1分钟。经过层层调用,executeForList()

public NativeDaemonEvent[] executeForList(long timeoutMs, String cmd, Object... args)        throws NativeDaemonConnectorException {    final long startTime = SystemClock.elapsedRealtime();    final ArrayList<NativeDaemonEvent> events = Lists.newArrayList();    final StringBuilder rawBuilder = new StringBuilder();    final StringBuilder logBuilder = new StringBuilder();    //mSequenceNumber初始化值为0,每执行一次该方法则进行加1操作
    final int sequenceNumber = mSequenceNumber.incrementAndGet();

    makeCommand(rawBuilder, logBuilder, sequenceNumber, cmd, args);    //例如:“3 volume reset”
    final String rawCmd = rawBuilder.toString();    final String logCmd = logBuilder.toString();

    log("SND -> {" + logCmd + "}");    synchronized (mDaemonLock) {        //将cmd写入到socket的输出流
        mOutputStream.write(rawCmd.getBytes(StandardCharsets.UTF_8));
        ...
    }

    NativeDaemonEvent event = null;
    do {        //【见小节2.12】
        event = mResponseQueue.remove(sequenceNumber, timeoutMs, logCmd);
        events.add(event);    //当收到的事件响应码属于[100,200)区间,则继续等待后续事件上报
    } while (event.isClassContinue());    final long endTime = SystemClock.elapsedRealtime();    //对于执行时间超过500ms则会记录到log
    if (endTime - startTime > WARN_EXECUTE_DELAY_MS) {
        loge("NDC Command {" + logCmd + "} took too long (" + (endTime - startTime) + "ms)");
    }
    ...    return events.toArray(new NativeDaemonEvent[events.size()]);
}

首先,将带执行的命令mSequenceNumber执行加1操作,再将cmd(例如3 volume reset)写入到socket的输出流,通过循环与poll机制等待执行底层响应该操作结果,否则直到1分钟超时才结束该方法。即便收到底层的响应码,如果响应码属于[100,200)区间,则继续阻塞等待后续事件上报。

2.12 ResponseQueue.remove

[-> MountService.java ::ResponseQueue]

private static class ResponseQueue {    public NativeDaemonEvent remove(int cmdNum, long timeoutMs, String logCmd) {
        PendingCmd found = null;        synchronized (mPendingCmds) {            //从mPendingCmds查询cmdNum
            for (PendingCmd pendingCmd : mPendingCmds) {                if (pendingCmd.cmdNum == cmdNum) {
                    found = pendingCmd;                    break;
                }
            }            //如果已有的mPendingCmds中查询不到,则创建一个新的PendingCmd
            if (found == null) {
                found = new PendingCmd(cmdNum, logCmd);
                mPendingCmds.add(found);
            }
            found.availableResponseCount--;            if (found.availableResponseCount == 0) mPendingCmds.remove(found);
        }
        NativeDaemonEvent result = null;        try {            //采用poll轮询方式等待底层上报该事件,直到1分钟超时
            result = found.responses.poll(timeoutMs, TimeUnit.MILLISECONDS);
        } catch (InterruptedException e) {}        return result;
    }
}

这里用到poll,先来看看responses = new ArrayBlockingQueue<NativeDaemonEvent>(10),这是一个长度为10的可阻塞队列。 这里的poll也是阻塞的方式来轮询事件。

responses.poll

[-> ArrayBlockingQueue.java]

public E poll(long timeout, TimeUnit unit) throws InterruptedException {    long nanos = unit.toNanos(timeout);
    final ReentrantLock lock = this.lock;    //可中断的锁等待
    lock.lockInterruptibly();    try {        //当队列长度为空,循环等待
        while (count == 0) {            if (nanos <= 0)                return null;
            nanos = notEmpty.awaitNanos(nanos);
        }        return extract();
    } finally {        lock.unlock();
    }
}

小知识:这里用到了ReentrantLock同步锁,该锁跟synchronized有功能有很相似,用于多线程并发访问。那么ReentrantLock与synchronized相比,

ReentrantLock优势:

  • ReentrantLock功能更为强大,比如有时间锁等候,可中断锁等候(lockInterruptibly),锁投票等功能;

  • ReentrantLock性能更好些;

  • ReentrantLock提供可轮询的锁请求(tryLock),相对不容易产生死锁;而synchronized只要进入,要么成功获取,要么一直阻塞等待。

ReentrantLock的劣势:

  • lock必须在finally块显式地释放,否则如果代码抛出Exception,锁将一直得不到释放;对于synchronized而言,JVM或者ART虚拟机都会确保该锁能自动释放。

  • synchronized锁,在dump线程转储时会记录锁信息,对于分析调试大有裨益;对于Lock来说,只是普通类,虚拟机无法识别。

再回到ResponseQueue.remove(),该方法中mPendingCmds中的内容是哪里添加的呢?其实是在NDC.listenToSocket循环监听到消息时添加的,则接下来看看监听过程。

2.13 listenToSocket

[-> NativeDaemonConnector.java]

private void listenToSocket() throws IOException {
    LocalSocket socket = null;    try {
        socket = new LocalSocket();
        LocalSocketAddress address = determineSocketAddress();        //建立与"/dev/socket/vold"的socket连接
        socket.connect(address);

        InputStream inputStream = socket.getInputStream();
        synchronized (mDaemonLock) {
            mOutputStream = socket.getOutputStream();
        }        //建立连接后,回调MS.onDaemonConnected【见小节2.15】
        mCallbacks.onDaemonConnected();        byte[] buffer = new byte[BUFFER_SIZE];        int start = 0;        while (true) {            int count = inputStream.read(buffer, start, BUFFER_SIZE - start);
            ...            for (int i = 0; i < count; i++) {                if (buffer[i] == 0) {
                    final String rawEvent = new String(
                            buffer, start, i - start, StandardCharsets.UTF_8);

                    boolean releaseWl = false;                    try {                        //解析socket服务端发送的event
                        final NativeDaemonEvent event = NativeDaemonEvent.parseRawEvent(
                                rawEvent);

                        log("RCV <- {" + event + "}");                        //当事件的响应码区间为[600,700),则发送消息交由mCallbackHandler处理
                        if (event.isClassUnsolicited()) {                            if (mCallbacks.onCheckHoldWakeLock(event.getCode())
                                    && mWakeLock != null) {
                                mWakeLock.acquire();
                                releaseWl = true;
                            }                            if (mCallbackHandler.sendMessage(mCallbackHandler.obtainMessage(                                    event.getCode(), event.getRawEvent()))) {
                                releaseWl = false;
                            }
                        } else {                            //对于其他的响应码则添加到mResponseQueue队列【见小节2.14】
                            mResponseQueue.add(event.getCmdNumber(), event);
                        }
                    } catch (IllegalArgumentException e) {
                        log("Problem parsing message " + e);
                    } finally {                        if (releaseWl) {
                            mWakeLock.acquire();
                        }
                    }
                    start = i + 1;
                }
            }
            ...
        }
    } catch (IOException ex) {        throw ex;
    } finally {        //收尾清理类工作,关闭mOutputStream, socket
        ...
    }
}

这里有一个动作是mResponseQueue.add(),通过该方法便能触发ResponseQueue.poll阻塞操作继续往下执行。

2.14 ResponseQueue.add

[-> NativeDaemonConnector.java]

private static class ResponseQueue {    public void add(int cmdNum, NativeDaemonEvent response) {
       PendingCmd found = null;       synchronized (mPendingCmds) {           for (PendingCmd pendingCmd : mPendingCmds) {               if (pendingCmd.cmdNum == cmdNum) {
                   found = pendingCmd;                   break;
               }
           }            //没有找到则创建相应的PendingCmd
           if (found == null) {               while (mPendingCmds.size() >= mMaxCount) {
                   PendingCmd pendingCmd = mPendingCmds.remove();
               }
               found = new PendingCmd(cmdNum, null);
               mPendingCmds.add(found);
           }
           found.availableResponseCount++;           if (found.availableResponseCount == 0) mPendingCmds.remove(found);
       }       try {
           found.responses.put(response);
       } catch (InterruptedException e) { }
   }
}

responses.put

[-> ArrayBlockingQueue.java]

public void put(E e) throws InterruptedException {
    checkNotNull(e);
    final ReentrantLock lock = this.lock;    lock.lockInterruptibly();    try {        //当队列满了则等待
        while (count == items.length)
            notFull.await();
        insert(e);
    } finally {        lock.unlock();
    }
}

看完了如何向mPendingCmds中增加待处理的命令,再来回过来看看,当当listenToSocket刚开始监听前,收到Native的Daemon连接后的执行操作.

2.15 MS.onDaemonConnected

[-> MountService.java]

public void onDaemonConnected() {
    mDaemonConnected = true;
    mHandler.obtainMessage(H_DAEMON_CONNECTED).sendToTarget();
}

当前主线程发送消息H_DAEMON_CONNECTED给线程MountService`,该线程收到消息后调用MountServiceHandler的handleMessage()相应分支后,进而调用handleDaemonConnected()方法。

private void handleDaemonConnected() {    synchronized (mLock) {
        resetIfReadyAndConnectedLocked();
    }    //类型为CountDownLatch,用于多线程同步,阻塞await()直到计数器为零
    mConnectedSignal.countDown();    if (mConnectedSignal.getCount() != 0) {        return;
    }    //调用PMS来加载ASECs
    mPms.scanAvailableAsecs();    //用于通知ASEC扫描已完成
    mAsecsScanned.countDown();
}

这里的PMS.scanAvailableAsecs()经过层层调用,最终核心工作还是通过MountService.getSecureContainerList。

[-> MountService.java]

public String[] getSecureContainerList() {
    enforcePermission(android.Manifest.permission.ASEC_ACCESS);    //等待mConnectedSignal计数锁达到零
    waitForReady();    //当没有挂载Primary卷设备,则弹出警告
    warnOnNotMounted();    try {        //向vold进程发送asec list命令
        return NativeDaemonEvent.filterMessageList(
                mConnector.executeForList("asec", "list"), VoldResponseCode.AsecListResult);
    } catch (NativeDaemonConnectorException e) {        return new String[0];
    }
}

2.16 小节

这里以一张简单的流程图来说明上述过程:

volume_reset

三、Vold

介绍完了Java framework层的MountService以及NativeDaemonConnector,往下走来到了Vold的世界.Vold是由开机过程中解析init.rc时启动:

on post-fs-data
    start vold //启动vold服务

Vold的service定义如下:

service vold /system/bin/vold
    class core    socket vold stream 0660 root mount    socket cryptd stream 0660 root mount
    ioprio be 2

接下来便进入Vold的main(),在开启新的征途之前,为了不被代码弄晕,先来用一幅图来介绍下这些核心类之间的关系以及主要方法,以方便更好的往下阅读.

vold

volume

3.1 main

[-> system/vold/Main.cpp]

int main(int argc, char** argv) {
    setenv("ANDROID_LOG_TAGS", "*:v", 1);
    android::base::InitLogging(argv, android::base::LogdLogger(android::base::SYSTEM));

    VolumeManager *vm;
    CommandListener *cl;
    CryptCommandListener *ccl;
    NetlinkManager *nm;    //解析参数,设置contenxt
    parse_args(argc, argv);
    ...

    fcntl(android_get_control_socket("vold"), F_SETFD, FD_CLOEXEC);
    fcntl(android_get_control_socket("cryptd"), F_SETFD, FD_CLOEXEC);

    mkdir("/dev/block/vold", 0755);    //用于cryptfs检查,并mount加密的文件系统
    klog_set_level(6);    //创建单例对象VolumeManager 【见小节3.2.1】
    if (!(vm = VolumeManager::Instance())) {        exit(1);
    }    //创建单例对象NetlinkManager 【见小节3.3.1】
    if (!(nm = NetlinkManager::Instance())) {        exit(1);
    }    if (property_get_bool("vold.debug", false)) {
        vm->setDebug(true);
    }    // 创建CommandListener对象 【见小节3.4.1】
    cl = new CommandListener();    // 创建CryptCommandListener对象 【见小节3.5.1】
    ccl = new CryptCommandListener();    //【见小节3.2.2】
    vm->setBroadcaster((SocketListener *) cl);    //【见小节3.3.2】
    nm->setBroadcaster((SocketListener *) cl);    if (vm->start()) { //【见小节3.2.3】
        exit(1);
    }

    process_config(vm); //【见小节3.2.4】

    if (nm->start()) {  //【见小节3.3.3】
        exit(1);
    }

    coldboot("/sys/block");    //启动响应命令的监听器 //【见小节3.4.2】
    if (cl->startListener()) {        exit(1);
    }    if (ccl->startListener()) {        exit(1);
    }    //Vold成为监听线程
    while(1) {
        sleep(1000);
    }    exit(0);
}

该方法的主要功能是创建下面4个对象并启动

  • VolumeManager

  • NetlinkManager (NetlinkHandler)

  • CommandListener

  • CryptCommandListener

接下来分别说说几个类:

3.2 VolumeManager

3.2.1 创建

[-> VolumeManager.cpp]

VolumeManager *VolumeManager::Instance() {    if (!sInstance)
        sInstance = new VolumeManager();    return sInstance;
}

创建单例模式的VolumeManager对象

VolumeManager::VolumeManager() {
    mDebug = false;
    mActiveContainers = new AsecIdCollection();
    mBroadcaster = NULL;
    mUmsSharingCount = 0;
    mSavedDirtyRatio = -1;    //当UMS获取时,则设置dirty ratio为0
    mUmsDirtyRatio = 0;
}

3.2.2 vm->setBroadcaster

void setBroadcaster(SocketListener *sl) {
     mBroadcaster = sl;
 }

将新创建的CommandListener对象sl赋值给vm对象的成员变量mBroadcaster

3.2.3 vm->start

int VolumeManager::start() {    //卸载所有设备,以提供最干净的环境
    unmountAll();    //创建Emulated内部存储
    mInternalEmulated = std::shared_ptr<android::vold::VolumeBase>(            new android::vold::EmulatedVolume("/data/media"));
    mInternalEmulated->create();    return 0;
}

mInternalEmulated的据类型为EmulatedVolume,设备路径为/data/media,id和label为“emulated”,mMountFlags=0。EmulatedVolume继承于VolumeBase

3.2.3.1 unmountAll
int VolumeManager::unmountAll() {    std::lock_guard<std::mutex> lock(mLock);    //卸载内部存储
    if (mInternalEmulated != nullptr) {
        mInternalEmulated->unmount();
    }    //卸载外部存储
    for (auto disk : mDisks) {
        disk->unmountAll();
    }

    FILE* fp = setmntent("/proc/mounts", "r");    if (fp == NULL) {
        return -errno;
    }    std::list<std::string> toUnmount;
    mntent* mentry;    while ((mentry = getmntent(fp)) != NULL) {        if (strncmp(mentry->mnt_dir, "/mnt/", 5) == 0
                || strncmp(mentry->mnt_dir, "/storage/", 9) == 0) {
            toUnmount.push_front(std::string(mentry->mnt_dir));
        }
    }
    endmntent(fp);    for (auto path : toUnmount) {        //强制卸载
        android::vold::ForceUnmount(path);
    }

    return 0;
}

此处打开的”/proc/mounts”每一行内容依次是文件名,目录,类型,操作。例如:

/dev/fuse /mnt/runtime/default/emulated fuse rw,nosuid,nodev,...

该方法的主要工作是卸载:

  • 内部存储mInternalEmulated;

  • 外部存储mDisks,比如sdcard等;

  • “/proc/mounts”中目录包含mnt或者storage的路径;

卸载内部存储:

status_t EmulatedVolume::doUnmount() {    if (mFusePid > 0) {        kill(mFusePid, SIGTERM);
        TEMP_FAILURE_RETRY(waitpid(mFusePid, nullptr, 0));
        mFusePid = 0;
    }

    KillProcessesUsingPath(getPath());    //强制卸载fuse路径
    ForceUnmount(mFuseDefault);
    ForceUnmount(mFuseRead);
    ForceUnmount(mFuseWrite);    rmdir(mFuseDefault.c_str());    rmdir(mFuseRead.c_str());    rmdir(mFuseWrite.c_str());

    mFuseDefault.clear();
    mFuseRead.clear();
    mFuseWrite.clear();    return OK;
}

KillProcessesUsingPath的功能很强大,通过文件path来查看其所在进程,并杀掉相应进程。当以下5处任意一处存在与path相同的地方,则会杀掉相应的进程:

  • proc/<pid>/fd,打开文件;

  • proc/<pid>/maps 打开文件映射;

  • proc/<pid>/cwd 链接文件;

  • proc/<pid>/root 链接文件;

  • proc/<pid>/exe 链接文件;

3.2.3.2 EV.create

[-> VolumeBase.cpp]

status_t VolumeBase::create() {
    mCreated = true;
    status_t res = doCreate();    //通知VolumeCreated事件
    notifyEvent(ResponseCode::VolumeCreated,
            StringPrintf("%d \"%s\" \"%s\"", mType, mDiskId.c_str(), mPartGuid.c_str()));    //设置为非挂载状态
    setState(State::kUnmounted);    return res;
}


void VolumeBase::notifyEvent(int event, const std::string& value) {    if (mSilent) return;    //通过socket向MountService发送创建volume的命令(650)
    VolumeManager::Instance()->getBroadcaster()->sendBroadcast(event,
            StringPrintf("%s %s", getId().c_str(), value.c_str()).c_str(), false);
}

3.2.4 process_config(vm)

[-> system/vold/Main.cpp]

static int process_config(VolumeManager *vm) {    //获取Fstab路径
    std::string path(android::vold::DefaultFstabPath());
    fstab = fs_mgr_read_fstab(path.c_str());
    ...

    bool has_adoptable = false;    for (int i = 0; i < fstab->num_entries; i++) {        if (fs_mgr_is_voldmanaged(&fstab->recs[i])) {            if (fs_mgr_is_nonremovable(&fstab->recs[i])) {
                LOG(WARNING) << "nonremovable no longer supported; ignoring volume";                continue;
            }

            std::string sysPattern(fstab->recs[i].blk_device);
            std::string nickname(fstab->recs[i].label);
            int flags = 0;            if (fs_mgr_is_encryptable(&fstab->recs[i])) {
                flags |= android::vold::Disk::Flags::kAdoptable;
                has_adoptable = true;
            }            if (fs_mgr_is_noemulatedsd(&fstab->recs[i])
                    || property_get_bool("vold.debug.default_primary", false)) {
                flags |= android::vold::Disk::Flags::kDefaultPrimary;
            }

            vm->addDiskSource(std::shared_ptr<VolumeManager::DiskSource>(                    new VolumeManager::DiskSource(sysPattern, nickname, flags)));
        }
    }
    property_set("vold.has_adoptable", has_adoptable ? "1" : "0");    return 0;
}

Fstab路径:首先通过getprop ro.hardware,比如高通芯片则为qcom那么Fstab路径就是/fstab.qcom,那么该文件的具体内容,例如(当然这个不同手机会有所不同):

srcmnt_pointtypemnt_flags and optionsfs_mgr_flags
/dev/block/bootdevice/by-name/system/systemext4ro,barrier=1,discardwait,verify
/dev/block/bootdevice/by-name/userdata/dataext4nosuid,nodev,barrier=1,noauto_da_alloc,discardwait,check,forceencrypt=footer
/dev/block/bootdevice/by-name/cust/custext4nosuid,nodev,barrier=1wait,check
/devices/soc.0/7864900.sdhci/mmc_host*/storage/sdcard1vfatnosuid,nodevwait,voldmanaged=sdcard1:auto,noemulatedsd,encryptable=footer
/dev/block/bootdevice/by-name/config/frpemmcdefaults defaults
/devices/platform/msm_hsusb*/storage/usbotgvfatnosuid,nodevwait,voldmanaged=usbotg:auto,encryptable=footer

3.3 NetlinkManager

3.3.1 创建

[-> NetlinkManager.cpp]

NetlinkManager *NetlinkManager::Instance() {    if (!sInstance)
        sInstance = new NetlinkManager();    return sInstance;
}

3.3.2 nm->setBroadcaster

void setBroadcaster(SocketListener *sl) {
    mBroadcaster = sl;
}

3.3.3 nm->start

int NetlinkManager::start() {    struct sockaddr_nl nladdr;    int sz = 64 * 1024;    int on = 1;

    memset(&nladdr, 0, sizeof(nladdr));
    nladdr.nl_family = AF_NETLINK;
    nladdr.nl_pid = getpid(); //记录当前进程的pid
    nladdr.nl_groups = 0xffffffff;    //创建event socket
    if ((mSock = socket(PF_NETLINK, SOCK_DGRAM | SOCK_CLOEXEC,
            NETLINK_KOBJECT_UEVENT)) < 0) {        return -1;
    }    //设置uevent的SO_RCVBUFFORCE选项
    if (setsockopt(mSock, SOL_SOCKET, SO_RCVBUFFORCE, &sz, sizeof(sz)) < 0) {        goto out;
    }    //设置uevent的SO_PASSCRED选项
    if (setsockopt(mSock, SOL_SOCKET, SO_PASSCRED, &on, sizeof(on)) < 0) {        goto out;
    }    //绑定uevent socket
    if (bind(mSock, (struct sockaddr *) &nladdr, sizeof(nladdr)) < 0) {        goto out;
    }    //创建NetlinkHandler【见小节3.3.4】
    mHandler = new NetlinkHandler(mSock);    //启动NetlinkHandler【见小节3.3.5】
    if (mHandler->start()) {        goto out;
    }    return 0;out:
    close(mSock);    return -1;
}

3.3.4 NetlinkHandler

NetlinkHandler继承于NetlinkListenerNetlinkListener继承于SocketListener。new NetlinkHandler(mSock)中参数mSock是用于与Kernel进行通信的socket对象。由于这个继承关系,当NetlinkHandler初始化时会调用基类的初始化,最终调用到:

[-> SocketListener.cpp]

SocketListener::SocketListener(int socketFd, bool listen) {    //listen=false
    init(NULL, socketFd, listen, false);
}void SocketListener::init(const char *socketName, int socketFd, bool listen, bool useCmdNum) {
    mListen = listen;
    mSocketName = socketName;    //用于监听Kernel发送过程的uevent事件
    mSock = socketFd;
    mUseCmdNum = useCmdNum;    //初始化同步锁
    pthread_mutex_init(&mClientsLock, NULL);    //创建socket通信的client端
    mClients = new SocketClientCollection();
}

到此,mListen = false; mSocketName = NULL; mUseCmdNum = false。 另外,这里用到的同步锁,用于控制多线程并发访问。 接着在来看看start过程:

3.3.5 NH->start

[-> NetlinkHandler.cpp]

int NetlinkHandler::start() {    return this->startListener();
}

[-> SocketListener.cpp]

int SocketListener::startListener() {    return startListener(4);
}

int SocketListener::startListener(int backlog) {
    ...    //mListen =false
    if (mListen && listen(mSock, backlog) < 0) {        return -1;
    } else if (!mListen)        //创建SocketClient对象,并加入到mClients队列
        mClients->push_back(new SocketClient(mSock, false, mUseCmdNum));    //创建匿名管道
    if (pipe(mCtrlPipe)) {        return -1;
    }    //创建工作线程,线程运行函数threadStart【见小节3.3.6】
    if (pthread_create(&mThread, NULL, SocketListener::threadStart, this)) {        return -1;
    }    return 0;
}

mCtrlPipe是匿名管道,这是一个二元数组,mCtrlPipe[0]从管道读数据,mCtrlPipe[1]从管道写数据。

3.3.6 threadStart

[-> SocketListener.cpp]

void *SocketListener::threadStart(void *obj) {
    SocketListener *me = reinterpret_cast<SocketListener *>(obj);    //【见小节3.3.7】
    me->runListener();
    pthread_exit(NULL); //线程退出
    return NULL;
}

3.3.7 SL->runListener

[-> SocketListener.cpp]

void SocketListener::runListener() {
    SocketClientCollection pendingList;    while(1) {
        SocketClientCollection::iterator it;
        fd_set read_fds;
        int rc = 0;
        int max = -1;

        FD_ZERO(&read_fds);        if (mListen) {
            max = mSock;
            FD_SET(mSock, &read_fds);
        }

        FD_SET(mCtrlPipe[0], &read_fds);        if (mCtrlPipe[0] > max)
            max = mCtrlPipe[0];

        pthread_mutex_lock(&mClientsLock);        for (it = mClients->begin(); it != mClients->end(); ++it) {            // NB: calling out to an other object with mClientsLock held (safe)
            int fd = (*it)->getSocket();
            FD_SET(fd, &read_fds);            if (fd > max) {
                max = fd;
            }
        }
        pthread_mutex_unlock(&mClientsLock);
        SLOGV("mListen=%d, max=%d, mSocketName=%s", mListen, max, mSocketName);        if ((rc = select(max + 1, &read_fds, NULL, NULL, NULL)) < 0) {            if (errno == EINTR)                continue;
            SLOGE("select failed (%s) mListen=%d, max=%d", strerror(errno), mListen, max);
            sleep(1);            continue;
        } else if (!rc)            continue;        if (FD_ISSET(mCtrlPipe[0], &read_fds)) {
            char c = CtrlPipe_Shutdown;
            TEMP_FAILURE_RETRY(read(mCtrlPipe[0], &c, 1));            if (c == CtrlPipe_Shutdown) {                break;
            }            continue;
        }        if (mListen && FD_ISSET(mSock, &read_fds)) {
            struct sockaddr addr;
            socklen_t alen;
            int c;            do {
                alen = sizeof(addr);
                c = accept(mSock, &addr, &alen);
                SLOGV("%s got %d from accept", mSocketName, c);
            } while (c < 0 && errno == EINTR);            if (c < 0) {
                SLOGE("accept failed (%s)", strerror(errno));
                sleep(1);                continue;
            }
            fcntl(c, F_SETFD, FD_CLOEXEC);
            pthread_mutex_lock(&mClientsLock);
            mClients->push_back(new SocketClient(c, true, mUseCmdNum));
            pthread_mutex_unlock(&mClientsLock);
        }        /* Add all active clients to the pending list first */
        pendingList.clear();
        pthread_mutex_lock(&mClientsLock);        for (it = mClients->begin(); it != mClients->end(); ++it) {
            SocketClient* c = *it;            // NB: calling out to an other object with mClientsLock held (safe)
            int fd = c->getSocket();            if (FD_ISSET(fd, &read_fds)) {
                pendingList.push_back(c);
                c->incRef();
            }
        }
        pthread_mutex_unlock(&mClientsLock);        /* Process the pending list, since it is owned by the thread,
         * there is no need to lock it */
        while (!pendingList.empty()) {            /* Pop the first item from the list */
            it = pendingList.begin();
            SocketClient* c = *it;
            pendingList.erase(it);            /* Process it, if false is returned, remove from list */
            if (!onDataAvailable(c)) {
                release(c, false);
            }
            c->decRef();
        }
    }
}

3.4 CommandListener

3.4.1 创建

[-> CommandListener.cpp]

CommandListener::CommandListener() :
                 FrameworkListener("vold", true) {
    registerCmd(new DumpCmd());
    registerCmd(new VolumeCmd());
    registerCmd(new AsecCmd());
    registerCmd(new ObbCmd());
    registerCmd(new StorageCmd());
    registerCmd(new FstrimCmd());
}
3.4.1.1 FrameworkListener

[-> FrameworkListener.cpp]

FrameworkListener::FrameworkListener(const char *socketName, bool withSeq) :
                            SocketListener(socketName, true, withSeq) {
    init(socketName, withSeq);
}void FrameworkListener::init(const char *socketName UNUSED, bool withSeq) {
    mCommands = new FrameworkCommandCollection();
    errorRate = 0;
    mCommandCount = 0;
    mWithSeq = withSeq; //true}
3.4.1.2 SocketListener

[-> SocketListener.cpp]

SocketListener::SocketListener(const char *socketName, bool listen, bool useCmdNum) {
    init(socketName, -1, listen, useCmdNum);
}void SocketListener::init(const char *socketName, int socketFd, bool listen, bool useCmdNum) {
    mListen = listen; //true
    mSocketName = socketName; //"vold"
    mSock = socketFd; // -1
    mUseCmdNum = useCmdNum; //true
    pthread_mutex_init(&mClientsLock, NULL);
    mClients = new SocketClientCollection();
}

socket名为“vold”

3.4.1.3 registerCmd
void FrameworkListener::registerCmd(FrameworkCommand *cmd) {
    mCommands->push_back(cmd);
}

CommandListener::VolumeCmd::VolumeCmd() :
             VoldCommand("volume") {
}

创建这些对象 DumpCmd,VolumeCmd,AsecCmd,ObbCmd,StorageCmd,FstrimCmd,并都加入到mCommands队列。

3.4.2 cl->startListener

int SocketListener::startListener() {    return startListener(4);
}int SocketListener::startListener(int backlog) {    if (!mSocketName && mSock == -1) {
        ...
    } else if (mSocketName) {        //获取“vold”所对应的句柄
        if ((mSock = android_get_control_socket(mSocketName)) < 0) {            return -1;
        }
        fcntl(mSock, F_SETFD, FD_CLOEXEC);
    }    //CL开始监听
    if (mListen && listen(mSock, backlog) < 0) {        return -1;
    }
    ...    //创建匿名管道
    if (pipe(mCtrlPipe)) {        return -1;
    }    //创建工作线程
    if (pthread_create(&mThread, NULL, SocketListener::threadStart, this)) {        return -1;
    }    return 0;
}

四、小结

  • Linux Kernel:通过uevent向Vold的NetlinkManager发送Uevent事件;

  • NetlinkManager:接收来自Kernel的Uevent事件,再转发给VolumeManager;

  • VolumeManager:接收来自NetlinkManager的事件,再转发给CommandListener进行处理;

  • CommandListener:接收来自VolumeManager的事件,通过socket通信方式发送给MountService;

  • MountService:接收来自CommandListener的事件。


点击查看更多内容
TA 点赞

若觉得本文不错,就分享一下吧!

评论

作者其他优质文章

正在加载中
  • 推荐
  • 评论
  • 收藏
  • 共同学习,写下你的评论
感谢您的支持,我会继续努力的~
扫码打赏,你说多少就多少
赞赏金额会直接到老师账户
支付方式
打开微信扫一扫,即可进行扫码打赏哦
今天注册有机会得

100积分直接送

付费专栏免费学

大额优惠券免费领

立即参与 放弃机会
意见反馈 帮助中心 APP下载
官方微信

举报

0/150
提交
取消
