传统分层策略

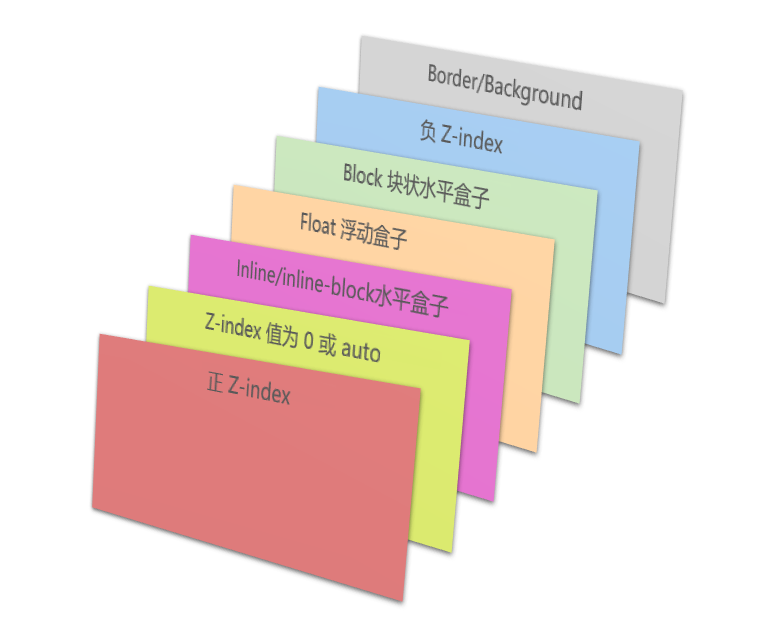

在 HTML5 和 CSS3 之前，已经有了分层的概念，但那时专指元素的层叠上下文。比如经常使用的 CSS Position 属性，可以使用 z-index 定义元素 Z 轴的位置。当然，Position 只是层叠上下文核心思想的冰山一角，具体层次的划分可以参考下图：

*到了 CSS3 的时代，除了 Position( 定位 )、Overflow( 溢出 )之外，Transform( 转换 )、Opacity( 透明度 )、Filter( 滤镜 )等等也可以创建层叠上下文。

绘图过程

层叠上下文主要是为了让网页内容有垂直方向的视觉效果。为了达到这样的效果，渲染引擎在绘制 HTML 元素的时候，会根据 CSS 的部分代码( 参考层叠上下文示意图 )，创建多个不同的绘制层( PaintLayer )，并为每一个绘制层调用绘图操作。
绘图过程按序分为以下三个阶段：

1. 绘制背景和边框；
2. 绘制浮动内容；
3. 绘制内容部分。

*以上每个阶段都可能出现子元素，遇到子元素则优先遍历和绘制子元素。

每个绘制层保存的图像都不一样，但最终，渲染引擎会将所有绘制层合并起来( 即合成层 )，并储存在内存中，此时，我们的页面也就展现到了屏幕上。

分层绘制的优点

如果网页中有部分元素更新，则只是重新布局与绘制和该节点有关的一层或几层，并将它们和其他之前绘制完的层合并起来即可。不需要重新绘制整个页面，减少了重绘的开销。

分层策略的扩展

上文我们简单介绍了，在 HTML5 和 CSS3 之前，分层策略专指层叠上下文。但随着 HTML5 不断加入图形和多媒体功能，渲染引擎会为某些非常耗时的节点单独创建合成层。这些合成层与我们前面介绍的合成层，各自独立储存，互不影响( 包括重绘发生时 )。

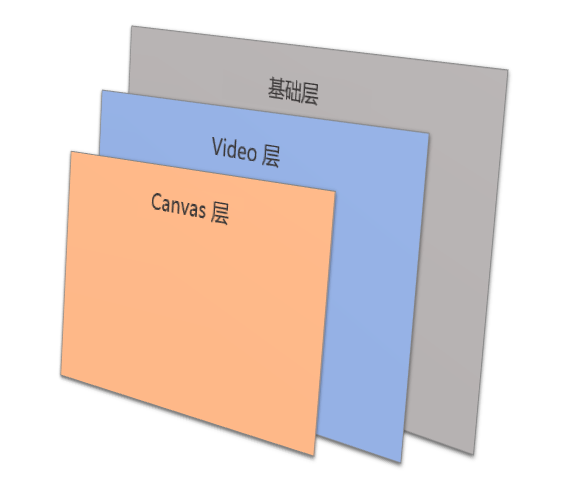

常见合成层示意图：

*各合成层的前后关系可以参考示意图。各层的创建时间，也和图上的顺序一样，由基础层开始，最后创建 Canvas 层。Canvas 层在执行 JavaScript 代码时候才会开始创建。

GPU 渲染机制

渲染引擎对某些节点单独使用合成层，往往会伴随着硬件加速渲染机制( GPU 渲染机制(1) )的引入，因为很多 HTML5 的新功能，它必须使用硬件加速才能达到比较好的渲染效果，比如 Canvas 2D、Video 等；还有某些新功能，不使用硬件加速根本无法进行渲染，比如 CSS 3D 变形、WebGL 等。可以说，合成层与 GPU 渲染往往都是成对出现的。

(1) GPU，即计算机中专门用来进行绘图运算的处理器。

下面列举了常见的使用单独合成层和 GPU 渲染的情况：

1、使用了 CSS 3D 属性( transform )或者 CSS 透视效果( perspective )的节点；

例子：

<style>
    #div1 {
        width: 200px;
        height: 100px;
        background: #ff0000;
        transform: rotateX(120deg);
    }
</style>

<div id="div1"></div>

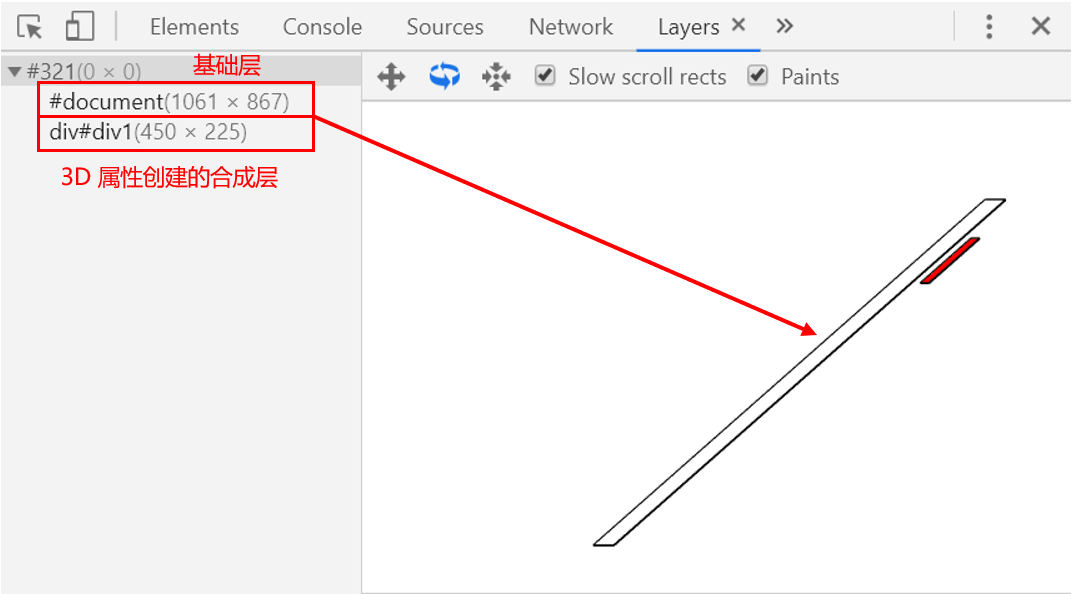

*打开最新版谷歌浏览器，找到 Layers ，可以查看分层效果，以下截图同此。

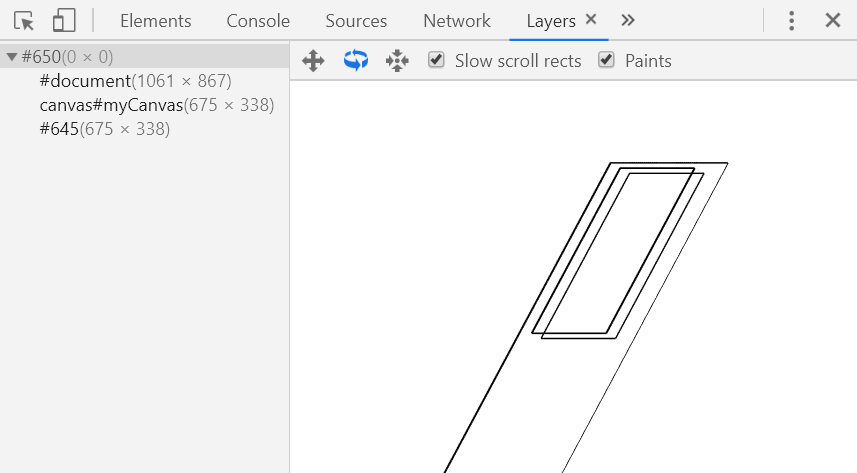

2、Video 和 Canvas 节点；

例子：

<canvas id="myCanvas" width="300" height="150"></canvas>

<script>
    var c = document.getElementById("myCanvas");
    var ctx = c.getContext("2d");
    ctx.fillStyle = "#0000ff";
    ctx.fillRect(20, 20, 150, 100);
</script>

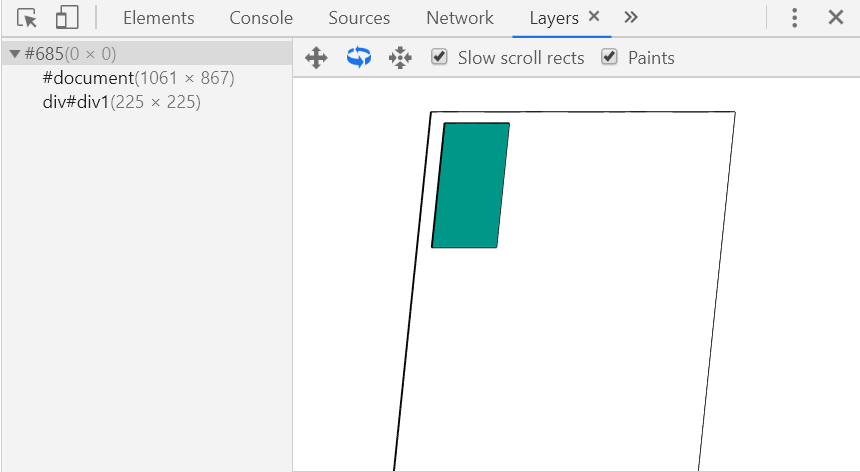

3、使用了 CSS 透明效果( opacity )的动画或者 CSS 变换( transform )的动画的节点( 动画执行的过程中 )。

例子：

<style>
    #div1 {
        width: 100px;
        height: 100px;
        background: #009688;
        animation: myAnimation 5s;
    }

    @keyframes myAnimation {
        from {
            opacity: 1;
            transform: translate(0, 0);
        }
        to {
            opacity: .1;
            transform: translate(100px, 0);
        }
    }
</style>

<div id="div1"></div>

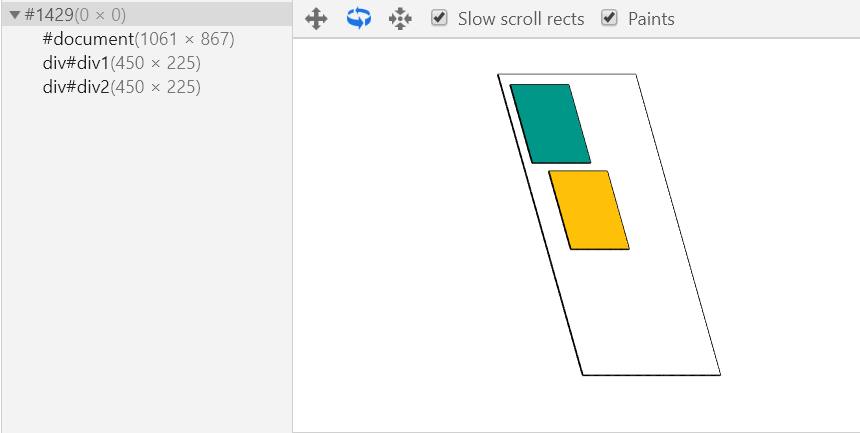

4、使用了 CSS 滤镜( Filters )、 CSS 倒影( Reflection )等属性的节点，并且它的子节点中包括一个合成层。

例子：

<style>
        #div1 {
            width: 200px;
            height: 100px;
            background: #009688;
            filter: blur(5px);
        }

        #div2 {
            width: 200px;
            height: 100px;
            background: #FFC107;
            -webkit-box-reflect: below 5px;
        }

        /* 设置子节点为合成层 */
        p {
            transform: rotateX(120deg);
        }
</style>

<div id="div1">
    <p></p>
</div>
<div id="div2">
    <p></p>
</div>

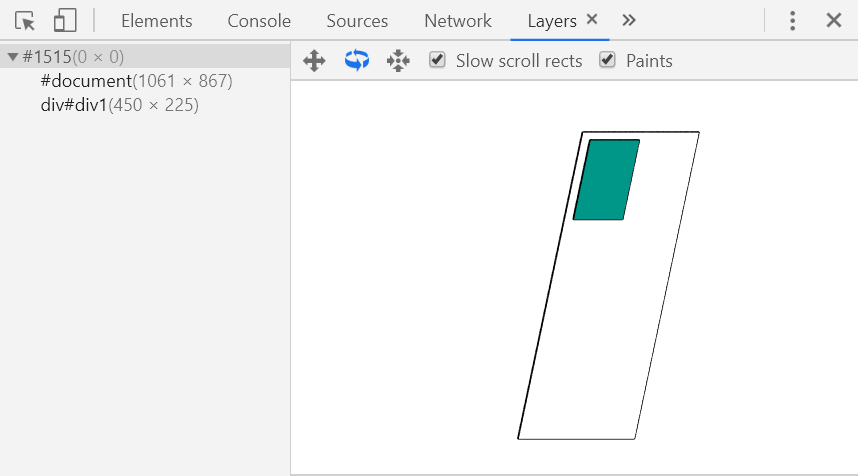

5、将 CSS 的 will-change 属性值设置为 opacity、transform 等或transform 属性值设置为 translateZ(0)，可以将节点提升为合成层。

例子：

<style>
    #div1 {
        width: 200px;
        height: 100px;
        background: #009688;
        will-change: opacity;
        /* transform: translateZ(0); */
    }
</style>

<div id="div1"></div>

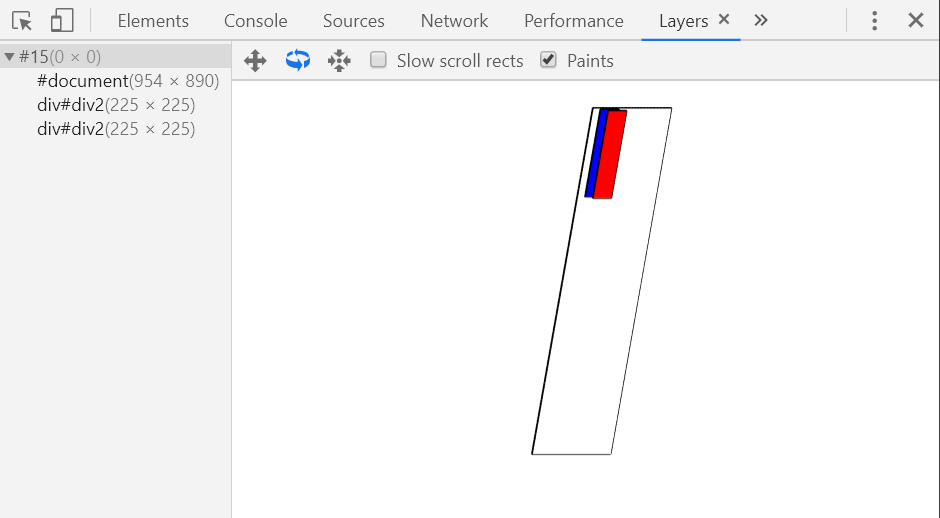

6、有一个 Z-index 值比自己小的兄弟节点，且该兄弟节点是一个合成层。

例子：

<style>
    #div1,
    #div2 {
        width: 100px;
        height: 100px;
        background: red;
        position: absolute;
        z-index: 10;
    }

    /* 设置兄弟节点为合成层 */
    #div2 {
        background: blue;
        z-index: 1;
        will-change: transform;
    }
</style>

<div id="div1"></div>
<div id="div2"></div>

合成化绘图

CPU 渲染机制

在介绍合成化绘图之前，我们有必要引入另外一种常见的绘图机制，即软件渲染机制( CPU 渲染机制(1) )。
软件渲染使用 CPU 来绘制每一个绘制层的内容，并由 CPU 合成，合成层最终保存在 CPU 内存中。
软件渲染是浏览器最早使用的渲染方式之一，主要用于处理简单绘图，比如，画点、画线、画文字、画图形和图片等等。很多没有那些需要硬件加速内容的网站，例如论坛、博客等都采用这项技术来完成绘图。

(1)CPU，即计算机的中央处理器。

合成化绘图

目前比较流行的做法是，CPU 渲染和 GPU 渲染相结合的方式，也就是" 合成化绘图 "。

首先，合成绘制层的工作由 GPU 完成；

其次，对于每个合成层的每一个绘制层，可以有两种不同的选择：某些层( 主要是基本的 HTML 元素 )使用 CPU 来绘图，其他一些层( 主要是HTML5 的新功能 )使用 GPU 来绘图。对于使用 CPU 绘图的绘制层，图像会保存在 CPU 内存中，之后传输到 GPU 内存中( CPU 与 GPU 在不同的线程中工作 )，用以完成最后的合成工作。

如有错误，欢迎指正，本人不胜感激。
