程序流程图怎么画?专业流程图软件3分钟搞定

标签:
Html5 C++

程序流程图又称程序框图,是以特定图形符号外加文字说明描述程序运行具体步骤的图示。它结合相应的算法,经由处理框、判断框、起止框、连接点、流程线等构成整个流程图。在工作过程中,流程图主要是说明某一特定过程。尤其对于产品经理和交互设计师来说,学会程序流程图,不仅可以让技术人员清楚明白的了解整个设计意图,还可以省去很多没必要的文字描述。避免由于篇幅过长,造成的后续修改的困难。

程序流程的基本构成

每个流程都有其独立的功能,从字面意义上不难理解,处理框具有处理功能,判断框具有条件判断的功能,起止框代表程序的开始或结束,连接点功能是将流程线连接起来,相应的流程线表示流程的路径,注释框是对关键操作步骤所做的补充说明。以上所说的是程序流程图的基本构成,当我们在绘制的时候,选择的图形形式不重要,重要的是让读者能够读懂我们要达到描述的效果。

https://img1.sycdn.imooc.com//5dae7d2a0001b2a207800571.jpg

关于程序流程图简单画法

市面上很多绘制程序流程图的软件,找到适合自己的也不容易。下面以小编经常用的亿图图示为例,教大家3分钟快速绘出想要的程序流程图。

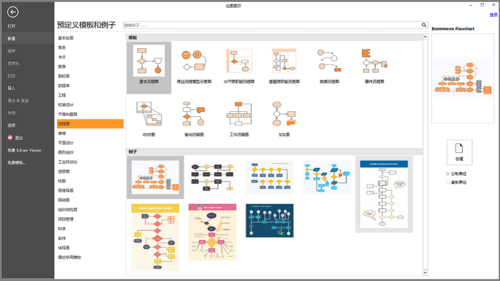

首先下载并安装亿图图示软件,点击“新建”按钮并选中“流程图”,选择你喜欢的模板样式“双击”。

https://img1.sycdn.imooc.com//5dae7d2a0001c19307800437.jpg

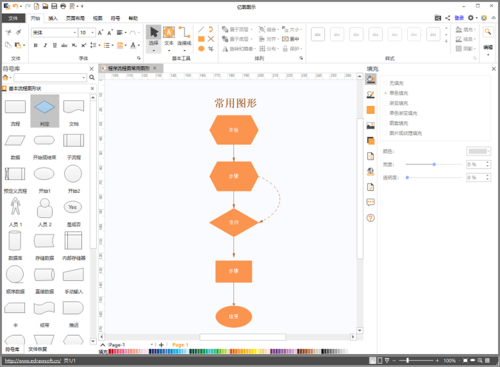

跳转到新的画布页面,简洁的页面设计,让我们很容易发现画布周边的工具栏。首先第一步明确并修改中心主题,紧接着围绕着中心主题丰富节点,再用连接线将图形建立连接,最后一步是修改模板中的关键文字内容描述。最后,选择自己需要的格式导出即可。

https://img1.sycdn.imooc.com//5dae7d2b0001df3507800444.jpg
