环境说明：

k8s集群部署详见：Centos7.6部署k8s(v1.14.2)集群

k8s学习资料详见：基本概念、kubectl命令和资料分享

一、简介

1.heapster简介

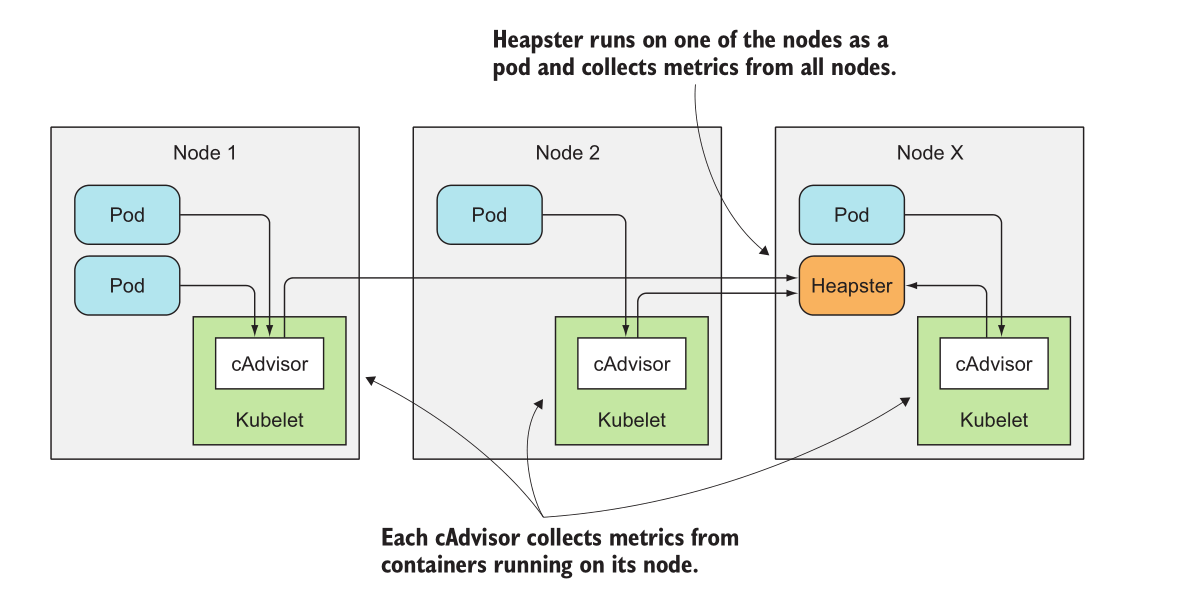

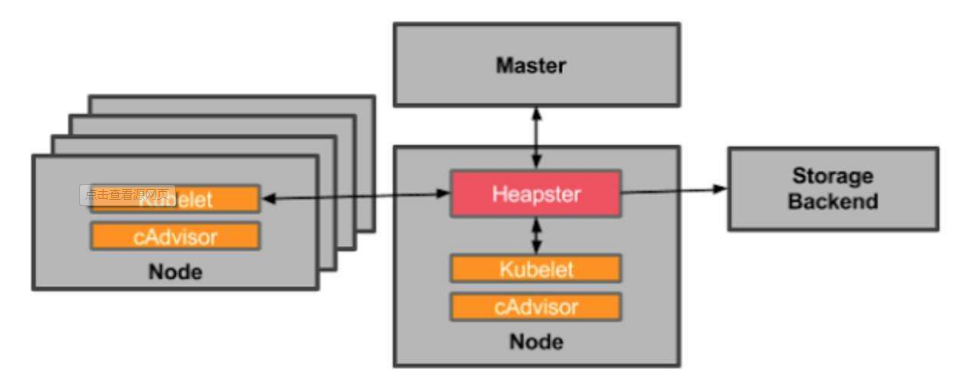

Heapster是Kubernetes原生的集群监控方案,Kubelet自身就包含了一个名为cAdvisor的agent，它会收集整个节点和节点上运行的所有单独容器的资源消耗情况。Heapster以pod的方式运行在某个节点上，它通过普通的KubernetesService暴露服务，使外部可以通过一个稳定的IP地址访问。它从集群中所有的cAdvisor收集数据，然后通过一个单独的地址暴露。

Heapster 将数据按照 Pod 进行分组，将它们存储到预先配置的 backend 并进行可视化展示。Heapster 当前支持的 backend 有 InfluxDB（通过 Grafana 展示），Google Cloud Monitoring 等。

2.lnfluxDB和Grafana 简介

lnfluxDB是一个用于存储应用指标，以及其他监控数据的开源的时序数据库。Grafana是一个拥有着华丽的web控制台的数据分析和可视化套件，同样也是开源的，它允许用户对InfluxDB中存储的数据进行可视化，同时发现应用程序的资源使用行为是如何随时间变化的。

二、heapster安装

1.安装文件和镜像下载

安装文件下载：

[root@master ~]# git clone https://github.com/kubernetes-retired/heapster.git

或者

[root@master ~]# wget https://github.com/kubernetes-retired/heapster/archive/master.zip
[root@master ~]# unzip master.zip

两种方式都可以下载安装文件，本文采取第二种方式

镜像下载及打标签

[root@node02 ~]# docker pull registry.cn-hangzhou.aliyuncs.com/google_containers/heapster-grafana-amd64:v5.0.4
[root@node02 ~]# docker pull registry.cn-hangzhou.aliyuncs.com/google_containers/heapster-influxdb-amd64:v1.5.2
[root@node02 ~]# docker pull registry.cn-hangzhou.aliyuncs.com/google_containers/heapster-amd64:v1.5.4

[root@node02 ~]# docker image tag registry.cn-hangzhou.aliyuncs.com/google_containers/heapster-amd64:v1.5.4 k8s.gcr.io/heapster-amd64:v1.5.4
[root@node02 ~]# docker image tag registry.cn-hangzhou.aliyuncs.com/google_containers/heapster-influxdb-amd64:v1.5.2 k8s.gcr.io/heapster-influxdb-amd64:v1.5.2
[root@node02 ~]# docker image tag registry.cn-hangzhou.aliyuncs.com/google_containers/heapster-grafana-amd64:v5.0.4 k8s.gcr.io/heapster-grafana-amd64:v5.0.4

[root@node02 ~]# docker rmi registry.cn-hangzhou.aliyuncs.com/google_containers/heapster-amd64:v1.5.4 registry.cn-hangzhou.aliyuncs.com/google_containers/heapster-influxdb-amd64:v1.5.2 registry.cn-hangzhou.aliyuncs.com/google_containers/heapster-grafana-amd64:v5.0.4

注意：每个节点都需执行以上命令

2.安装文件修改

[root@master ~]# cd heapster-master/deploy/kube-config/
[root@master kube-config]# pwd
/root/heapster-master/deploy/kube-config
[root@master kube-config]# ll
总用量 0
drwxr-xr-x 2 root root  27 11月 30 2018 google
drwxr-xr-x 2 root root  68 10月 22 15:00 influxdb
drwxr-xr-x 2 root root  32 10月 22 15:02 rbac
drwxr-xr-x 2 root root  38 11月 30 2018 standalone
drwxr-xr-x 2 root root 170 11月 30 2018 standalone-test
drwxr-xr-x 2 root root 145 11月 30 2018 standalone-with-apiserver
[root@master kube-config]# cd influxdb/
[root@master influxdb]# ll
总用量 12
-rw-r--r-- 1 root root 2294 10月 22 14:51 grafana.yaml
-rw-r--r-- 1 root root 1162 10月 22 15:00 heapster.yaml
-rw-r--r-- 1 root root  997 10月 22 14:51 influxdb.yaml
[root@master influxdb]# cd ../rbac/
[root@master rbac]# ll
总用量 4
-rw-r--r-- 1 root root 263 10月 22 15:02 heapster-rbac.yaml

分别修改文件grafana.yaml、influxdb.yaml、heapster.yaml和heapster-rbac.yaml

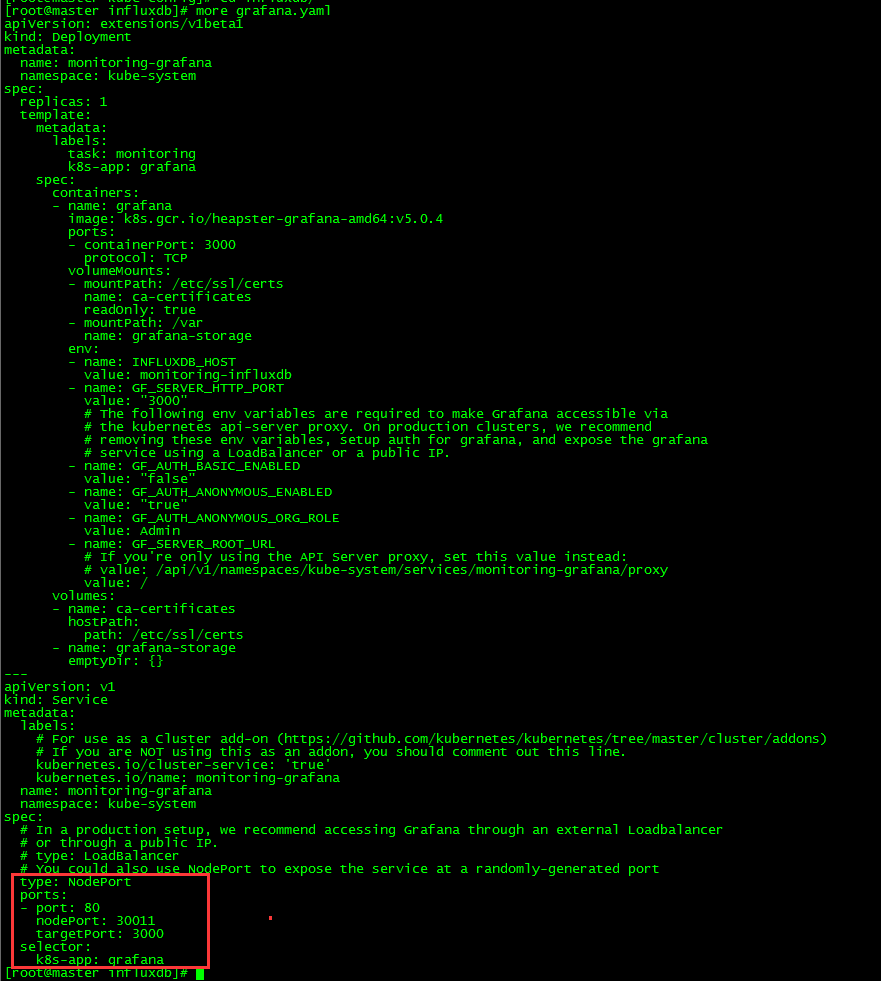

修改grafana.yaml，port类型为NodePort，nodePort为30011，可通过http://NodeIp:30011方式访问

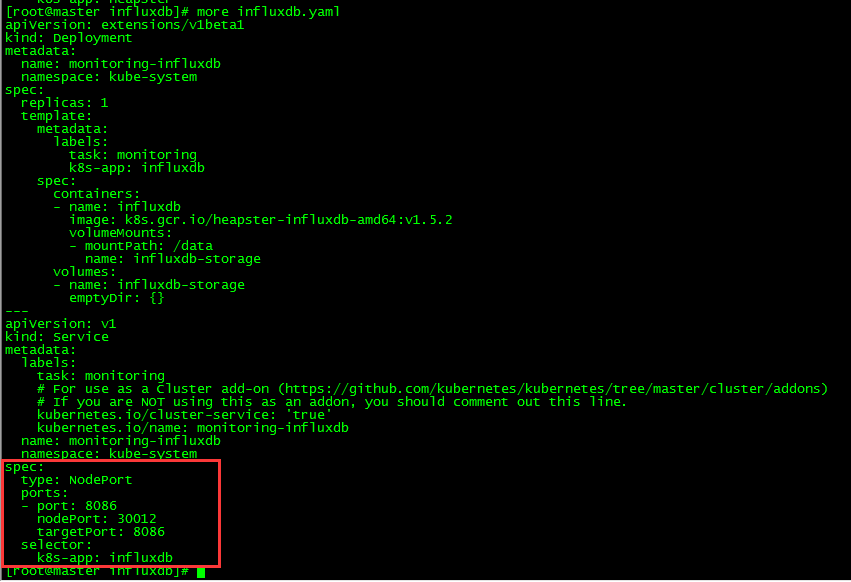

修改influxdb.yaml，port类型为NodePort，nodePort为30012，grafana配置数据源会用到

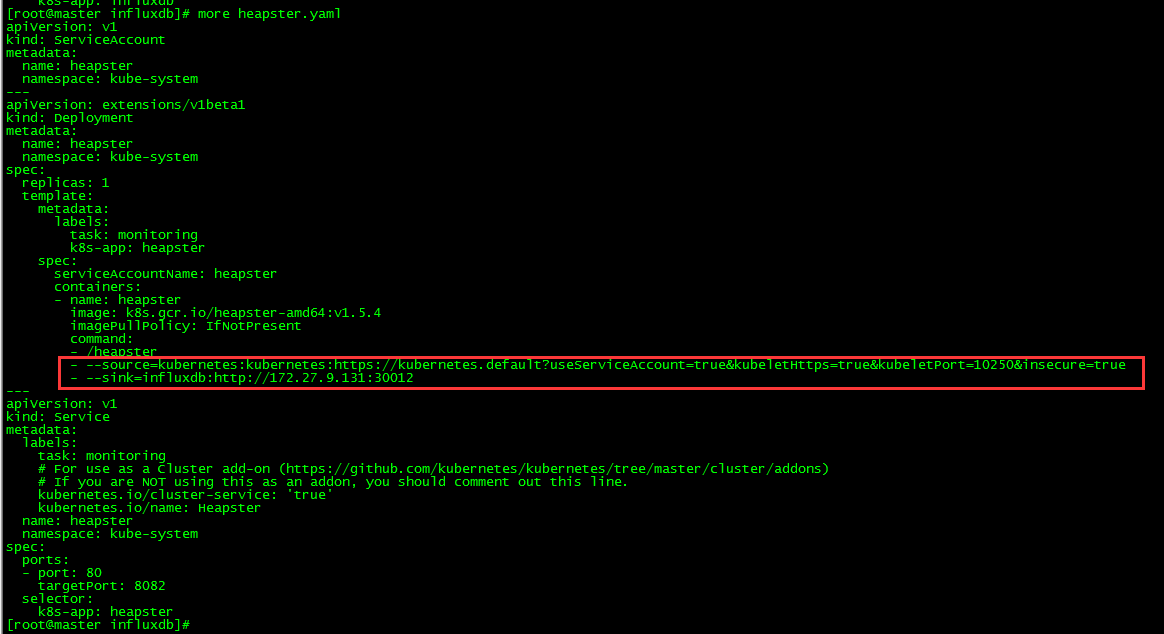

修改heapster.yaml中的source和sink参数

source: 指定数据获取源

sink: 指定后端数据存储

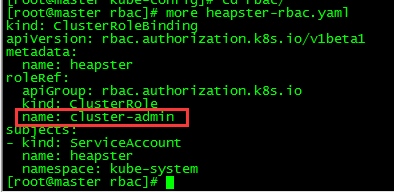

修改heapster-rbac.yaml，将权限修改为cluster-admi

3.执行安装

[root@master kube-config]# pwd
/root/heapster-master/deploy/kube-config
[root@master kube-config]# kubectl apply -f influxdb/
deployment.extensions/monitoring-grafana created
service/monitoring-grafana created
serviceaccount/heapster created
deployment.extensions/heapster created
service/heapster created
deployment.extensions/monitoring-influxdb created
service/monitoring-influxdb created
[root@master kube-config]# kubectl apply -f rbac/heapster-rbac.yaml
clusterrolebinding.rbac.authorization.k8s.io/heapster created

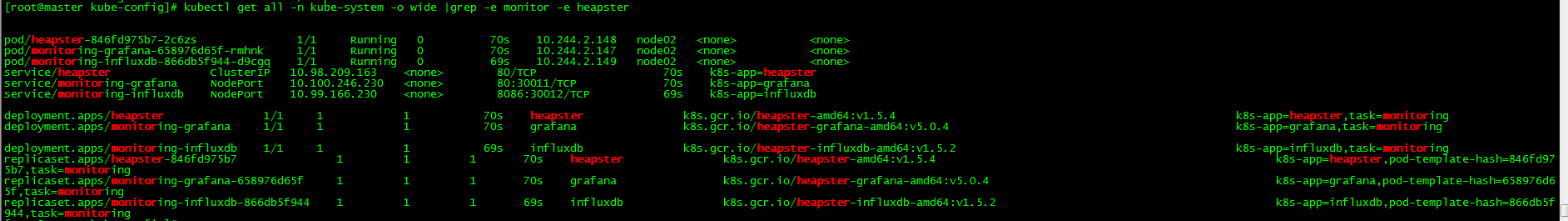

4.资源查看

[root@master kube-config]# kubectl get all -n kube-system -o wide |grep -e monitor -e heapster

三、Grafana配置

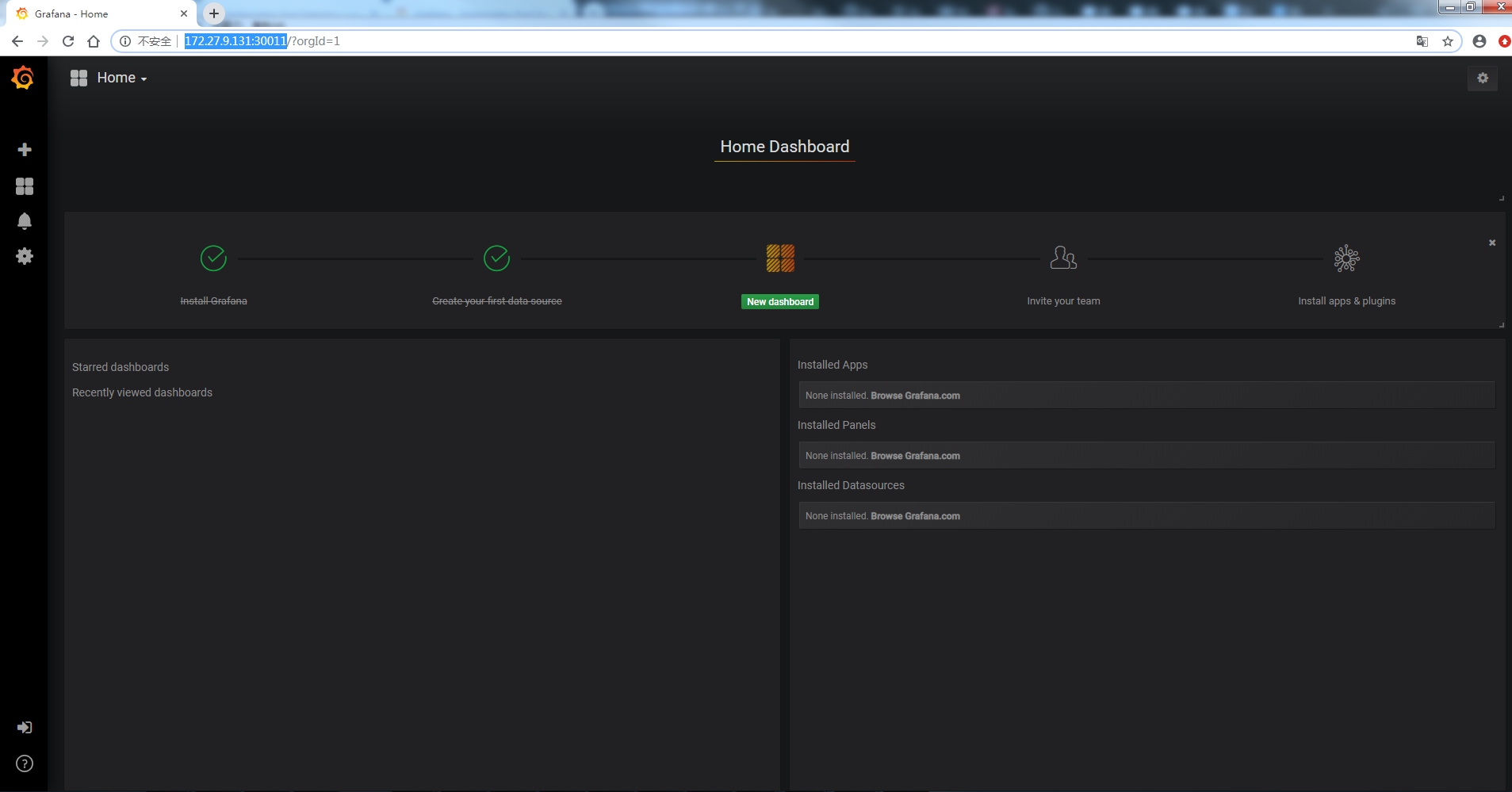

1.登录grafana

登陆地址： http://172.27.9.131:30011

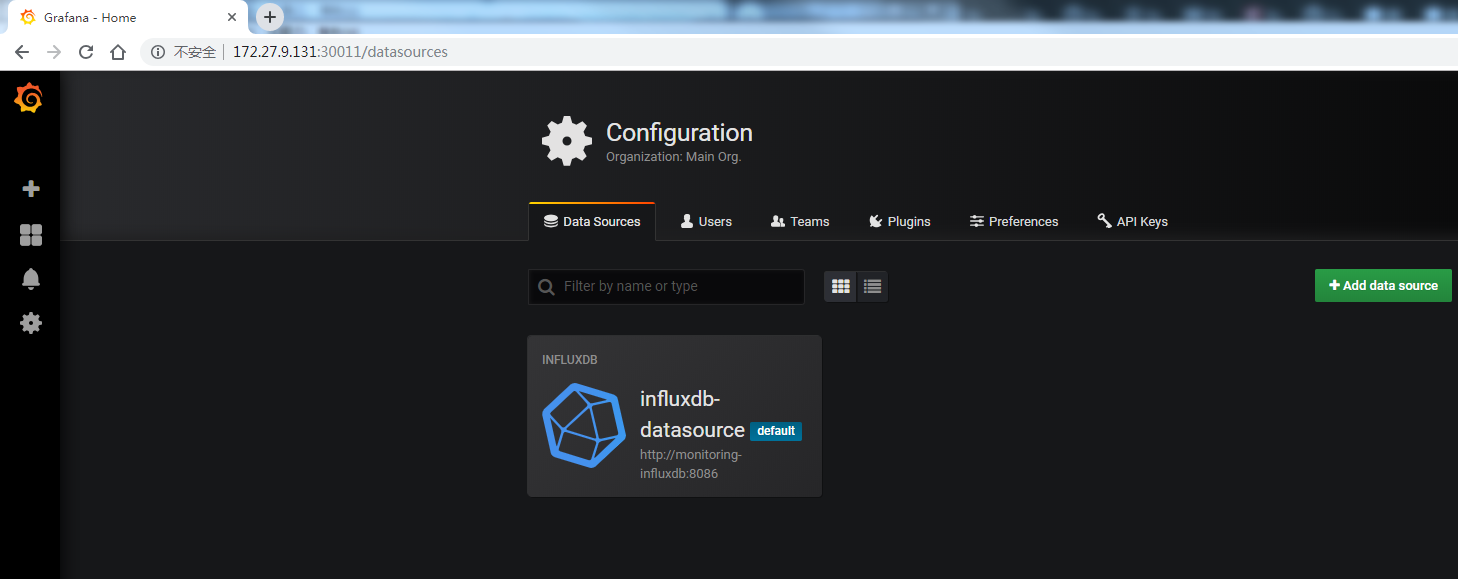

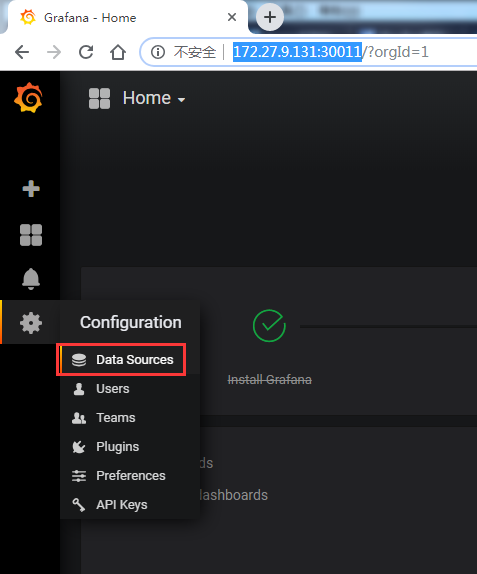

2.配置DataSource

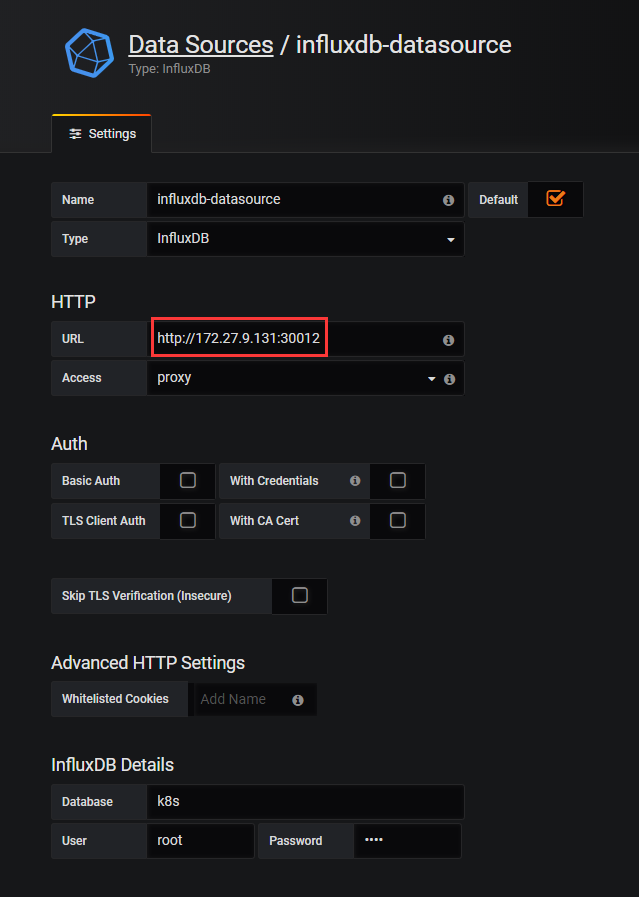

url为http://172.27.9.131:30012

3.导入模板

模板下载

下载地址：https://grafana.com/api/dashboards/3649/revisions/1/download 、

https://grafana.com/api/dashboards/3646/revisions/1/download

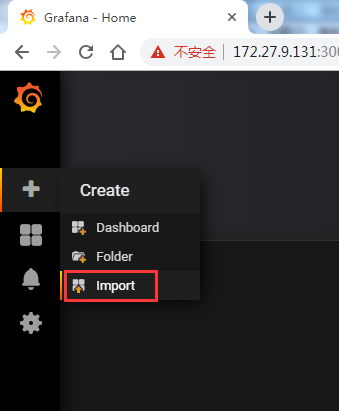

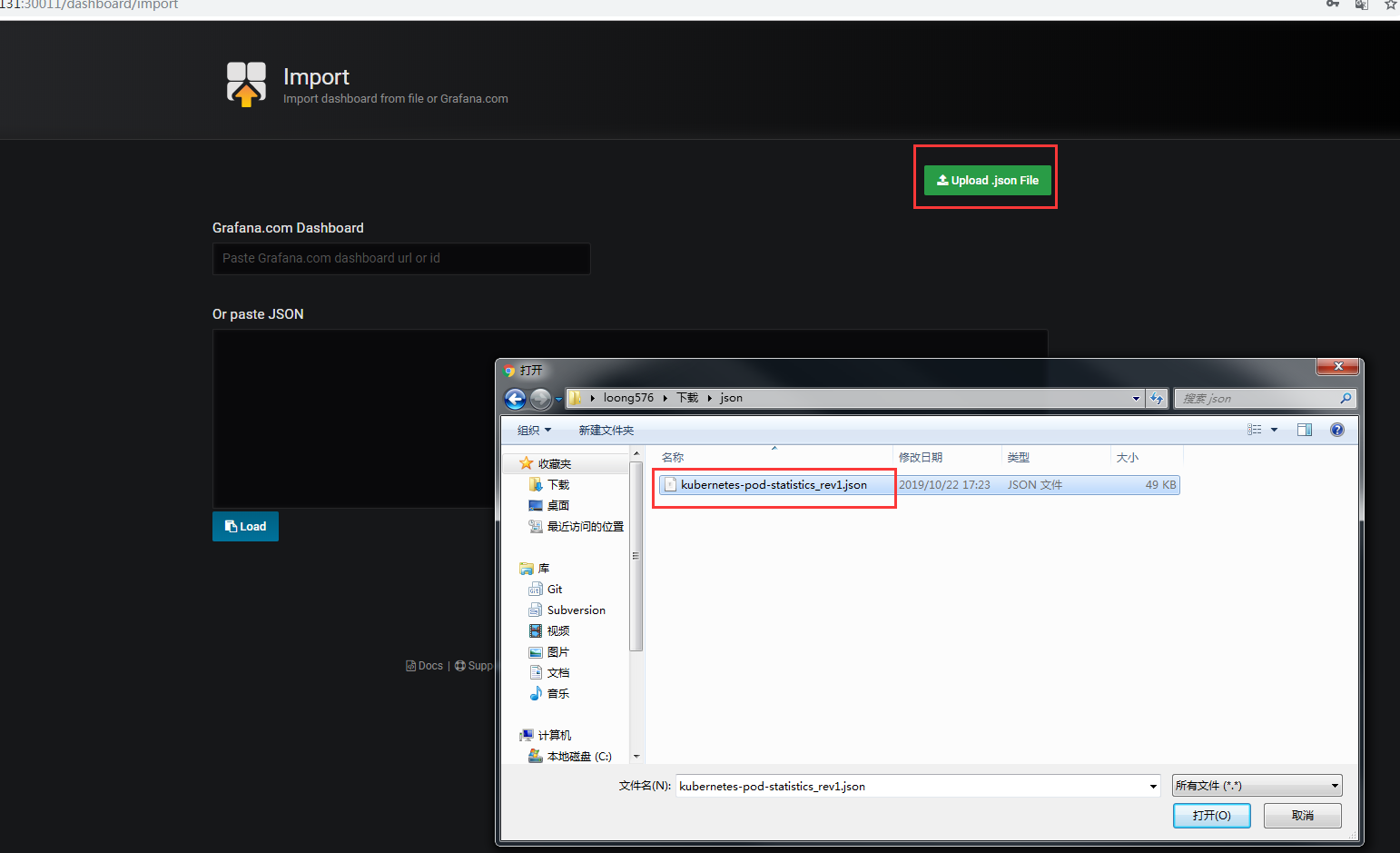

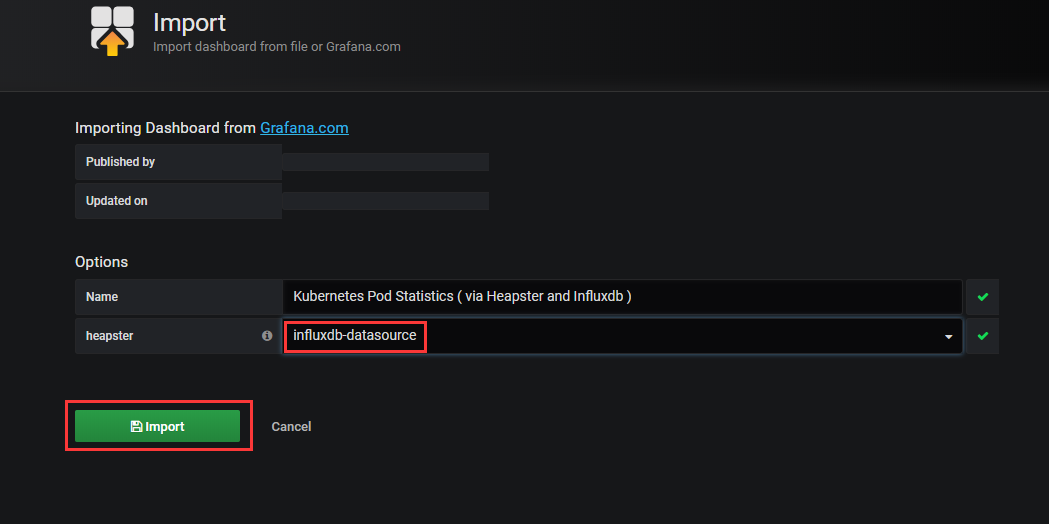

导入

同理导入kubernetes-node-statistics

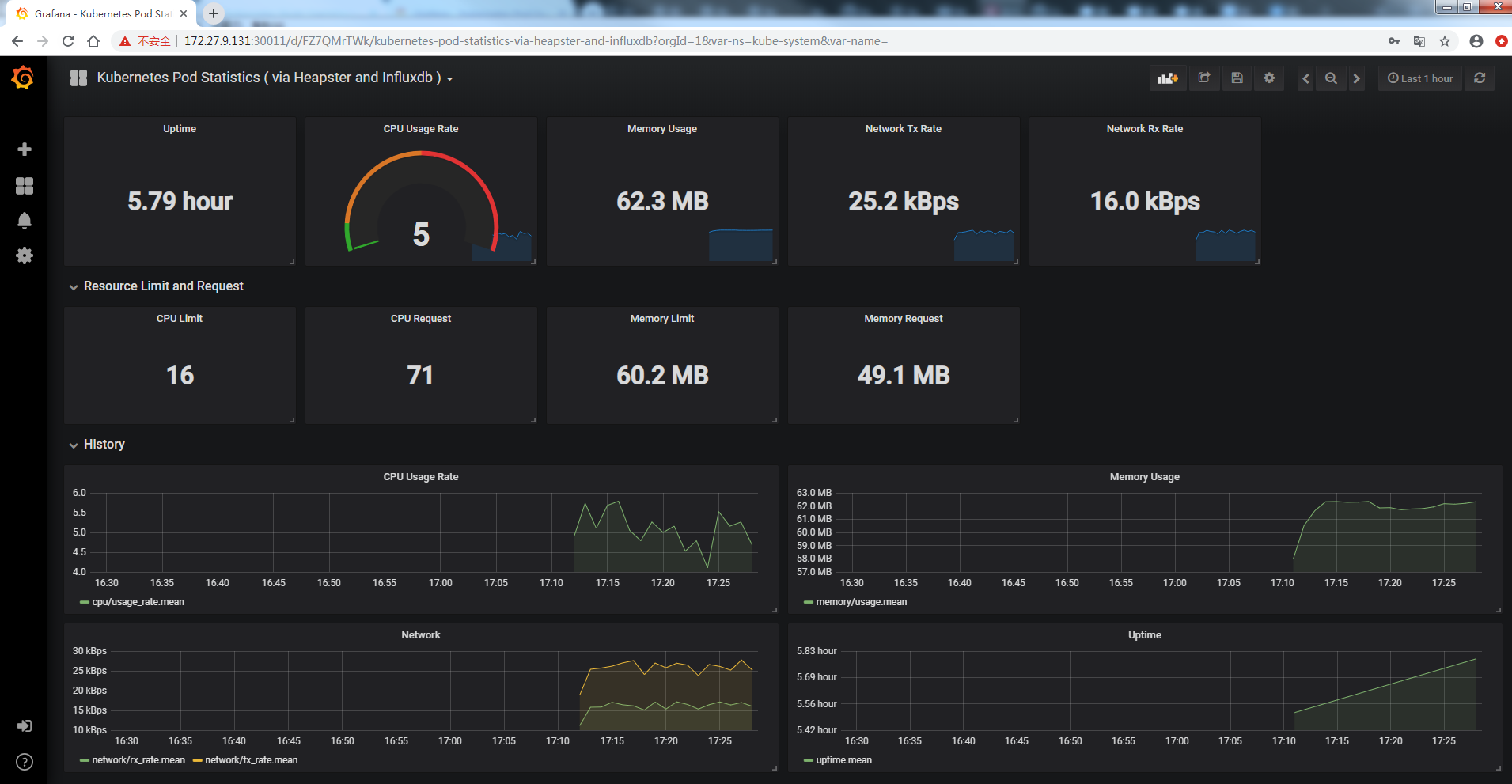

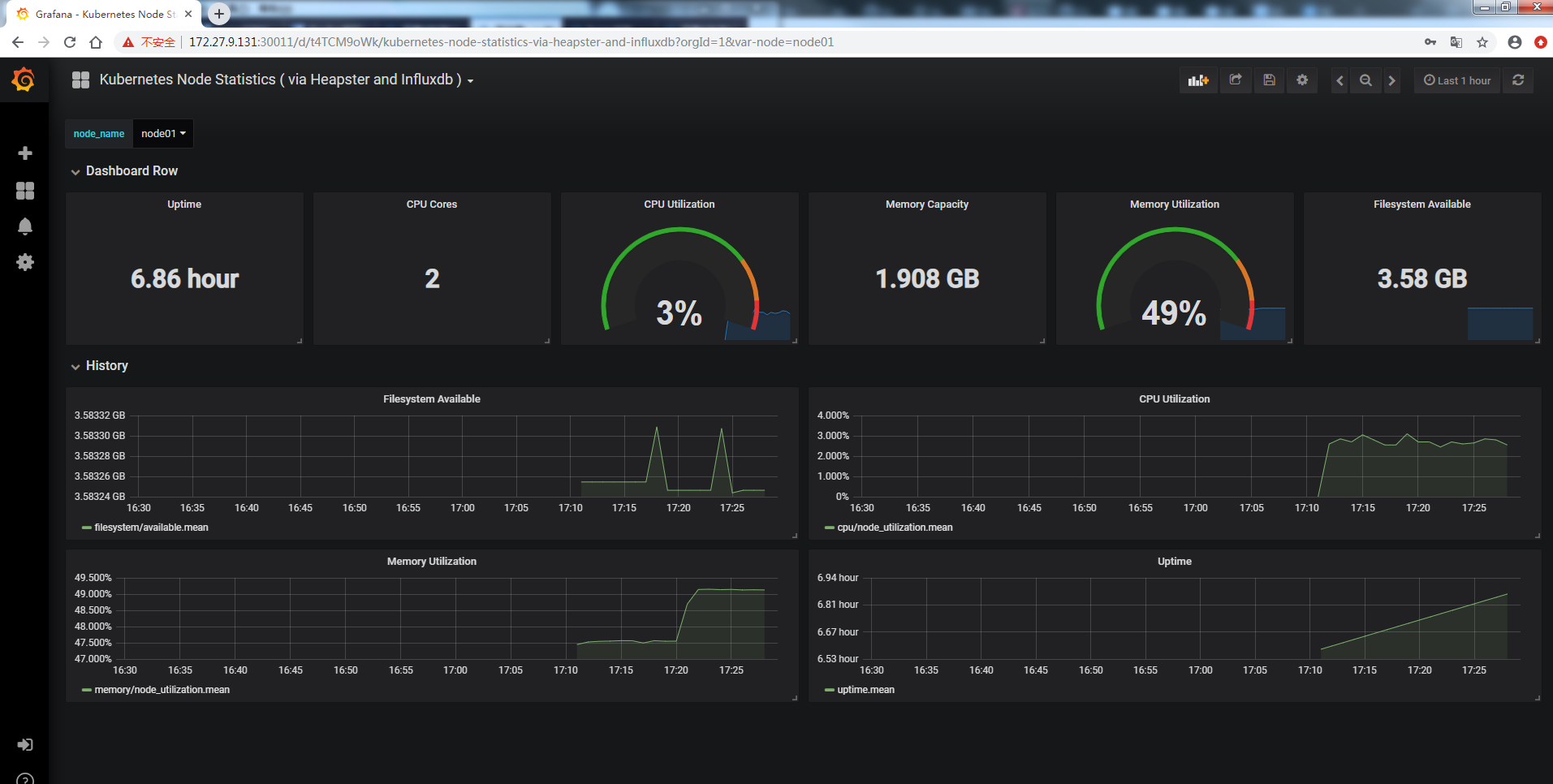

四、查看Grafana

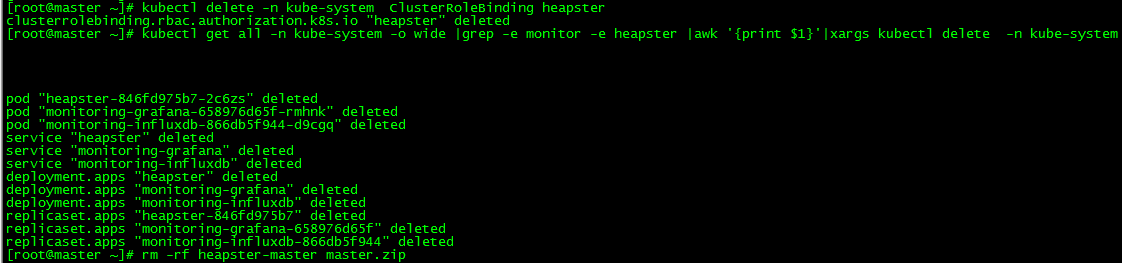

五、资源删除

[root@master ~]# kubectl delete -n kube-system  ClusterRoleBinding heapster               [root@master ~]# kubectl get all -n kube-system -o wide |grep -e monitor -e heapster |awk '{print $1}'|xargs kubectl delete  -n kube-system
[root@master ~]# rm -rf heapster-master master.zip

本文所有配置文件已上传github：heapster-influxdb-grafana
