HLSL常量缓冲区打包规则

DirectX11 With Windows SDK完整目录：http://www.cnblogs.com/X-Jun/p/9028764.html

尽管打包规则并不复杂，但是稍不留意就可能会导致因为打包规则的不理解而产生的数据错位问题。

下面会使用大量的例子来进行描述，并对有争议的部分使用图形调试器来反汇编着色器代码加以验证。

1. C++中的结构体数据是以字节流的形式传输给HLSL的

例1.1

若C++结构体和HLSL常量缓冲区如下：

// cppstruct S1{
    XMFLOAT3 p1;    XMFLOAT3 p2;
};// HLSLcbuffer C1
{    float4 v1;    float4 v2;
}

则最终C1两个向量接收到的数据如下：
(p1.x, p1.y, p1.z, p2.x)
(p2.y, p2.z, empty, empty)

2. HLSL常量缓冲区中的向量不允许拆分

例2.1

// cppstruct S1{
    XMFLOAT3 p1;    XMFLOAT3 p2;
};// HLSLcbuffer C1
{    float3 v1;    float4 v2;
}

v1将被单独打包成一个4D向量，确保常量缓冲区的内存按128位对齐。

C1的内存布局为：

(v1.x, v1.y, v1.z, empty)
(v2.x, v2.y, v2.z, v2.w)

这时用S1结构体的数据再传输给C1，结果如下：

(p1.x, p1.y, p1.z, p2.x)
(p2.y, p2.z, empty, empty)

例2.2

// HLSLcbuffer C1
{    float2 v1;    float4 v2;    float2 v3;
}

v2无法拆分来填充v1的空位，而是单独起一行向量，这样C1的内存布局为：

(v1.x, v1.y, empty, empty)
(v2.x, v2.y, v2.z, v2.w)
(v3.x, v3.y, empty, empty)

3. HLSL常量缓冲区中多个相邻的变量若有空缺则优先打包进同一个4D向量中

例3.1

// HLSLcbuffer C1
{    float v1;    float2 v2;    float v3;    float2 v4;    float v5;
}

C1的内存布局为：

(v1.x, v2.x, v2.y, v3.x)
(v4.x, v4.y, v5.x, empty)

打包顺序是从最上面的变量开始往下的。

例3.2

// HLSLcbuffer C1
{    float2 v1;    float v2;    float3 v3;
}

C1的内存布局为：

(v1.x, v1.y, v2.x, empty)
(v3.x, v3.y, v3.z, empty)

4. 对于在常量缓冲区的结构体，也会进行打包操作

通过几个例子来进行观察

例4.1

// HLSLstruct S1{
    float2 p1;    float3 p2;    float p3;
};cbuffer C1
{    float v1;
    S1 v2;    float3 v3;
}

C1的内存布局为：

(v1.x, empty, empty, empty)
(v2.p1.x, v2.p1.y, empty, empty)
(v2.p2.x, v2.p2.y, v2.p2.z, v2.p3.x)
(v3.x, v3.y, v3.z, empty)

例4.2

// HLSLstruct S1{
    float4 p1;    float p2;
};cbuffer C1
{
    S1 v1;    float2 v2;
}

C1的内存布局为：
(v1.p1.x, v1.p1.y, v1.p1.z, v1.p1.w)
(v1.p2.x, v2.x, v2.y, empty)

所以，结构体常量前面的所有常量都会被打包成4D向量，但结构体常量的最后一个成员可能会和后续的常量打包成4D向量。

5. 对于在常量缓冲区的数组，需要特殊对待

数组中的每一个元素都会独自打包，但对于最后一个元素来说如果后续的变量不是数组、结构体且还有空缺，则可以进行打包操作。

例5.1

// HLSLcbuffer C1
{    float v1[4];
}

C1的内存布局为：

(v1[0].x, empty, empty, empty)
(v1[1].x, empty, empty, empty)
(v1[2].x, empty, empty, empty)
(v1[3].x, empty, empty, empty)

可以看到，一个本应该是16字节的数组变量实际上变成了64字节的4个4D向量，造成内存的大量浪费。如果真的要使用这种数组，下面的声明方式通过强制转换，可以保证没有空间浪费(C++不允许这么做)：

// HLSLcbuffer C1
{    float4 v1;
}static float packArray[4]  = (float[4])v1;

例5.2

// HLSLcbuffer C1
{    float2 v1[4];    float2 v2;
}

C1的内存布局实际上为：

(v1[0].x, v1[0].y, empty, empty)
(v1[1].x, v1[1].y, empty, empty)
(v1[2].x, v1[2].y, empty, empty)
(v1[3].x, v1[3].y, v2.x, v2.y)

例5.3

// HLSLstruct S1{
    float p1;    int p2;
};cbuffer C1
{
    S1 v1[4];    float v2;    float3 v3;
}

C1的内存布局实际上为：

(v1[0].p1, v1[0].p2, empty, empty)
(v1[1].p1, v1[1].p2, empty, empty)
(v1[2].p1, v1[2].p2, empty, empty)
(v1[3].p1, v1[3].p2, v2.x, empty)
(v3.x, v3.y, v3.z, empty)

例5.4

// HLSLstruct S1{
    float p1;    int p2;
};cbuffer C1
{    float v1[2];
    S1 v2;
}

C1的内存布局为：

(v1[0].x, empty, empty, empty)

(v1[1].x, empty, empty, empty)

(v2.p1, v2.p2, empty, empty)

回到顶部

使用VS的图形调试器来分析HLSL常量缓冲区的内存布局

首先确保着色器、常量缓冲区都已经绑定到渲染管线，如果该常量缓冲区被绑定到像素着色阶段，就应该在图形调试器中对像素着色器代码进行调试。

例4.1的验证

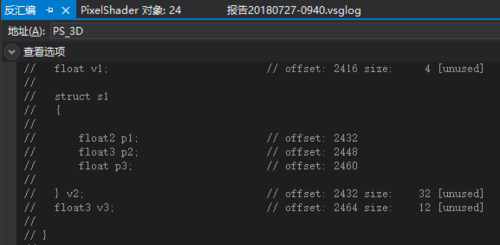

开启反编译后，找到之前所放的常量缓冲区：

在这些样例中已经确保了常量缓冲区前面的所有值都已经打包好（16字节对齐）。

这里v1的偏移值为2416，然后可以看到结构体对象v2内的p1偏移值为2432，说明v1单独被打包成16字节向量。然后p1无法和p2打包，所以p1单独打包成16字节。

然后p2和p3被打包，因为v3的偏移值为2464，p2的偏移值为2448。

所以内存布局如下：

(v1.x, empty, empty, empty)
(v2.p1.x, v2.p1.y, empty, empty)
(v2.p2.x, v2.p2.y, v2.p2.z, v2.p3.x)
(v3.x, v3.y, v3.z, empty)

例4.2的验证

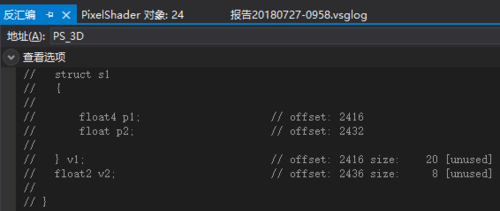

v1的偏移值为2416，p1构成单独的4D向量，p2会和后续的v2打包成新的4D向量，而不是单独打包。

所以内存布局如下：
(v1.p1.x, v1.p1.y, v1.p1.z, v1.p1.w)
(v1.p2.x, v2.x, v2.y, empty)

例5.2的验证

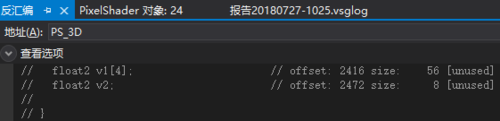

如果数组的每个元素都单独打包的话，理论上这个数组所占字节数为64，但这里数组的最后一个float2和下面的float2打包成一个4D向量。

所以内存布局如下：

(v1[0].x, v1[0].y, empty, empty)
(v1[1].x, v1[1].y, empty, empty)
(v1[2].x, v1[2].y, empty, empty)
(v1[3].x, v1[3].y, v2.x, v2.y)

例5.3的验证

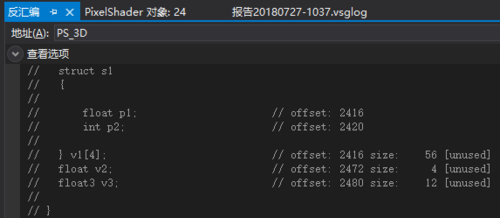

可以看到结构体数组的每个结构体元素都被单独打包成1个4D向量，但数组最后一个元素跟v2打包到一起。

内存布局如下：

(v1[0].p1, v1[0].p2, empty, empty)
(v1[1].p1, v1[1].p2, empty, empty)
(v1[2].p1, v1[2].p2, empty, empty)
(v1[3].p1, v1[3].p2, v2.x, empty)
(v3.x, v3.y, v3.z, empty)

例5.4的验证

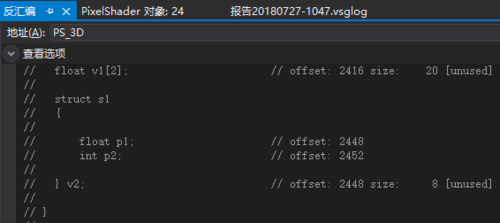

因为数组的后面是结构体，而结构体要求前面的所有变量都要先打包好，所以数组的2个元素分别单独打包。

内存布局如下：

(v1[0].x, empty, empty, empty)
(v1[1].x, empty, empty, empty)
(v2.p1, v2.p2, empty, empty)

回到顶部

记一次打包问题引发的错误

在一次进行图形调试的时候，发现原本设置平行光和点光灯的数目为1，到了图形调试器却变成了点光灯和聚光灯的数目为1

C++代码如下：

struct CBNeverChange{
    DirectionalLight dirLight[10];  // 已按16字节对齐
    PointLight pointLight[10];      // 已按16字节对齐
    SpotLight spotLight[10];        // 已按16字节对齐
    int numDirLight;    int numPointLight;    int numSpotLight;    int pad;
};// ...mCBNeverChange.numDirLight = 1;
mCBNeverChange.numPointLight = 1;
mCBNeverChange.numSpotLight = 0;

HLSL代码如下：

cbuffer CBNeverChange : register(b3)
{    DirectionalLight gDirLight[10];    PointLight gPointLight[10];    SpotLight gSpotLight[10];    int gNumDirLight;    int gNumPointLight;    int gNumSpotLight;
}

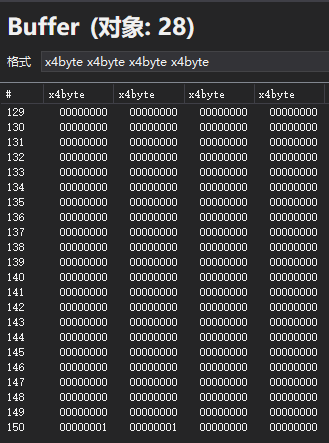

在图形调试器查看C++提供的字节数据，可以看到最后四个32位的传入是没有问题的

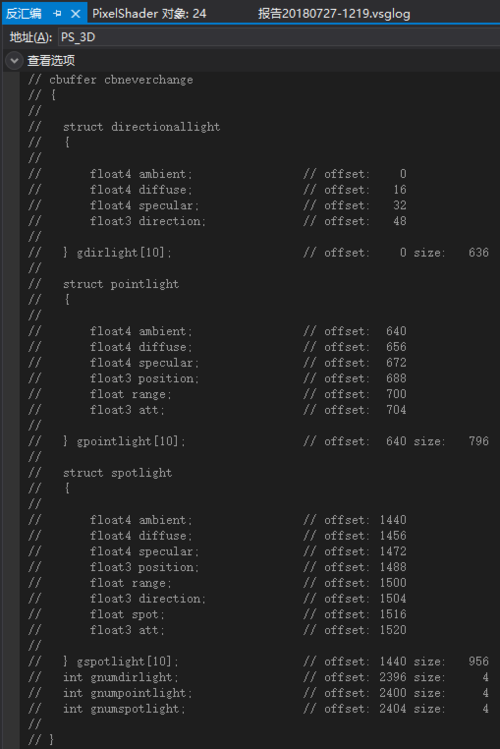

经过一番折腾，翻到像素着色器的反编译，发现里面有常量缓冲区数据偏移信息：

仔细比对的话可以发现从gNumDirLight开始的字节偏移量出现了不是我想要的结果，本应该是2400的值，结果却是2396，导致原本赋给gNumDirLight和gNumPointLight为1的值，却赋给了gNumPointLight和gNumSpotLight。这也是我为什么要写出这篇文章的原因。

回到顶部

常量缓冲区声明技巧

首先重新总结之前的打包规则：
1. C++中的结构体数据是以字节流的形式传输给HLSL的；
2. HLSL常量缓冲区中的向量不允许拆分；
3. HLSL常量缓冲区中多个相邻的变量若有空缺则优先打包进同一个4D向量中；
4. HLSL常量缓冲区中，结构体常量前面的所有常量都会被打包成4D向量，内部也进行打包操作，但结构体的最后一个成员可能会和后续的常量打包成4D向量；
5. 数组中的每一个元素都会独自打包，但对于最后一个元素来说如果后续的变量不是数组、结构体且还有空缺，则可以进行打包操作。

所以避免出现潜在问题的办法如下：
1. 若要使用数组，确保数组的每个元素都是16字节对齐；
2. 结构体的总大小也需要按16字节对齐。

原文出处：https://www.cnblogs.com/X-Jun/p/9376474.html
