JSP+Servlet培训班作业管理系统[8] -Mysql数据库设计

标签:
Java Html/CSS

从本篇开始,速度会变快一点,然后注释会精简一点,但是代码会贴的全一点。

本篇来实现JSP+Servlet培训班作业管理系统的数据库部分。

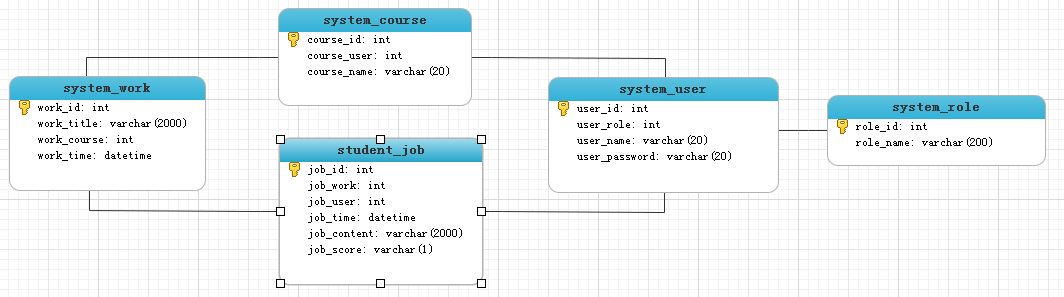

首先通过Navicat的ER图标来阅览整个结构:

图片描述

具体说明如下:

system_role 系统角色表
-role_id 角色编号
-role_name 角色名称(校长、教师、学生三选一)
system_user 系统用户表
-user_id 用户编号
-user_role 用户角色(外键)
-user_name 用户名称
-user_password 用户密码
system_course 系统课程表
-course_id 课程编号
-course_user 课程创建者(外键)
-course_name 课程名称
system_work 系统作业表
-work_id 作业编号
-work_title 作业标题
-work_course 作业所属课程(外键)
-work_time 作业发布时间
student_job 学生作业表
-job_id 作业编号
-job_work 所属系统作业(外键,指向work_id)
-job_user 提交作业的学生(外键)
-job_time  作业提交时间
-job_content 作业内容
-job_score 得分(0优秀 1良好 2合格 3不合格)

接下来具体的sql代码,需要注意库中已有3个角色,同时具有1个张三校长,其密码1234,测试期间所有密码均使用1234

/*
Navicat MySQL Data Transfer

Source Server         : 本机数据库
Source Server Version : 50552
Source Host           : 127.0.0.1:3306
Source Database       : homework

Target Server Type    : MYSQL
Target Server Version : 50552
File Encoding         : 65001

Date: 2017-02-04 16:44:00
*/

SET FOREIGN_KEY_CHECKS=0;

-- ----------------------------
-- Table structure for `student_job`
-- ----------------------------
DROP TABLE IF EXISTS `student_job`;
CREATE TABLE `student_job` (
  `job_id` int(10) NOT NULL AUTO_INCREMENT,
  `job_work` int(10) DEFAULT NULL,
  `job_user` int(10) DEFAULT NULL,
  `job_time` datetime DEFAULT NULL,
  `job_content` varchar(2000) DEFAULT NULL,
  `job_score` varchar(1) DEFAULT '' COMMENT '0优秀 1良好 2合格 3不合格',
  PRIMARY KEY (`job_id`),
  KEY `fk_job_user` (`job_user`),
  KEY `fk_job_work` (`job_work`),
  CONSTRAINT `fk_job_user` FOREIGN KEY (`job_user`) REFERENCES `system_user` (`user_id`) ON DELETE NO ACTION ON UPDATE NO ACTION,
  CONSTRAINT `fk_job_work` FOREIGN KEY (`job_work`) REFERENCES `system_work` (`work_id`) ON DELETE NO ACTION ON UPDATE NO ACTION
) ENGINE=InnoDB DEFAULT CHARSET=utf8;

-- ----------------------------
-- Records of student_job
-- ----------------------------

-- ----------------------------
-- Table structure for `system_course`
-- ----------------------------
DROP TABLE IF EXISTS `system_course`;
CREATE TABLE `system_course` (
  `course_id` int(10) NOT NULL AUTO_INCREMENT,
  `course_user` int(10) DEFAULT NULL,
  `course_name` varchar(20) DEFAULT NULL,
  PRIMARY KEY (`course_id`),
  KEY `fk_course_user` (`course_user`),
  CONSTRAINT `fk_course_user` FOREIGN KEY (`course_user`) REFERENCES `system_user` (`user_id`) ON DELETE NO ACTION ON UPDATE NO ACTION
) ENGINE=InnoDB DEFAULT CHARSET=utf8;

-- ----------------------------
-- Records of system_course
-- ----------------------------

-- ----------------------------
-- Table structure for `system_role`
-- ----------------------------
DROP TABLE IF EXISTS `system_role`;
CREATE TABLE `system_role` (
  `role_id` int(10) NOT NULL AUTO_INCREMENT,
  `role_name` varchar(200) DEFAULT NULL,
  PRIMARY KEY (`role_id`)
) ENGINE=InnoDB AUTO_INCREMENT=4 DEFAULT CHARSET=utf8;

-- ----------------------------
-- Records of system_role
-- ----------------------------
INSERT INTO `system_role` VALUES ('1', '校长');
INSERT INTO `system_role` VALUES ('2', '教师');
INSERT INTO `system_role` VALUES ('3', '学生');

-- ----------------------------
-- Table structure for `system_user`
-- ----------------------------
DROP TABLE IF EXISTS `system_user`;
CREATE TABLE `system_user` (
  `user_id` int(10) NOT NULL AUTO_INCREMENT,
  `user_role` int(10) DEFAULT NULL,
  `user_name` varchar(20) DEFAULT NULL,
  `user_password` varchar(20) DEFAULT NULL,
  PRIMARY KEY (`user_id`),
  KEY `fk_user_role` (`user_role`),
  CONSTRAINT `fk_user_role` FOREIGN KEY (`user_role`) REFERENCES `system_role` (`role_id`) ON DELETE NO ACTION ON UPDATE NO ACTION
) ENGINE=InnoDB AUTO_INCREMENT=2 DEFAULT CHARSET=utf8;

-- ----------------------------
-- Records of system_user
-- ----------------------------
INSERT INTO `system_user` VALUES ('1', '1', '张三', '1234');

-- ----------------------------
-- Table structure for `system_work`
-- ----------------------------
DROP TABLE IF EXISTS `system_work`;
CREATE TABLE `system_work` (
  `work_id` int(10) NOT NULL AUTO_INCREMENT,
  `work_title` varchar(2000) DEFAULT NULL,
  `work_course` int(10) NOT NULL,
  `work_time` datetime DEFAULT NULL,
  PRIMARY KEY (`work_id`),
  KEY `fk_work_course` (`work_course`),
  CONSTRAINT `fk_work_course` FOREIGN KEY (`work_course`) REFERENCES `system_course` (`course_id`) ON DELETE NO ACTION ON UPDATE NO ACTION
) ENGINE=InnoDB DEFAULT CHARSET=utf8;

-- ----------------------------
-- Records of system_work
-- ----------------------------
