《汇编语言》学习笔记

2018.09.26 16:40 1384浏览

《汇编语言》学习笔记

by 张悠慧教授(清华大学),课程链接 https://www.bilibili.com/video/av27895807/?p=1 ,大概有十几个小时的视频。看完课程之后我又回看了阮一峰老师的《汇编语言入门》博客 http://www.ruanyifeng.com/blog/2018/01/assembly-language-primer.html 。因此本笔记就依据这两份资料来总结编写。

另外,我觉得学习汇编语言之前最好先了解 计算机组成 的相关知识,否则遇到一些 CPU 寄存器 内存寻址 等相关概念时,可能会听着有点懵。

前言

学完 计算机组成原理 之后接下来再学什么?通过本课程一开始的图,就知道要紧接着学习汇编语言(再往下是编译原理、操作系统)。

图片描述

本课程内容太多我没有看完,大概看了 2/3 吧,但这并不影响我来做这个总结记录,因为我不是专业搞汇编的,就来了解一下。

  • 本课程主要讲解 x86 架构的汇编,最后又讲 MIPS 汇编,而 MIPS 汇编部分我没有看
  • 课程中一些演示、讲解汇编代码的细节部分我没有详细看,即没有深入汇编语言的具体指令和参数

PS:虽然本课程十几个小时,看着不长,但是老师语速非常快,1x 速度听都感觉讲话挺快的,因此不敢 1.5x 看。

学到了什么

这个问题其实可以拆解成两个问题:第一,汇编语言是什么?第二,高级语言程序猿学习汇编有何用?分开解答。

汇编语言是什么

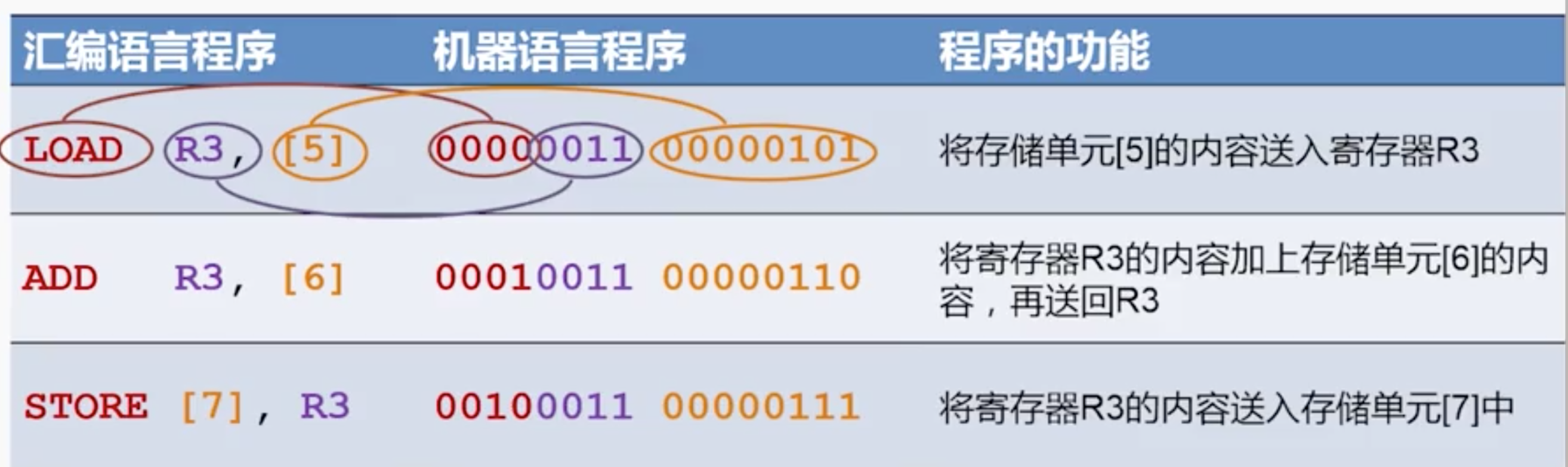

简答来说,汇编语言就是机器语言(二进制代码)的助记符,每条汇编语言都能直接翻译成机器语言,如下图。计算机就是一台各种电子设备组成的机器,它只能识别机器代码,即一堆二进制数字。但是二进制不易于人类阅读,而且在计算机发展初期还没有高级语言和编译器,因此出现了汇编语言。仅仅这样一个微创新,就大大提升了开发效率。

图片描述

汇编语言常见的语法是 指令 参数1, 参数2 ,指令不同参数也不同。指令即 add mov jmp 等常见的算数、逻辑运算和跳转等功能,参数可以是立即数、内存地址、寄存器。因此,汇编语言编程能深入到计算机编程的最底层,通常说汇编语言是一种“面向机器的语言 / 编程”。正是因为这个特点,使得汇编语言能提供所有编程语言中最大的时间和空间的效率,因此至今依然活跃在某些计算机领域

汇编语言都是针对特定的计算机体系结构的,例如 x86 汇编(本课重点内容)、MIPS 汇编、ARM 汇编,因此没有让所有计算机都通用的汇编语言。

高级语言的开发者,学习汇编有何用

一句话总结就是:了解程序是在计算机中是如何被执行的,即透过现象(高级语言)看本质 —— 这是所有领域的技术人员都应该追求的东西。那些能随意在 php java js C++ 等语言中随意切换的程序猿大牛,我想他肯定熟知这个本质。

无论你日常编写的语言多么高级,肯定最终经过转换(编译原理的内容)然后生成汇编语言这种最底层的语言,再被计算机执行。而“执行”的本质,就可以通过汇编语言的一行一行代码看出:使用了哪个指令、获取了哪个内存地址、操作了哪个内存片段或者寄存器……

另外一个重要的部分就是程序执行的时候的内存模型。一段程序拿过来,哪些变量将被放在栈 stack ,哪些变量将被放在堆 heap ?以及这些内存空间如何被释放?甚至是你日常遇到的爆栈、内存泄露等问题,了解了内存模型,这些都会变的非常具象,不再懵。

指令集分类

所谓“指令集”,我理解就是一套操作 CPU 的指令体系集合,以及体系规范。指令集是一种上层定义,汇编就是其具体的体现和实现。指令集分两类:

  • CISC 复杂指令集,以 x86 为代表(x86 在 PC 服务器领域具有统治地位)
  • RISC 精简指令集,以 ARM MIPS 为代表(ARM 统治了手机和平板领域,MIPS 常用语手机、电脑之外的其他电子设备)

CISC

最初的计算机编程很麻烦,例如用纸带打孔输入,因此计算机的设计者就考虑将 CPU 做的复杂一点,以简化这种本来就很麻烦的编程。因此有了 CISC 复杂指令集。x86 就是其中的典型代表,x86 的特点是:

  • 指令向下兼容(这是其商业成功的重要因素之一!!!),缺点就是会让指令集越来越大、越来越复杂,功耗也更大(因此不适用于低功耗设备)
  • 变长指令(MIPS 是等长的,只有 32 位),优点是节省空间、扩展性好,缺点是译码复杂
  • 多种寻址方式
  • 通用寄存器个数有限,x86-32 只有 8 个通用寄存器,x86-64 也只有 16 个寄存器
  • 指令中,最多能有一个操作数在内存中,其他的操作数必须是立即数或者寄存器

RISC

历史原因,RISC 是 80 年代初发明的,那时整个计算机生态系统已经形成,编译器能力增强,就不需要 CPU 对外暴露过度复杂的指令集,因此有了 RISC 精简指令集。MIPS ARM 是 RISC 的代表,RISC 指令集特点是:

  • 只关注一些简单常用的指令,因此简单轻量、高性能、功耗低
  • 那些不常用的复杂指令,就依赖于编译器(即用软件来实现,而不是依赖于硬件的复杂指令),那时编译器已经比较强大

MIPS 特点:

  • 以寄存器为中心。一出手就是 32 位(即寄存器是 32 位的),而且有 32 个通用寄存器
  • 只有 loadstore 指令可以访问内存,其他指令只能操作寄存器和立即数(以寄存器为中心嘛)
  • 指令格式规范,长度一致(32 位),导致空间利用率不高,但是译码效率高
  • 寻址方式非常简单

ARM 指令集特点:

  • 大多数指令支持“条件执行”模式,能使得代码比较精简
  • 具有 16 位压缩指令集,低功耗、低存储场景下很适用(ARM 在移动领域取得很大的成功,如 iphone 上的 A 系列处理器)

两者对比。

现代计算机中,像 x86 结构虽然也是 CISC ,但那时对外的,内部实现还是类似 RISC 实现的。因此,随着历史发展 CISC 和 RISC 的界限也越来越模糊。如果非要区分两者,可以看是不是只允许 loadstore 操作主存。

数字的二进制表示

数字用二进制表示终归是一个数学问题,而常用的文本(中文、英文等)如何用二进制表示,这就是“编码”领域的问题。

普通整数

例如十进制 3 的二进制表示是 11 这没问题,但是在计算机中表示也是 11 吗?—— 不对,得分情况。例如在 C 语言中:

  • int 类型占 4 bytes ,即 4 * 8 = 32 bits 。那么 3 在计算机中表示就是 00000000 00000000 00000000 00000011 ,即前面要补充上若干个 0 。
  • short long 等长度不一样,表示方式也不一样。因此各类语言中才会有类型转换
  • 不同系统,或者 32 位、64 位中,表示也不一样。PS:C 语言指针类型在 32 位系统是 4 bytes ,在 64 位系统是 8 bytes ,因为需要更大的寻址空间(支持更大的内存空间)。

负数

补码

二进制负数是通过补码来表示的,补码算法是:按位取反、末尾加 1 。为何要用补码呢?建议读者看下阮一峰老师的《关于2的补码》 http://www.ruanyifeng.com/blog/2009/08/twos_complement.html ,里面讲的比我这里详细。下面简单通过一个例子来说明:

  • 12345 是一个十进制数,其二进制是 00110000 00111001(这里暂且假设一个整数占 2 bytes ,这样简单)
  • 如果二进制想要表示 -12345 这个负数,那就用其补码(即按位取反、末尾加一)得出 11001111 11000111
  • 如果再想将 -12345 变为正数,那么再进行补码运算(即按位取反、末尾加一)即可,还会得到之前的 00110000 00111001 —— 这里体会到了补码运算的奥秘了,可以来回“捣腾”,完全符合数学中对正数负数的运算逻辑
  • 如果要计算 12345 + (-12345) 的话,只需要将这两个二进制相加,得到 1 00000000 00000000 ,但是这里一个整数只有 2 bytes ,因此第一位的 1 会被移除,得到的正好是 00000000 00000000 ,和数学运算一样 —— 又一次感受到补码运算的奥秘!!!
  • 而且,计算机只有加法器没有减法器,如果计算 a - b,就会转换为 a + (-b) ,其中采用补码计算 -b ,然后直接做加法运算。这样也从硬件上节省了资源

有符号数和无符号数

计算机肯定是看不懂正数、负数的,它只能识别二进制数字。那么计算机如何知道一个数是正数还是负数呢?要看两点:

  • 这个变量的类型是有符号还是无符号,C 语言中有相关的语法
  • 如果是无符号数,则正常解析。如果是有符号数,则判断第一位:第一位是 0 则是正数,第一位是 1 则是负数 —— 这仅仅是软件逻辑上的一个约定。
  • 因此,有符号数的可用存储空间,比无符号数要少一个 bit ,因为第一个 bit 要表示符号

因此 C 语言中的数字类型就有很多种,适用于不同长度。而每种数字类型,又分有符号性和无符号型。即便是是0也可以有符号或者无符号两种表示,因为两者对二进制代码的解析方法不一样。

PS:日常开发中,尽量别用无符号数,会带来运算问题。C 语言中,有符号数和无符号数一起进行算数运算是,会将有符号数转换为无符号数(负数第一 bit 的 1 就不再代表负数了)再进行运算,很危险!!!除非特殊场景,例如摸运算或者按位运算。

其他

除法计算比较复杂,如果遇到以 2 为底数的除法,尽量使用位运算。例如 js 中的 >>64 >> 2 === 16 ,即将 64 转换为 2 进制,然后整体右移 2 位。这种运算效率会非常快 —— 但是估计现代编译器会捕捉到这一特点,将除法自动编译为位运算。

浮点数

浮点数的二进制表示比较复杂,细节部分可以忽略

十进制小数如何转换为二进制小数

规则是:整体规则是“乘 2 取整,顺序排列”,例如:

  • 十进制 0.5 二进制就是 0.1
    • 0.5 * 2 = 1,取整数 1
  • 十进制 0.25 二进制就是 0.01
    • 0.25 * 2 = 0.5 ,取整数 0
    • 0.5 * 2 = 1 ,取整数 1
  • 十进制的 0.2 二进制就是 0.00110011001100110011…… 无限循环
    • 0.2 * 2 = 0.4 ,取整数 0
    • 0.4 * 2 = 0.8 ,取整数 0
    • 0.8 * 2 = 1.6 ,取整数 1
    • 0.6 * 2 = 1.2 ,取整数 1
    • 0.2 * 2 = 0.4 ,取整数 0
    • …… 无限循环了(只能到某个精度为止)

因此,二进制能精确表示的小数,只能是若干次 *2 能得到整数的值。其他情况如 0.2 就无法精确表示,只能精确到某个度,因此 C 语言才有单精度 float 和双精度 double 浮点数。

浮点数的二进制存储

IEEE (美国电器与电子工程师协会)的浮点数标准参考一下 http://www.ruanyifeng.com/blog/2010/06/ieee_floating-point_representation.html ,即将一个存储空间分成三段:

  • 符号位 S ,都占 1 bit ,0 表示非负数,1 表述负数
  • 指数 E
  • 有效数字 M

通过以上几个区域能计算出它存储的浮点数的数值,按公式 V = (-1)^S * M * 2^E 。不同精度的浮点数,这几个区间的大小不一致:

  • 32 位浮点数 float 中:S 占 1 bit , E 占 8 bit ,M 占 23 bit ,总共 32 bit
  • 64 位浮点数 double 中:S 占 1 bit , E 占 11 bit ,M 占 52 bit ,总共 32 bit

整数和浮点数的转换

  • 浮点数转换为 int ,直接舍弃小数部分
  • int 转换为 double ,能精确转换。因为 double 的存储部分 M 比 int 的 32 位要大
  • int 转换为 float ,不会溢出但可能会被舍入 。因为 float 存储部分 M 只有 23 位,没有 int 的 32 位大

x86 计算机系统结构

我感觉这部分算是对计算机组成原理的一个简单介绍,但我更加推荐大家去专门的计算机组成原理的课程去详细学习。

计算机系统结构模型

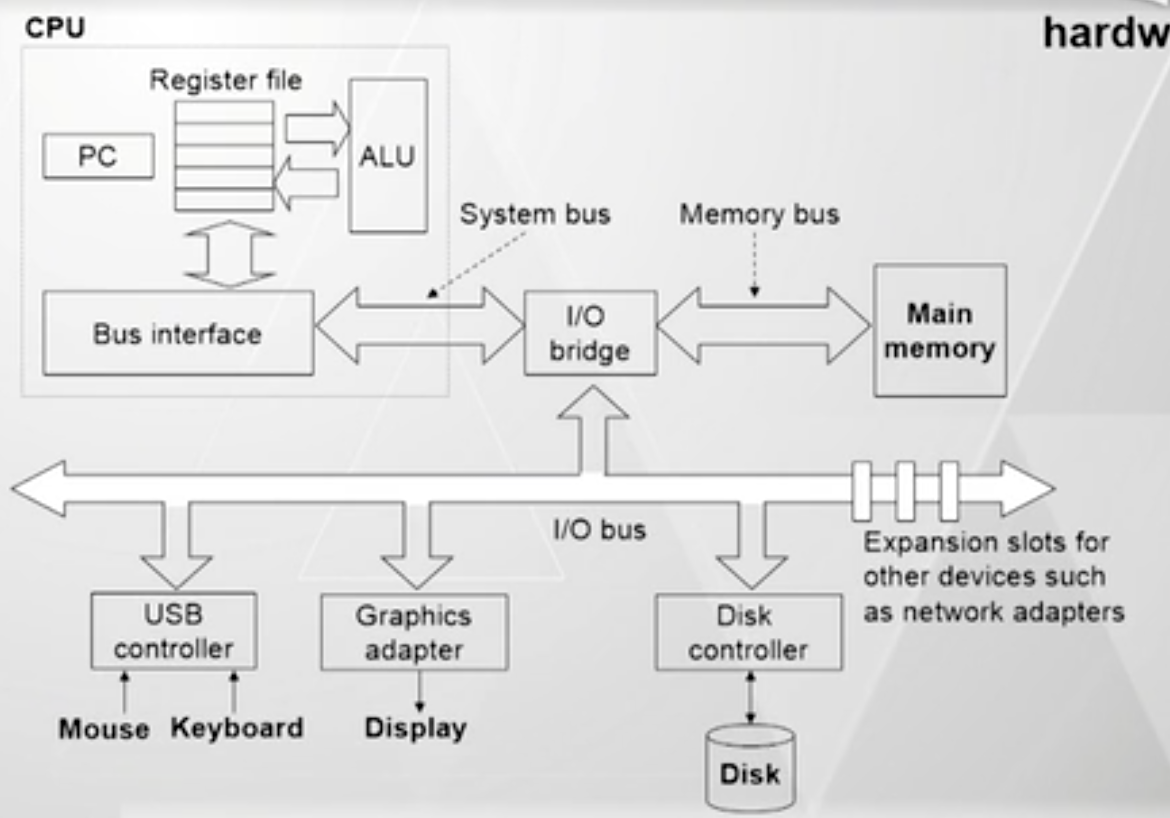

图片描述

主要结构分为:

  • CPU ,内存,输入输出设备
  • 它们之间通过系统总线连接

x86 的保护模式

8086 是 intel 在 1978 年发布的 16 位处理器,80386 是 1985 年 intel 发布的 32 位处理器(寄存器 32 位)。80386 有三种工作模式:

  • 实模式:相当于一个可进行 32 未运算的 8086
  • 保护模式:(最重要!!!)通过对程序使用的存储区进行分段、分页的存储管理机制,达到分级使用、互不干扰的目的。通俗来说,即多个程序同时运行时互不干扰,为每个任务提供一台虚拟处理器,使每个任务单独运行、互不干扰。
  • 虚拟 8086 模式:保护模式下同时模拟多个 8086 处理器

有了保护模式,编程人员才可以在一个私有的空间内为所欲为。

和汇编程序相关的结构

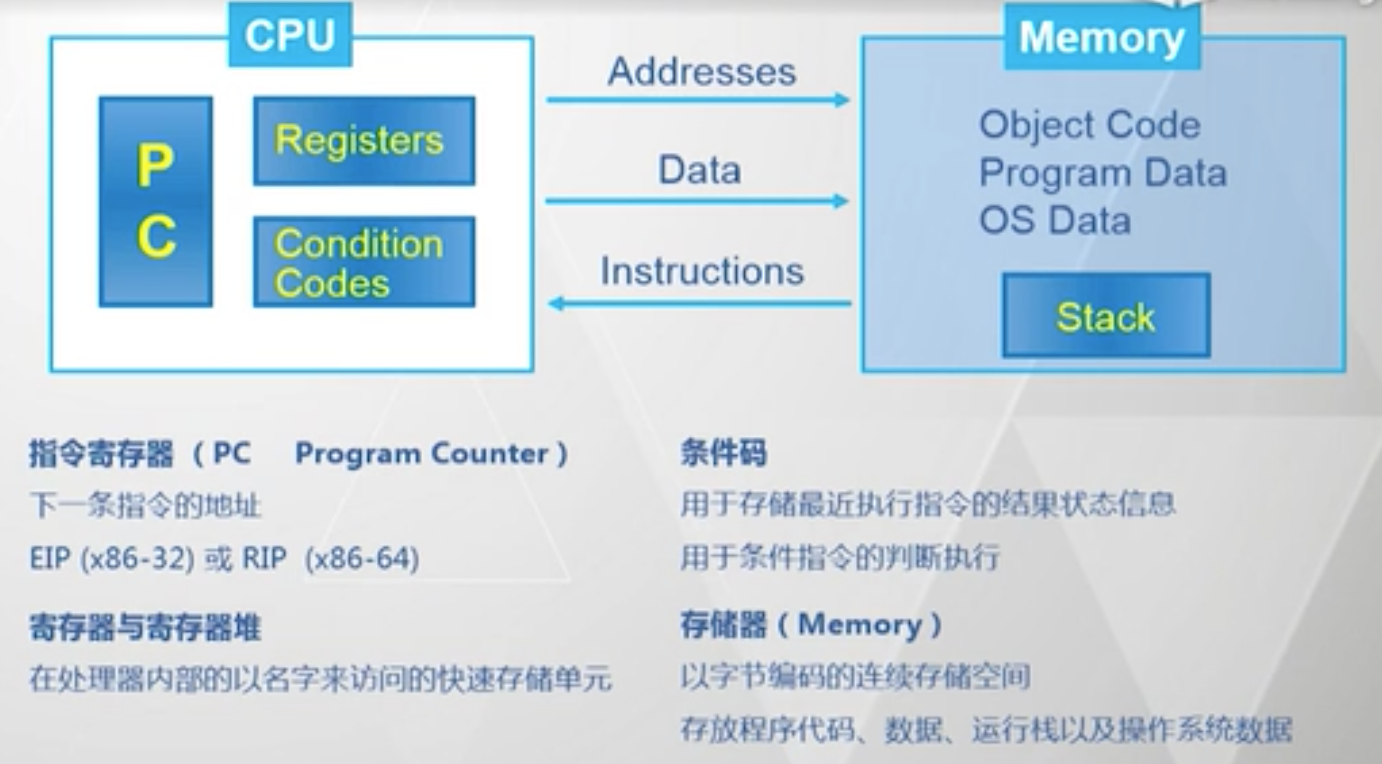

图片描述

就好像程序猿占有了一个(虚拟的) CPU 和一段内存地址

  • CPU 中包括 PC 寄存器,表示小一条指令的地址
  • CPU 中包括寄存器和寄存器堆,以名字来访问的快速存储单元
  • CPU 中有条件码,用于存储最近执行指令的结果状体信息,用于条件指令的判断执行
  • 内存即以字节编码的连续存储空间,存放代码、数据、运行栈、以及操作系统数据

这部分内容中,寄存器的知识对于汇编语言是很重要的,阮一峰老师的博客中也介绍了寄存器,大家可以去参考。

程序执行时的内存模型

汇编语言是面向机器的最基础编程,既然是编程就涉及到内存的使用和分配,于是就有了内存模型。这部分的知识,我感觉阮一峰老师的博客中已经写的很详细了,我也会参考他的文章来进行下文的总结。

分配内存空间

某个程序开始运行之前,操作系统会给它分配一段内存空间,用于存储改程序时使用的、产出的数据。具体这块内存区域的大小和起止指针先不用关心。

栈 Stack

栈这个数据结构的特点是“先进后出”。像 C 语言这种“过程调用过程”后者“函数调用函数”的执行方式,最先调用的过程或者函数,会是最后一个结束。这一特点和栈的特点基本一致。

需要强调一点,在整个这段内存空间中,栈是自上(高地址)而下(低地址)进行累积的,即栈顶的内存地址比栈底的内存地址要小。这一点和堆正好相反,如下图:

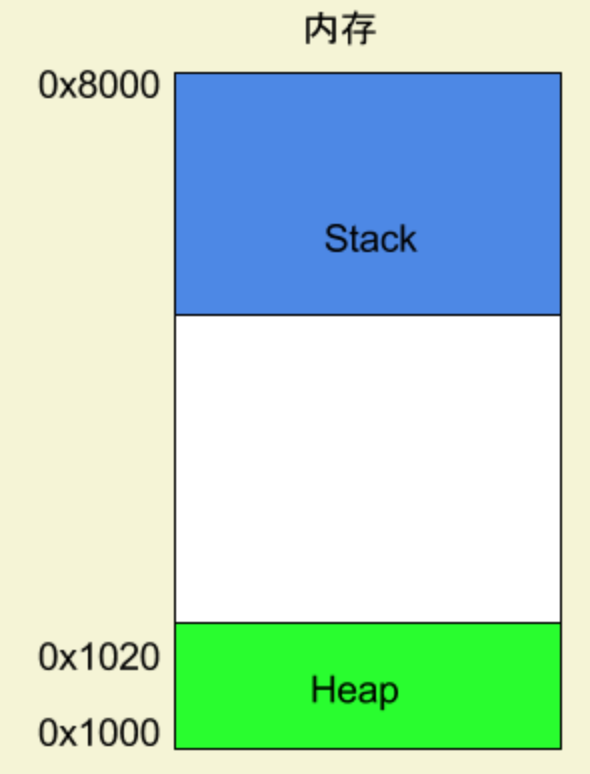

图片描述

压栈 push

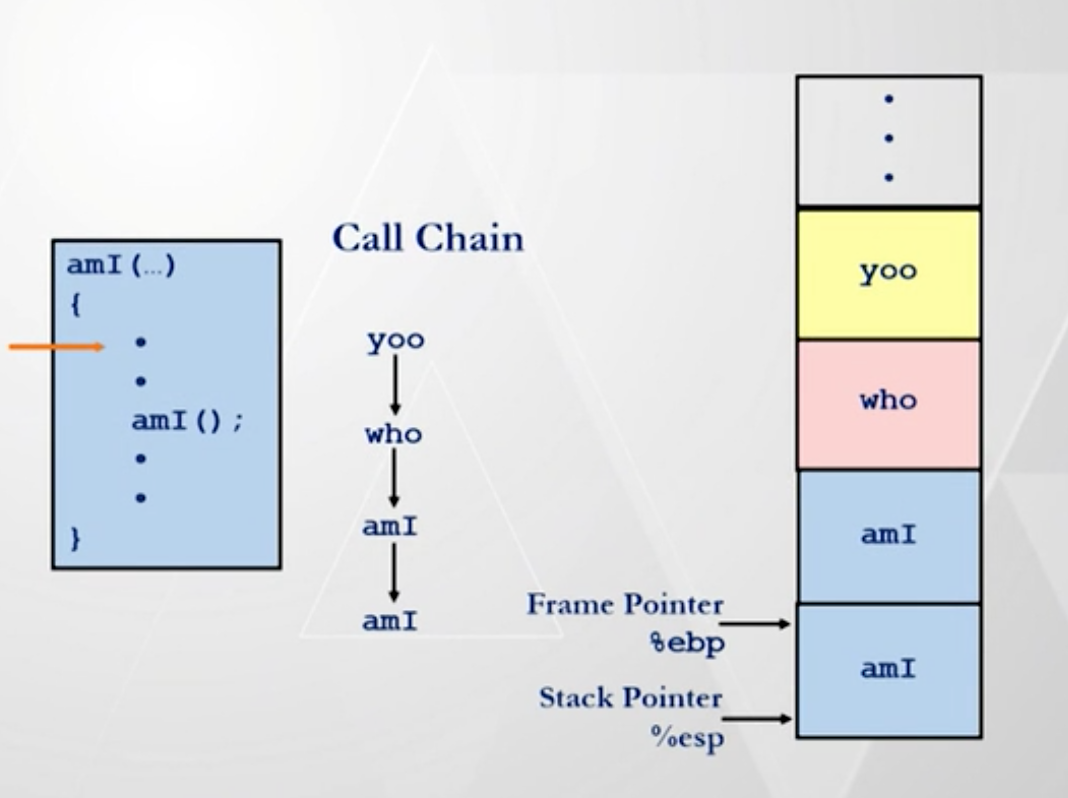

当一个过程或者函数被执行时,会有一些数据(参数、局部变量、返回地址)需要临时存储起来。而且在“函数调用函数”的整个过程中,会有很多这样的操作。那么就在每个函数执行时,将这些数据压栈。如下图,注意调用链和压栈的关系(其中两个 amI 是发生了递归调用)。

图片描述

当前正在执行的函数对应的栈,叫做“栈帧”,%ebp%esp 两个寄存器分别存储了该栈帧两端的地址。

PS:递归和循环虽然都可以满足某些计算场景,但是在构建内存模型上是完全不一样的,递归复杂度更高

出栈 pop

栈中的数据是有声明周期的,每个函数执行完 return 之后,其对应的数据就要被 pop ,并释放这段内存空间。因此栈的内存空间是由系统分配、系统自动释放,不需要人为干预。人只管好好写自己的程序就 OK 了。

可以拿上图中的调用链和栈写一个详细的调用过程:

  • 尚未开始调用,栈可以视作是空的
  • yoo 函数被调用,yoo 的数据被压栈
  • yoo 函数中又调用了 who 函数,who 的数据被压栈
  • who 函数中又调用了 amI 函数,amI 的数据被压栈
  • amI 函数中又递归调用了 amI 函数,amI 的数据被压栈
  • 这里注意:压栈其实是自上而下的累计
  • amI 函数 return ,出栈
  • amI 函数 return ,出栈
  • who 函数 return ,出栈
  • yoo 函数 return ,出栈
  • 最终,栈又回到之前的空状态
  • 无论是压栈还是出栈,%ebp%esp 寄存器一直随着栈帧的变化而变化

其他

有一个程序猿知名网站叫 stackoverflow ,意思就是“栈溢出”。按照上述模型的理解,就是程序执行时栈内存累计过多,导致溢出了整个分配的内存空间了。常见的导致这种问题的方式是大量的递归调用,可以用“尾递归”来解决这一问题,感兴趣的可以去具体查一查。

堆 heap

在整个程序被分配的内存空间里,栈是系统自己使用和分配,自上而下的累积。其中还有一部分内存空间是给程序猿使用的,即你可以通过程序动态占有一部分内存(如 C 语言的 malloc ,C++ 的 new ,其他高级语言的引用类型),这部分内存叫“堆”。它和栈不一样:

  • 堆是 自下(内存低地址)而上(内存高地址) 的累积的
  • 堆没有“先进后出”这种规则,它就是简单粗暴的占有和释放
  • 堆中被占用的内存不会自动释放,需要手动释放,或者通过虚拟机定期 GC (如常见的引用计数方法、标记清除方法等)

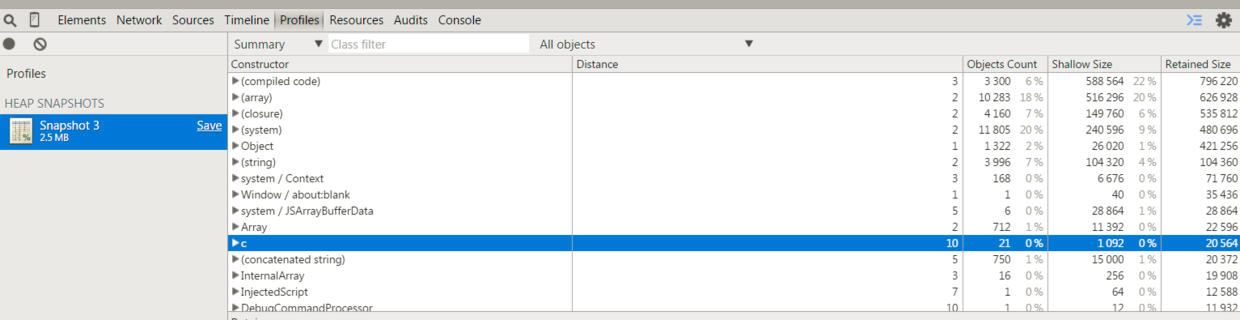

常说的内存泄露就是在堆中占有的内存没有被及时的清理或者 GC ,导致长时间积累之后内存崩溃。对于 JS 开发者,应该知道 Chrome devtools 中有一个 heap Snapshot ,用来记录当前时刻 JS 堆内存,如下图:

图片描述

常见数据结构的存储方式

以 C 语言中的数组和结构体为例。

C 语言中,数组需要一个连续的存储空间,每个数组需要一个 L * sizeOf(T) 字节的空间。例如 10 个 int 元素的数组,其空间就需要 10 * 4 = 40 bytes 的空间。通过这个存储格式,就可以很容易的遍历、访问到数据的每个元素。用 %edx 寄存器存储起始地址,用 %eax 表示 index ,那么 (%edx, %eax, 4) 就是这个当前元素的内存地址(4 即取出 4 bytes 长度的内容,int 类型占 4 bytes)。二维数组也是同样的道理。

PS:数组和链表有时候看着用途一样,但是数据结构上是有明显区别的,链表不需要一个连续的存储空间。

C 语言结构体也需要一个连续的存储空间,结构提内部通过名字访问,每个元素都可以有不同的类型。

struct rec {
    int i;
    init a[3];
    int *p;  // *p 表示一个内存地址,&p 可以获取该地址的值
}

以上代码将会被分配这样一个连续的内存地址:0 - 4 存放 i(4 bytes),接着 5 - 16 存放数组(3 个 int),接着 16 - 20 存放指针(32 位指针)。

简单的汇编指令

虽然本课是主讲汇编语言,课程中也花了大量的时间讲解了常用的指令、示例以及 C 语言和汇编语言的如何对应。不过对于我这种以了解汇编、学习基础知识为目的的高级语言的开发者,并没有去认真听每个指令的具体意义。不知道这是不是常说的“不求甚解”。

简单指令

课程中几个比较简单的汇编指令如下:(阮一峰老师的博客中也讲了一些常用指令,讲的更加详细,可以去学习)

  • addl 参数1, 参数2 加法
  • movl Source, Dest 赋值
  • leal Source, Dest 计算出地址赋值给 Dest
  • cmpl Src2, Src1 比较,类似于计算 Src2 - Src1

上述两个指令,addmov 等表示指令类型,后面的 l 是一个后缀,表示一次性操作 2 bytes 。这样的后缀还有很多,例如 b w ,都有不同的含义,不过不用去管它。

参数中,%edx 表示某个寄存器,(%edx) 表示将这个寄存器的值作为内存地址,$ 开头的是一个立即数。8(%edx) 找到某个内存地址并连续读取 8 bits 内容(如 int 类型就占 8 bits)。

条件码和分支

上文中【和汇编程序相关的结构】图中可以看到,CPU 中有“条件码”。例如,x86 中常用的四个条件码(其实我也不知道怎么用……)

  • CF,Carry(进位) Flag
  • SF,Sing Flag
  • ZF,Zero Flag
  • OF,OverFlow Flag

(每个条件码只占 1 bit 空间,可见它是一个 boolean 型的存在)

在指令运行过程中,硬件会根据指令运行的状态实时的修改这些条件码的值,然后用 set 指令,从条件码中读出来,放入通用寄存器中,然后就可以用于分支跳转了。细节没具体看。

跳转

j 开头的一系列指令,满足不同的条件即可跳转到某个程序块。例如 jmp 是无条件跳转,je 是 ZF 条件码为 0 时才跳转,jne 是 ZF 条件码不是 0 时才跳转。跳转的语法类似于 C 语言的 goto 语句,但在 C 语言中不推荐使用 goto 语句。

执行逻辑验证

高级编程语言中有三种基本的执行逻辑:第一,顺序执行,这个对应汇编语言没啥问题;第二,分支执行(即 if else);第三,循环执行。后两种,通过判断条件码和跳转也都可以实现。

关于递归,课程中也讲了很多内容,不过我没看懂(没有那么那么认真的看,看不懂就算了……)。

程序示例

如果想简单看一下汇编语言是什么样子的,可以通过 gcc 编译一段简单的 C 语言来看下。首先,新建一个 hello.c 的文件然后写上如下内容并保存。

#include <stdlib.h>
#include <stdio.h>

int main() {
    printf("hello word
");
    exit(0);

    return 0;
}

在该文件目录中运行 gcc -S -O2 -m32 hello.c ,然后即可看到生成了一个 hello.s 的文件,内容如下:

	.section	__TEXT,__text,regular,pure_instructions
	.macosx_version_min 10, 12
	.globl	_main
	.p2align	4, 0x90
_main:                                  ## @main
## BB#0:
	pushl	%ebp
	movl	%esp, %ebp
	subl	$8, %esp
	calll	L0$pb
L0$pb:
	popl	%eax
	leal	L_str-L0$pb(%eax), %eax
	movl	%eax, (%esp)
	calll	_puts
	movl	$0, (%esp)
	calll	_exit
	subl	$4, %esp

	.section	__TEXT,__cstring,cstring_literals
L_str:                                  ## @str
	.asciz	"hello word"


.subsections_via_symbols

这就是 C 语言编译出来的汇编语言。具体的示例,可以去看阮一峰老师那篇博客最后的内容,他在博客中对一段汇编语言做了详细的解释。我这里就省略了。

最后

仅仅是一个学习笔记,发现错误欢迎指正。
