另一个Android性能剖析工具——simpleperf

另一个Android性能剖析工具——simpleperf

原文链接:zhuanlan.zhihu.com

谈到Android上的性能剖析,很多人会想到TraceView,SysTrace。TraceView擅长Method Tracing,与IDE集成,使用方便,不过有时候它的误差让人无法忍受;SysTrace的牛逼之处在于它可以给出整个系统的一些关键模块的性能信息,因此用途广泛;虽然它也支持分析自定义模块,但是使用起来稍显复杂。

事实上,在AOSP中有另外一个性能剖析工具不为人知,这个安静的小可爱就是今天要介绍的主角—— simpleperf。我们先来看看它的介绍:

Simpleperf is a native profiling tool for Android. Its command-line interface supports broadly the same options as the linux-tools perf, but also supports various Android-specific improvements.

native profiling?是不是很心动?

至于simpleperf的原理,简单来说,现代CPU一般都带有一个叫做性能监视单元(PMU)的组件,这个硬件能够记录诸如cpu周期数、执行的指令数、缓存失效次数等等关键信息;Linux内核对这个硬件做了一层封装,通过 `perf_event_open` 系统调用把接口暴露给用户空间;这就是simpleperf工具的由来。

简介和原理都表明这个工具貌似很牛逼,接下来我们就试一试。

首先把AOSP上的源码下载下来,点我

simpleperf是一个命令行工具,与systrace不同的是,它的工具集包涵client端和host端;client端运行在Android系统上,负责收集性能数据;host端则运行在你的开发机上,负责对数据进行分析和可视化。(这些可执行文件在下载后的bin文件夹的android和win/mac/linux下)整个工具链使用起来相对复杂,所幸simpleperf的创造者提供了一个炒鸡傻瓜的使用脚本,使用起来毫不费力,非常方便!这个脚本就是 `app_profile.py`。

我们把 simpleperf 下载下来之后,首先修改 `app_profile.config` 文件中的配置,主要是以下几个字段:

# 待分析的app的包名,需要是debuggable的
app_package_name = ""

# 分析的命令,体验的话使用默认即可;更详细的用途看文档。
record_options = "-e cpu-cycles:u -f 4000 -g --dump-symbols --duration 10"

# 待分析app的主界面,app_profile.py会通过am start 帮助开启app
main_activity = ''

然后在你的设备上安装待分析的App,要注意的是这个App必须是debuggable的,在AndroidManifest中把debuggable设置为true即可。接下来,就可以直接通过:

python app_profile.py

进行分析了,这个脚本帮你完成了simpleperf下载,权限设置,打开app,导出数据等等一系列过程;开始分析之后,就可以对App进行操作;在设置好的时间之后就会停止分析,跟SysTrace一样。分析完毕之后,脚本会自动把分析数据从设备上pull下来并存放在当前目录下,叫 perf.data。

接下来就是分析数据了;原始的数据是一个文本文件,长这样:

0.00%     0.00%  ORDERED_THREAD_  17046  18210  /system/lib/libart.so                                                                                         art::Mutex::ExclusiveLock(art::Thread*)
       |
       -- art::Mutex::ExclusiveLock(art::Thread*)
0.00%     0.00%  AsyncTaskExecut  17046  18216  /system/lib/libart.so                                                                                         art::Monitor::Lock(art::Thread*)
       |
       -- art::Monitor::Lock(art::Thread*)
          |
          |--52.01%-- art::Mutex::ExclusiveLock(art::Thread*)
          |
           --0.54%-- art::Mutex::ExclusiveUnlock(art::Thread*)

嵌套如果过深,基本就看不懂了;所幸我们有另外一个分析脚本!直接运行:

python report.py -g

会启动一个GUI显示分析得到的数据,这个GUI使用python的tk写的,实话说,长得比较丑。。





简单观察分析图,可以知道,的确支持native profiling;gui和TraceView差不多,比较直观,但是指标没有TraceView多。另外,这个工具由于硬件直接支持,对性能的影响非常小;光是这一点就好顶赞了。

你以为这就完了?No!这玩意儿还支持 火焰图! 如果你不知道火焰图为何物,建议看看这篇文章动态追踪技术漫谈

然后,要绘制火焰图,我们需要借助 FlameGraph 这个工具;clone下来之后,里面的脚本就可以直接使用了。(perl脚本,windows系统需要安装Perl语言的支持)

接下来我们执行命令:

$python report_sample.py >out.perf
$stackcollapse-perf.pl out.perf >out.folded
$./flamegraph.pl out.folded > graph.svg

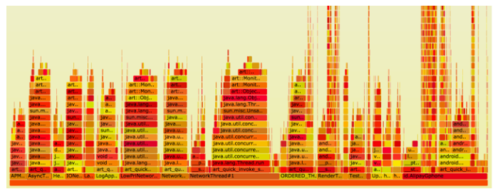

我们用Chrome浏览器打开这个 `graph.svg` 即可得到火焰图:

https://img1.sycdn.imooc.com//5d2d674400014a7307020272.jpg

通过火焰图,我们能非常直观地看到性能的瓶颈,对于分析性能问题很有帮助;相信这个图已经说明一切了。

当然 simpleperf 远非这么简单,我只是带大家尝尝鲜;对它感兴趣的,可以执行 `simpleperf -h` 结合文档去探索它的奥妙;祝大家玩得开心~
