在规定区域内自动调整文字位置

问题

最近在做一个需求，就是涂鸦时，在绘制的图形旁边通过文字显示相关信息．先给大家看看最终的效果：

[图片上传失败...(image-7e7206-1550580943101)]

一开始的时候被这个问题难倒了，怎么找到合适的位置显示文字信息，让它们既不超出显示范围，又互不重叠？

解决方案

如果考虑不能重叠的问题，就需要在图形四周的位置遍历一遍直到没有跟其他文字重叠，加上绘制的图形是可以移动问题，这样问题就更复杂了．于是我只能简单化，寻找代价低又基本能满足要求的方式．

首先，定义一个适配规则：文字优先显示在左边，如果超出显示区域则直接显示在右边，这种右边的情况下如果也超出了显示区域，则往左边偏移文字文字，使其刚好在显示区域边上．确定了左右位置后，接着处理垂直方向，文字优先显示在跟图形最上边位置齐平的位置，如果文字底部超出显示区域，则往上偏移文字，使其底部刚好在显示区域底边．

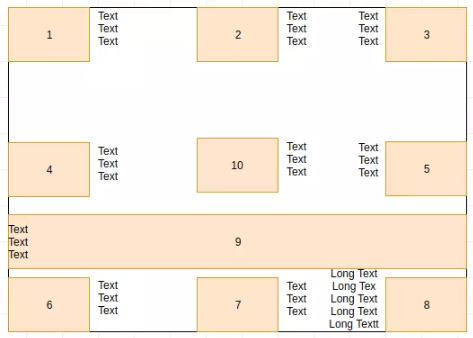

以矩形为例，显示效果如下：

分析图

对照规则，标注如下：

文字优先显示在左边(图1,2,4,6,7,10)，如果超出显示区域则直接显示在右边(图3,5)，这种右边的情况下如果也超出了显示区域，则往左边偏移文字文字，使其刚好在显示区域边上(图9)．确定了左右位置后，接着处理垂直方向，文字优先显示在跟图形最上边位置齐平的位置(除图8外的所有图形)，如果文字底部超出显示区域，则往上偏移文字，使其底部刚好在显示区域底边(图8)．

这样就限定了图像显示在规定区域内啦！

实现

最后给出主要代码的代码实现，包括了矩形，圆，线的文字位置调整：

String msg = getInfo();
        StaticLayout textStaticLayout = new StaticLayout(msg, mTextPaint, (int) getMaxWidth(msg, mTextPaint) + 1, Layout.Alignment.ALIGN_NORMAL, 1.0f, 0.0f, false);
        mTextBounds.set(0, 0, textStaticLayout.getWidth(), textStaticLayout.getHeight());        float x = 0, y = 0;        if (getShape() == DoodleShape.HOLLOW_RECT || getShape() == DoodleShape.HOLLOW_CIRCLE) {            // 左右限定
            float diff = -mTextPaint.getTextSize() / 3 ;
            x = mShapeBounds.right - diff;  // 优先在右
            y = mShapeBounds.top;            if (x + getLocation().x + mTextBounds.width() > getDoodle().getBitmap().getWidth()) { // 超过右边边界，移到左边
                x = mShapeBounds.left + diff - textStaticLayout.getWidth();                if (x + getLocation().x < 0) {　 //　左边边界限定
                　　x = 0;
            　　}
            }            // 上下限定，优先在上
            if (y + getLocation().y + mTextBounds.height() > getDoodle().getBitmap().getHeight()) {
                y = mShapeBounds.bottom - textStaticLayout.getHeight();
            }            if (y + getLocation().y < 0) {
                y = 0;
            }
        } else { //  线
            PointF sxy = this.mSxy; // 起点
            PointF dxy = this.mDxy; // 终点
            if (this.mSxy.x > this.mDxy.x) { // 保证起点在左，终点在右的相对位置
                sxy = this.mDxy;
                dxy = this.mSxy;
            }            // 左右限定
            x = dxy.x + mTextPaint.getTextSize() / 3;  // 优先在右
            y = dxy.y;            if (x + getLocation().x + mTextBounds.width() > getDoodle().getBitmap().getWidth()) { // 超过右边边界，移到左边
                x = sxy.x - mTextPaint.getTextSize() / 3 - textStaticLayout.getWidth();
                y = sxy.y;                if (x + getLocation().x < 0) {  // 左边边界限定
                    x = 0;
                }
            }
            // 上下限定， 优先在上
            if (y + getLocation().y + mTextBounds.height() > getDoodle().getBitmap().getHeight()) {
                y = y - ((y + getLocation().y + mTextBounds.height()) - getDoodle().getBitmap().getHeight());
            }            if (y + getLocation().y < 0) {
                y = 0;
            }
        }
        canvas.save();
        canvas.translate(x, y);
        textStaticLayout.draw(canvas);
        canvas.restore();

总结

上面仅是处理文字边界范围内显示，除此之外还会存在文字之间重叠的问题．这里我们可以参照上面的思路，优化逻辑，比如在左右限定时，如果满足右边显示，则增加判断是否跟其他图形的文字重叠，如果不重叠则确定右边显示，如果有重叠则换成在左边显示．思路很简单即在每一步判断后再增加一条更严格的判断，当然我们无法做到所有文字都不重叠（不然需要太多判断条件），只要能做到尽量不重叠即可．
