C# 在PDF中绘制表格、嵌套表格

表格能够直观的传达数据信息，使信息显得条理化，便于阅读同时也利于数据管理。本篇文章中将介绍如何在PDF文档中添加表格到。包括：

1. 添加常规的表格：涉及表格格式化设置，如单元格合并、单元格背景色填充、表格边框设置，单元格对齐方式

2. 添加嵌套表格：在单元格中插入图片、添加文字

使用工具：Spire.PDF for .NET

• 获取方法1：通过官网下载。

• 获取方法2：通过Nuget。

在进行代码编辑前，请先添加Spire.Pdf. dll到项目程序集中，同时添加相应的命名空间。

注： 该组件提供了两个类PdfTable和PdfGrid用于创建表格。下面是两种方法来添加表格的全部代码，供参考。

两种类用于创建表格的异同：

【示例1】通过PdfTable类来创建表格

using System.Drawing;
using Spire.Pdf;
using Spire.Pdf.Tables;
using Spire.Pdf.Graphics;
using System.Data;

namespace DrawTable1_PDF
{
  class Program
    {
       static void Main(string[] args)
         {
            //创建一个PdfDocument类对象并向文档新添加一页
            PdfDocument doc = new PdfDocument();
            PdfPageBase page = doc.Pages.Add();

            //创建一个PdfTable对象
            PdfTable table = new PdfTable();
            //设置字体
            table.Style.DefaultStyle.Font = new PdfTrueTypeFont(new Font("Arial Unicode MS", 9f), true);
            table.Style.HeaderStyle.Font = new PdfTrueTypeFont(new Font("Arial Unicode MS", 9f), true);
            //创建一个DataTable并写入数据
            DataTable dataTable = new DataTable();
            dataTable.Columns.Add("产品类型");
            dataTable.Columns.Add("产品编号");
            dataTable.Columns.Add("采购数额（件）");
            dataTable.Columns.Add("所属月份");
            dataTable.Rows.Add(new string[] { "A", "00101", "35", "7月"});
            dataTable.Rows.Add(new string[] { "B", "00102", "56", "8月"});
            dataTable.Rows.Add(new string[] { "C", "00103", "25", "9月"});

            //填充数据到PDF表格
            table.DataSource = dataTable;
            //显示表头（默认不显示）
            table.Style.ShowHeader = true;

            //在BeginRowLayout事件处理方法中注册自定义事件
            table.BeginRowLayout += Table_BeginRowLayout;

            //将表格绘入PDF并指定位置和大小
            table.Draw(page, new RectangleF(0, 60, 200, 200));

            //保存到文档并预览
            doc.SaveToFile("PDF表格_1.pdf");
            System.Diagnostics.Process.Start("PDF表格_1.pdf");
          }

        //在自定义事件中设置行高
        private static void Table_BeginRowLayout(object sender, BeginRowLayoutEventArgs args)
          {
            args.MinimalHeight = 10f;
          }
      }
 }

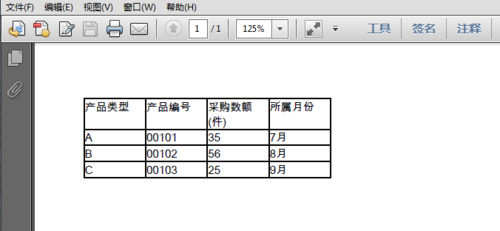

运行程序生成文档，如下图

【示例2】通过PdfGrid类来添加表格

using Spire.Pdf;
using System.Drawing;
using Spire.Pdf.Grid;
using Spire.Pdf.Graphics;
using Spire.Pdf.Tables;
namespace DrawTable_PDF
{
  class Program
    {
       static void Main(string[] args)
         {
         //创建一个PdfDocument类对象，并新添加一页到PDF文档
         PdfDocument doc = new PdfDocument();
         PdfPageBase page = doc.Pages.Add();

         //创建一个PdfGrid对象
         PdfGrid grid = new PdfGrid();

         //设置单元格边距和表格默认字体
         grid.Style.CellPadding = new PdfPaddings(1, 1, 1, 1);
         grid.Style.Font = new PdfTrueTypeFont(new Font("Arial Unicode MS", 9f), true);

         //添加一个5行6列表格到新建的PDF文档
         PdfGridRow row1 = grid.Rows.Add();
         PdfGridRow row2 = grid.Rows.Add();
         PdfGridRow row3 = grid.Rows.Add();
         PdfGridRow row4 = grid.Rows.Add();
         PdfGridRow row5 = grid.Rows.Add();
         grid.Columns.Add(6);
         //设置列宽
         foreach (PdfGridColumn col in grid.Columns)
          {
             col.Width = 55f;
           }

           //写入数据
           row1.Cells[0].Value = "新入职员工基本信息";
           row2.Cells[0].Value = "入职时间";
           row2.Cells[1].Value = "姓名";
           row2.Cells[2].Value = "部门";
           row2.Cells[3].Value = "学历";
           row2.Cells[4].Value = "联系电话";
           row2.Cells[5].Value = "正式员工";
           row3.Cells[0].Value = "3月";
           row3.Cells[1].Value = "马超";
           row3.Cells[2].Value = "研发部";
           row3.Cells[3].Value = "硕士";
           row3.Cells[4].Value = "153****6543";
           row3.Cells[5].Value = "是";
           row4.Cells[0].Value = "4月";
           row4.Cells[1].Value = "刘陵";
           row4.Cells[2].Value = "研发部";
           row4.Cells[3].Value = "本科";
           row4.Cells[4].Value = "176****5464";
           row4.Cells[5].Value = "是";
           row5.Cells[0].Value = "4月";
           row5.Cells[1].Value = "张丽";
           row5.Cells[2].Value = "研发部";
           row5.Cells[3].Value = "本科";
           row5.Cells[4].Value = "158****4103";
           row5.Cells[5].Value = "是";
           //水平和垂直方向合并单元格
           row1.Cells[0].ColumnSpan = 6;
           row4.Cells[0].RowSpan = 2;
           row3.Cells[2].RowSpan = 3;
           row4.Cells[3].RowSpan = 2;
           //设置单元格内文字对齐方式
           PdfTable table = new PdfTable();
           row1.Cells[0].StringFormat = new PdfStringFormat(PdfTextAlignment.Center);
           row4.Cells[0].StringFormat = new PdfStringFormat(PdfTextAlignment.Justify, PdfVerticalAlignment.Middle);
           row3.Cells[2].StringFormat = new PdfStringFormat(PdfTextAlignment.Justify, PdfVerticalAlignment.Middle);
           row4.Cells[3].StringFormat = new PdfStringFormat(PdfTextAlignment.Justify, PdfVerticalAlignment.Middle);
           //设置单元格背景颜色
           row1.Cells[0].Style.BackgroundBrush = PdfBrushes.LightGreen;
           //设置表格边框颜色、粗细
           PdfBorders borders = new PdfBorders();
           borders.All = new PdfPen(Color.Black, 0.1f);
           foreach (PdfGridRow pgr in grid.Rows)
           {
            foreach (PdfGridCell pgc in pgr.Cells)
             {
                pgc.Style.Borders = borders;
              }
           }
           //在指定位置绘入表格
           grid.Draw(page, new PointF(0, 40));

           //保存到文档
           doc.SaveToFile("PDF表格.pdf");
           System.Diagnostics.Process.Start("PDF表格.pdf");
        }
    }
}

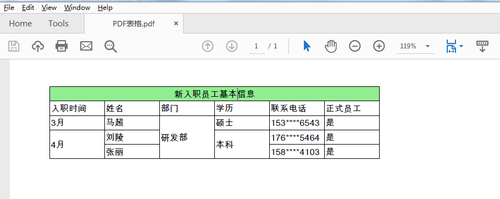

表格生成效果：

【示例3】添加嵌套表格

using Spire.Pdf;
using Spire.Pdf.Graphics;
using Spire.Pdf.Grid;
using System.Drawing;
using System.Windows.Forms;
using System;
namespace NestedTable_PDF
{
  class Program
    {
      static void Main(string[] args)
        {
        //实例化PdfDocument类，并添加页面到新建的文档
        PdfDocument pdf = new PdfDocument();
        PdfPageBase page = pdf.Pages.Add();

        //添加字体、画笔，写入文本到PDF文档
        PdfTrueTypeFont font = new PdfTrueTypeFont(new Font("行楷", 11f), true);
        PdfPen pen = new PdfPen(Color.Gray);
        string text = "2018 Pyeongchang Olympic Winter Games Medal Ranking";
        page.Canvas.DrawString(text, font, pen, 100, 50);

        //创建一个PDF表格，并添加两行
        PdfGrid grid = new PdfGrid();
        PdfGridRow row1 = grid.Rows.Add();
        PdfGridRow row2 = grid.Rows.Add();

        //设置表格的单元格内容和边框之间的上、下边距
        grid.Style.CellPadding.Top = 5f;
        grid.Style.CellPadding.Bottom = 5f;
        //添加三列，并设置列宽
        grid.Columns.Add(3);
        grid.Columns[0].Width = 120f;
        grid.Columns[1].Width = 150f;
        grid.Columns[2].Width = 120f;
        //创建一个一行两列的嵌套表格
        PdfGrid embedGrid1 = new PdfGrid();
        PdfGridRow newRow = embedGrid1.Rows.Add();
        embedGrid1.Columns.Add(2);
        //设置嵌套表格的列宽
        embedGrid1.Columns[0].Width = 50f;
        embedGrid1.Columns[1].Width = 60f;

        //初始化SizeF类，设置图片大小
        SizeF imageSize = new SizeF(45, 35);
        //实例化PdfGridCellContentList、PdfGridCellContent类，加载添加到嵌套表格的图片
        PdfGridCellContentList contentList = new PdfGridCellContentList();
        PdfGridCellContent content = new PdfGridCellContent();
        content.Image = PdfImage.FromFile("1.png");
        content.ImageSize = imageSize;
        contentList.List.Add(content);

        //实例化PdfStringFormat、PdfTrueTypeFont类，设置单元格文字对齐方式、字体、字号等
        PdfStringFormat stringFormat = new PdfStringFormat(PdfTextAlignment.Center, PdfVerticalAlignment.Middle);

        //设置嵌套表格的单元格的值，并应用格式
        newRow.Cells[0].Value = "Norway";
        newRow.Cells[0].StringFormat = stringFormat;
        newRow.Cells[1].Value = contentList; //将图片添加到嵌套表格的第二个单元格
        newRow.Cells[1].StringFormat = stringFormat;

        //设置第一个表格的单元格的值和格式
        row1.Cells[0].Value = "Rank";
        row1.Cells[0].StringFormat = stringFormat;
        row1.Cells[0].Style.Font = font;
        row1.Cells[0].Style.BackgroundBrush = PdfBrushes.LightSalmon;
        row1.Cells[1].Value = "Country";
        row1.Cells[1].StringFormat = stringFormat;
        row1.Cells[1].Style.Font = font;
        row1.Cells[1].Style.BackgroundBrush = PdfBrushes.LightSalmon;
        row1.Cells[2].Value = "Total";
        row1.Cells[2].StringFormat = stringFormat;
        row1.Cells[2].Style.Font = font;
        row1.Cells[2].Style.BackgroundBrush = PdfBrushes.LightSalmon;
        row2.Cells[0].Value = "1";
        row2.Cells[0].StringFormat = stringFormat;
        row2.Cells[0].Style.Font = font;
        row2.Cells[1].Value = embedGrid1; //将嵌套表格添加到第一个表格的第二行第二个单元格
        row2.Cells[1].StringFormat = stringFormat;
        row2.Cells[2].Value = "39";
        row2.Cells[2].StringFormat = stringFormat;
        row2.Cells[2].Style.Font = font;

        //将表格绘制到页面指定位置
        grid.Draw(page, new PointF(30f, 90f));

        //保存文档并打开
        pdf.SaveToFile("result.pdf");
        System.Diagnostics.Process.Start("result.pdf");
     }
   }
}

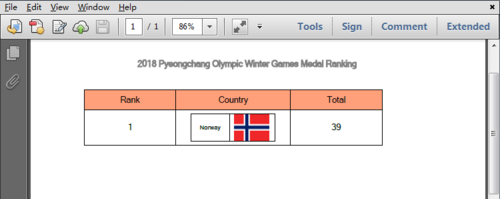

嵌套表格添加效果：

以上是本篇文章对C# 在PDF 中创建表格的全部内容。更多关于PDF中绘制表格的内容，可点击查看视频教程!

（本文完）
