支付银行网关重构设计

为什么 ？

• 技术框架采用比较老的框架，项目不是基于Maven，依赖管理复杂。
• 基于JFinal 框架，接口&参数定义不清晰。
• 代码多人经手，结构混乱，可维护性差。开发该系统的人，基本上都离职光，导致目前团队内没有一个人对该系统的代码熟悉。
• 可测性不强（大部分功能，无法通过Mock 第三方接口来充分测试，尤其是异常流程测试）。
• 无资损熔断机制（目前对于能力有缺陷的通道没有基于对方业务不可用的异常金额熔断机制）。
• 日志打印不规范，定位问题麻烦，无法根据日志进行告警设置（所有的日志基本都是INFO），导致出现故障，都是业务方先发现。

重构目标

• 采用基于Maven 的项目，统一管理依赖。
• 采用成熟流行的Spring Boot，重新抽象，提供统一的门面接口，对业务方屏蔽细节，代码结构清晰，提高可维护性、可扩展性。
• 变化与不变分离，防止每次修改污染到其他功能，导致每次上线，都要回归所有的功能，增加测试的工作量。
• 适配可测性需求，可以通过Mock 第三方接口进行异常模拟测试。
• 规范日志打印，方便问题定位，并做好异常告警买点，能够及时发现异常。
• 增加资损熔断
• 能够基于业务进行接口级进行灰度。

风险与对策

• 重构、改动大、开发时间短（封闭开发12天，投入人力3.5人）
• 测试工作量大，测试投入少（投入人力1人，预计测试5天）

方法论

• 抽象：共性和个性分离，变化与不变分离。
• 职责清晰：基于SOA机制，系统之间依赖于接口，系统之间互相屏蔽细节。
• 系统等级化原则：原则上底层是不能直接调用上层接口，从而避免循环关系、等到等级化的原则。
• 兜底：从资损的角度来看，系统设计必须存在兜底的策略（控制资损为第一原则）。
• 敏捷开发：基于银行通道、接口来进行开发（基于Story），持续交付（解决测试工作量峰值），基于Story提测，避免测试等待、突然忙碌。

工具

设计

系统架构

关键设计点

动力视图

系统流程图：

动力视图说明

• 简要画出子系统之间的调用。
• Timer：定时任务采用指数退避算法进行重试，到达一定的数次，采用固定的时间去尝试。
• 反应堆系统：采用队列、异步调用打破系统循环关系。
• Timer 与BankProxy的调用：BankProxy根据路由关系，路由到相应的BankFront。

事务补偿策略

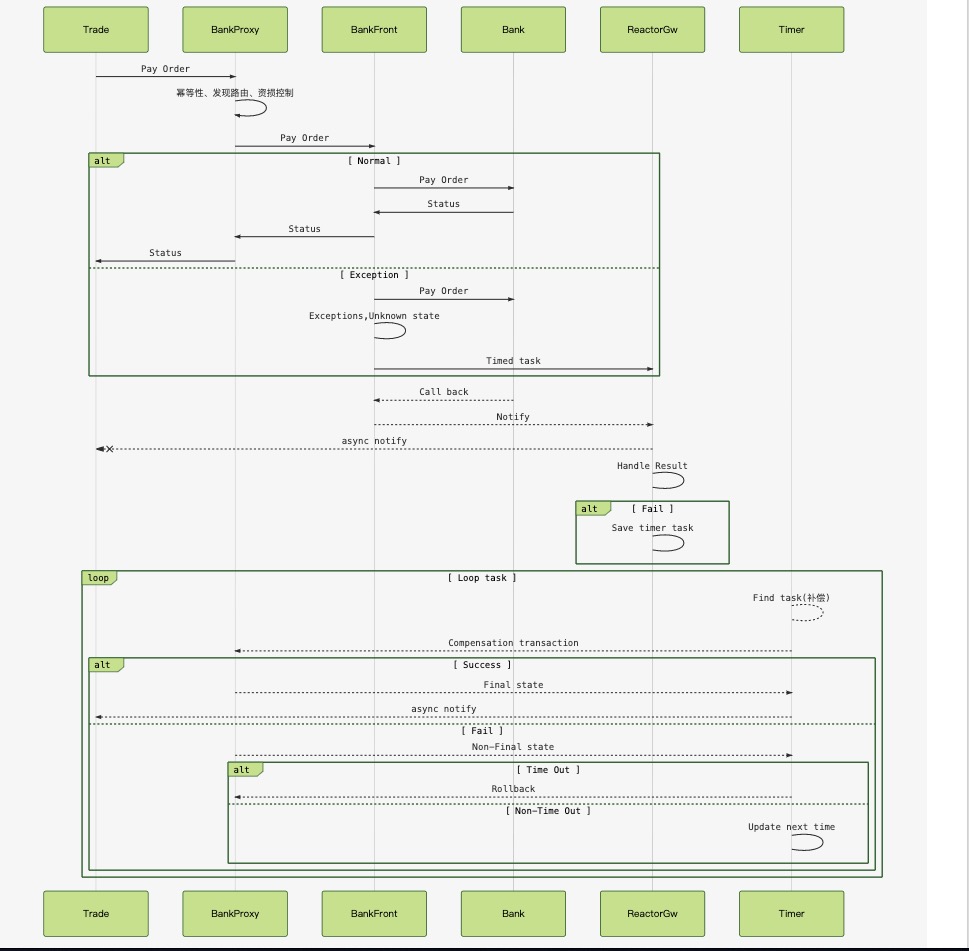

补偿流程图

关键设计

• 状态未知：网络读超时，被调用方返回未知的状态码（该错误码不能说明成功或者失败，对于成功的错误码必须是明确的状态，同时失败的状态码必须）。
• 假如成功状态是200，那么失败的状态 禁止：非200的状态，失败的状态，必须列出，比如201，202。其他状态认为非终态，比如203。
• 补偿机制：注意幂等性操作，先查询、后补偿（一般是查询对方状态，更新本地状态）。
• 通道能力：被依赖的通道具备查询接口，则进行指数退避补偿。被依赖的通道不具备查询接口，则进行资损熔断。

兜底

做最坏的打算，系统设计总会有不尽人意的地方，所以必须做最坏的打算。 系统设计如此，人生亦如此。

正确认识成功或者失败

• 区分业务上的成功 和业务上的失败。
• 内部失败：比如写数据库失败。
• 如果是业务成功 + 内部失败，则可以返回调用方业务成功或者Pengding。
• 如果业务失败，则返回调用方业务失败。

一个血的案例

• 这个例子 由于没有正确识别业务成功 和内部失败，导致资金损失。

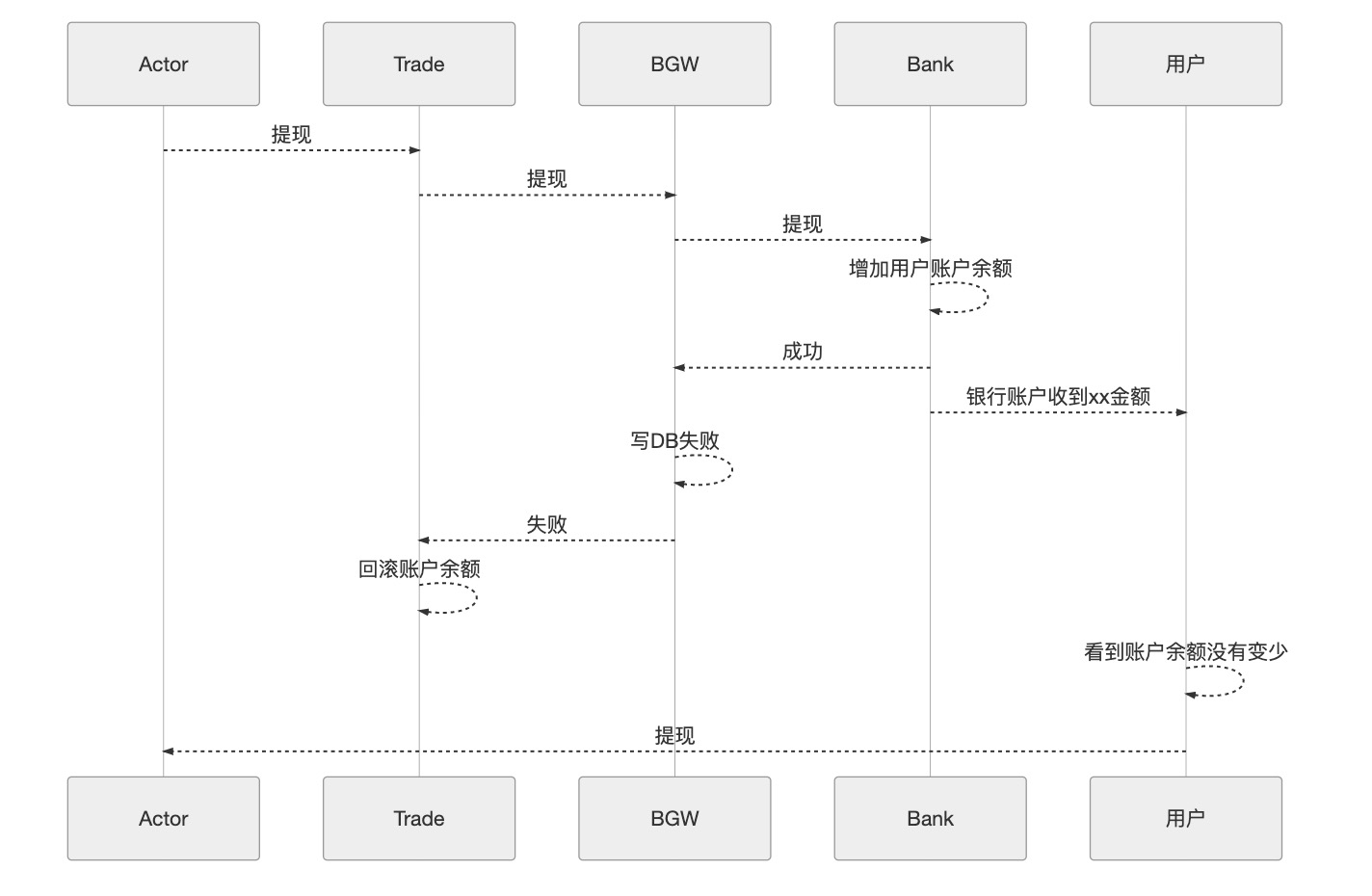

血案产生的流程：

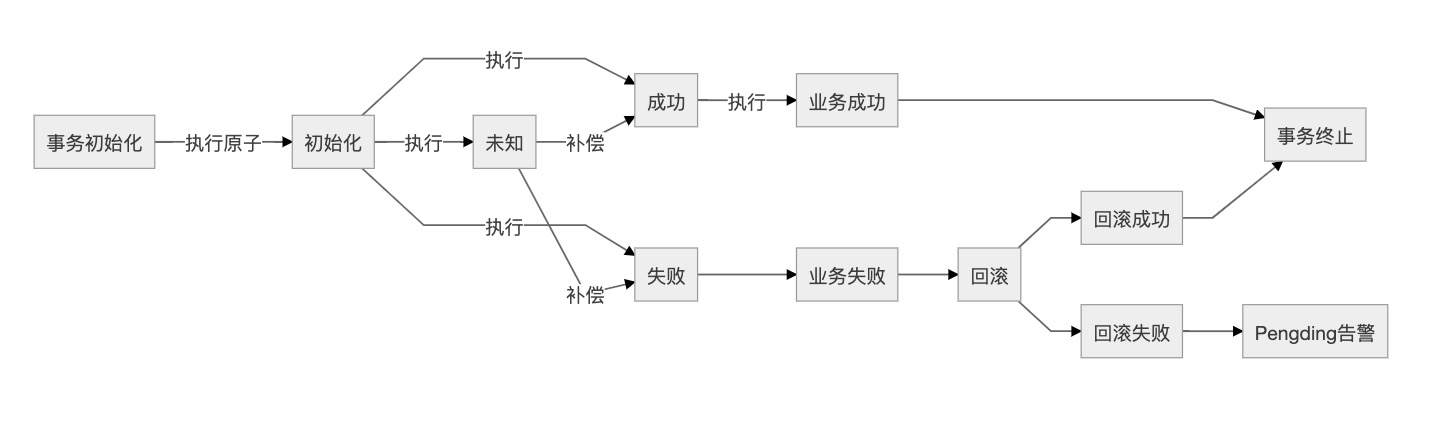

资损控制策略

平滑升级（灰度）

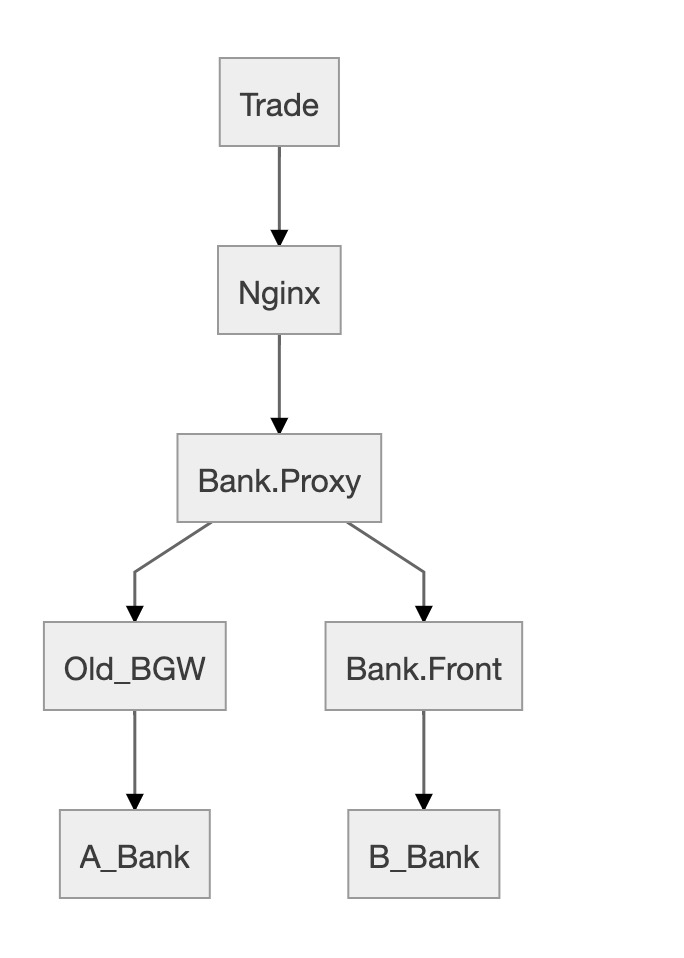

通过BankProxy 灰度

• 通过Proxy 基于银行通道的灰度

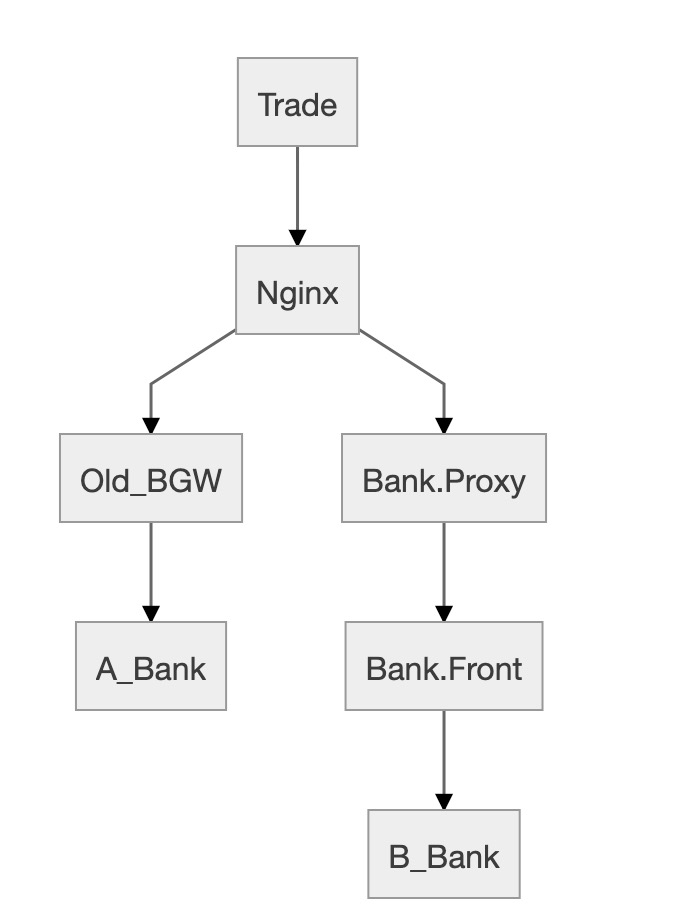

通过Nginx 灰度

架构优点

变化与不变的分离

• 反应堆系统（Reactor）：依赖于抽象，逻辑是稳定的。
• Bank_Proxy：依赖于抽象，是稳定的。
• Bank_Front：是变化的，可以微服务（模块化），对变化的边界是可控的。
