Markdown 进阶技能:用代码画流程图(编程零基础也适用)

2019.09.21 23:50 4397浏览

这篇文章主要介绍

  • 流程图基础
  • 以写代码的方式画流程图

相比于使用画图工具拖拽画图,用代码画图有什么好处?

  • 首先,这种方式非常轻便,无需安装复杂的画图应用。Typora 等多种 Markdown 编辑器自带有画图扩展(这也是 Markdown 能画图的原因,因为用到了扩展)
  • 其次,拖拽画图时需要考虑图形尺寸和对齐问题,而代码画图不需要考虑这些,一切均自动调整
  • 另外,想象下你在写文档时,随手一段代码就插入了一幅流程图,这多么酷炫!

虽说要使用代码,但其实这些代码非常简单,编程零基础也可以轻松学会,只要运用一些联想记忆即可。

流程图基础

考虑到有些读者可能不了解流程图,为此这里先作一些简单介绍,如果你熟悉流程图可以跳过这段内容直接看下一小节。

流程图,顾名思义,就是表示一个事件或活动的流程的图示。

流程图常用符号及含义

流程图的符号有很多,但常用的也就几个。

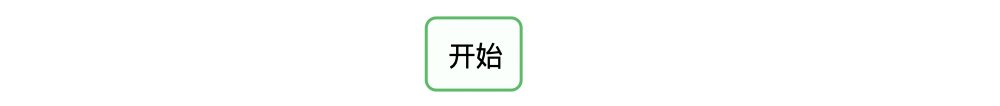

  1. 圆角矩形:表示开始和结束

  1. 矩形:表示过程,也就是整个流程中的一个环节

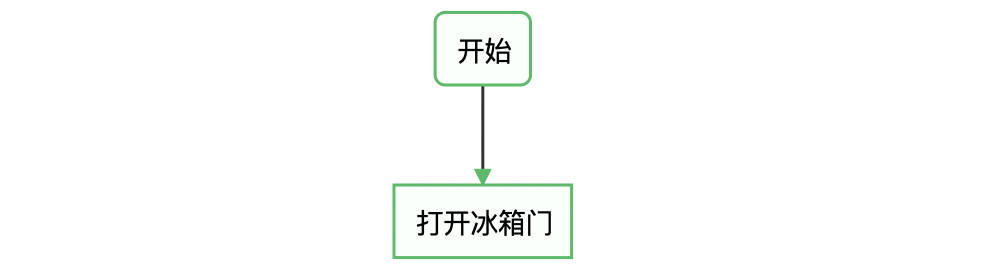

  1. 单向箭头线段:表示流程进行方向

  1. 菱形:表示判断、决策

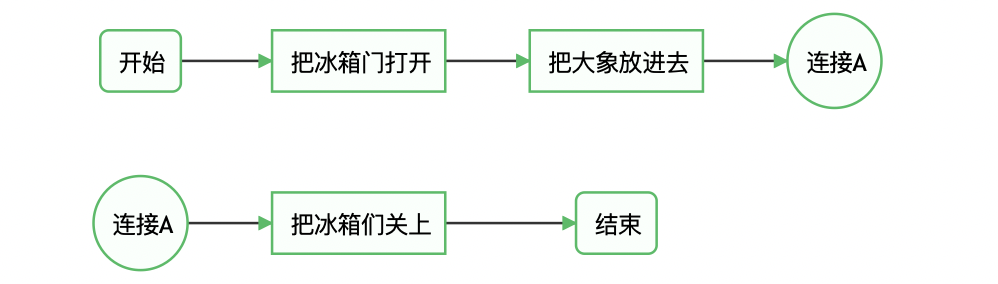

  1. 圆形:表示连接。为避免流程过长或有线段交叉,可将流程切开,圆形即相当于切口处的连接头(成对出现)

  1. 另外还有嵌入在以上图形中的描述文本

图示布局方向

在画流程图时,最常用的布局方向是

  • 从上向下
  • 从左向右

当然也允许从下向上画、从右向左画,但是这两种很少见。

代码画图基础

工具

君欲善其事,必先利其器。想要用代码画图,就得有支持这种方式的画图工具。这里介绍两款工具:

  1. 免费 Markdown 编辑器 Typora,非常好用且美观。其自带 mermaid 画图扩展。

在用 Typora 编写 Markdown 文本时,插入这样一个代码块:

```mermaid
……流程图代码……
```

其中流程图的代码便会自动被 mermaid 解析和渲染。演示视频

这样的使用方式很简单,其它的能支持 mermaid 的编辑器也可以这样使用,比如印X笔记。

  1. 如果你不想用 Markdown,可以选择网页版 mermaid 编辑器,免费且无需注册。链接:https://dwz.cn/hOMIoH4w

利器有了,现在来善其事。

起始代码

每次作图时,代码以 graph <布局方向> 开头,如:

graph TB
	...
	...

TB(Top Bottom)表示从上向下布局,另外三种是

  • BT
  • LR(Left Right)
  • RL

节点的画法

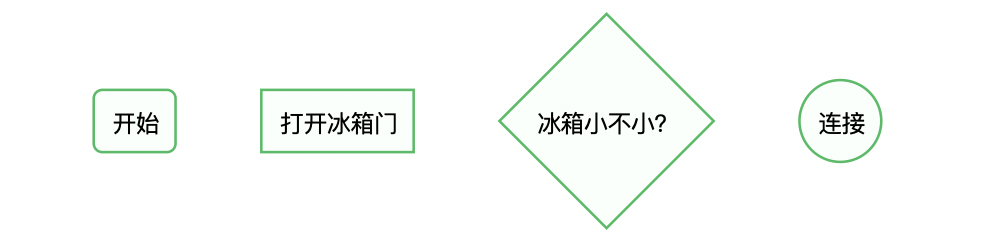

接下来,来画之前介绍过的四种节点(圆形、矩形、菱形、圆形)。四种节点对应四行代码,请仔细观察代码差异,并与对应的节点相比较。

graph TB
	A(开始)
	B[打开冰箱门]
	C{"冰箱小不小?"}
	D((连接))

看出玄机了吗?其实很简单,就是

  • 不同种类的括号对应不同的节点图形
  • 括号中的文字就是显示在节点中的描述
  • A B C D 这些字符是为节点取的名字,这个名字可以在之后反复利用(在编程里这相当于定义变量)

线段的画法

前面是节点的画法,再来看下线段的画法。线段用于连接节点,所以请结合刚才所学的节点一同来看:

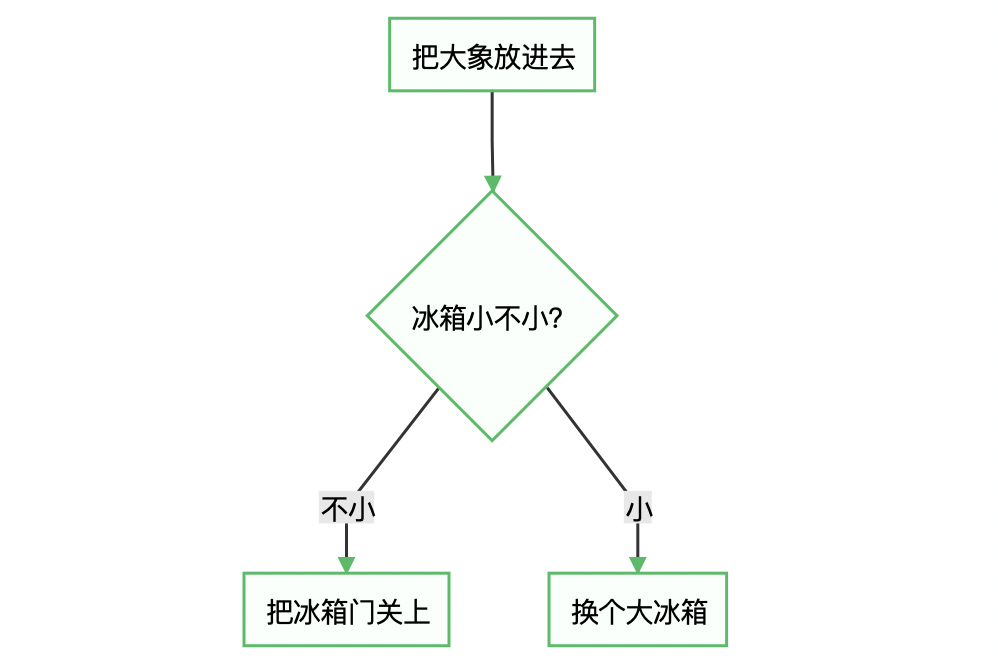

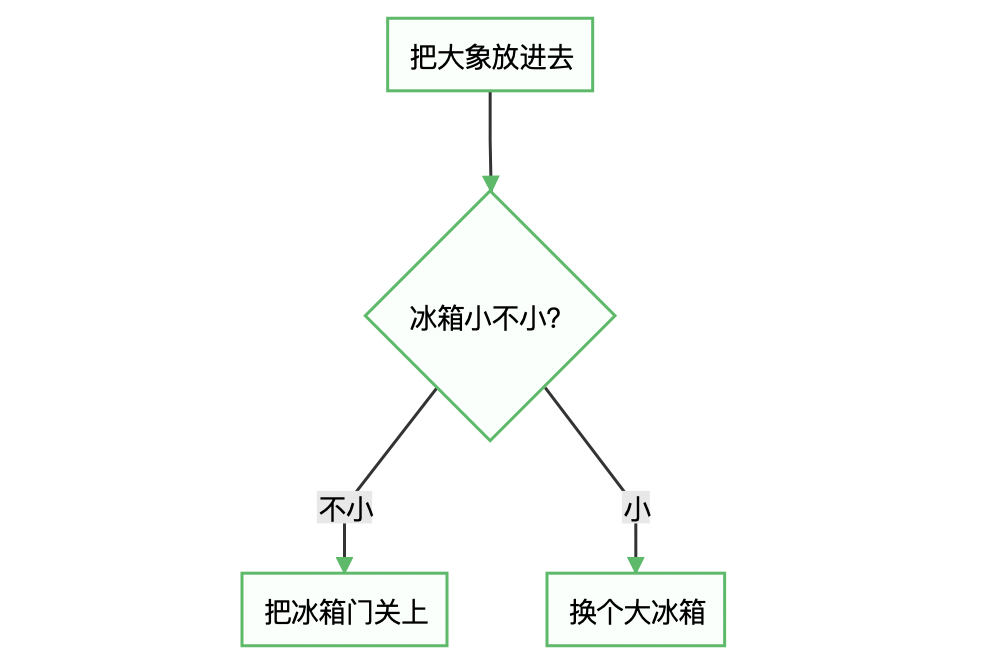

graph TB
	A[把大象放进去] --> B{"冰箱小不小?"}
	B -->|不小| C[把冰箱门关上]
	B -->|小| D[换个大冰箱]

是不是又发现了玄机!

上述 -->是带箭头线段,-->|不小|-->|小| 是加了描述文字的带箭头线段。它们都位于两个节点之间。

好了,要学的内容就是这些,意不意外!东西不多也不复杂,只要根据图案联想记忆即可。稍加练习后便能运用自如。

额外提示

  • 上一个代码示例中,B{"冰箱小不小?"} 这里的描述文字加了引号,是因为其中包含特殊字符 ,用引号包裹防止出错
  • 为节点取名为 A B C 不太合适,因为节点很多时容易产生混淆,不方便后续使用和阅读(编程时命名的重要性)。建议起有意义的名字
  • 除上述带箭头线段 --> 外,还有带箭头虚线线段 -.->、带箭头加粗线段 ==>、不带箭头线段 ---

完整示例

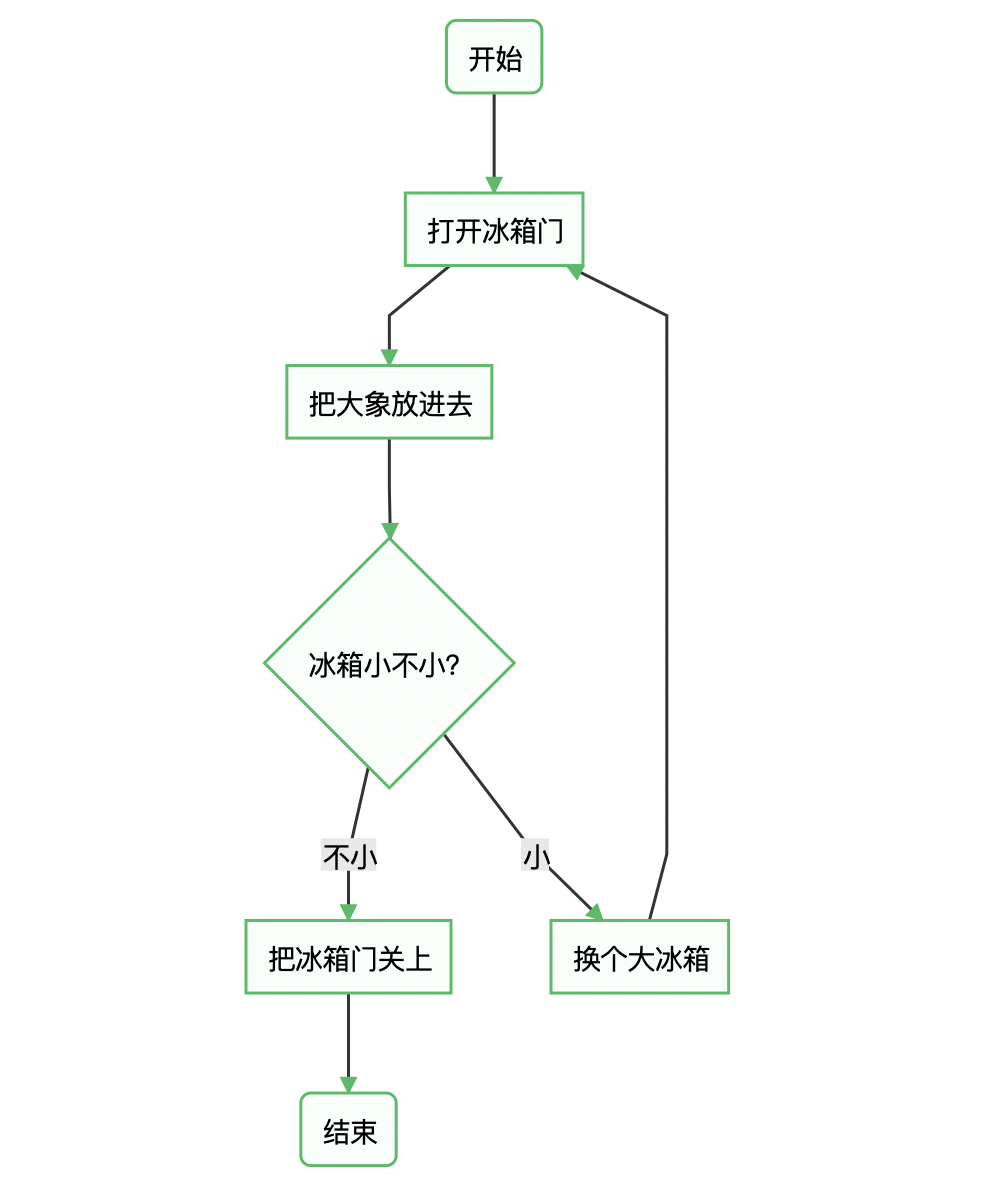

完成了上面的教程后,来看个完整例子体会下:

graph TB
	Start(开始) --> Open[打开冰箱门]
	Open --> Put[把大象放进去]
	Put[把大象放进去] --> IsFit{"冰箱小不小?"}
	IsFit -->|不小| Close[把冰箱门关上]
	Close --> End(结束)
	IsFit -->|小| Change[换个大冰箱]
	Change --> Open

花式用法

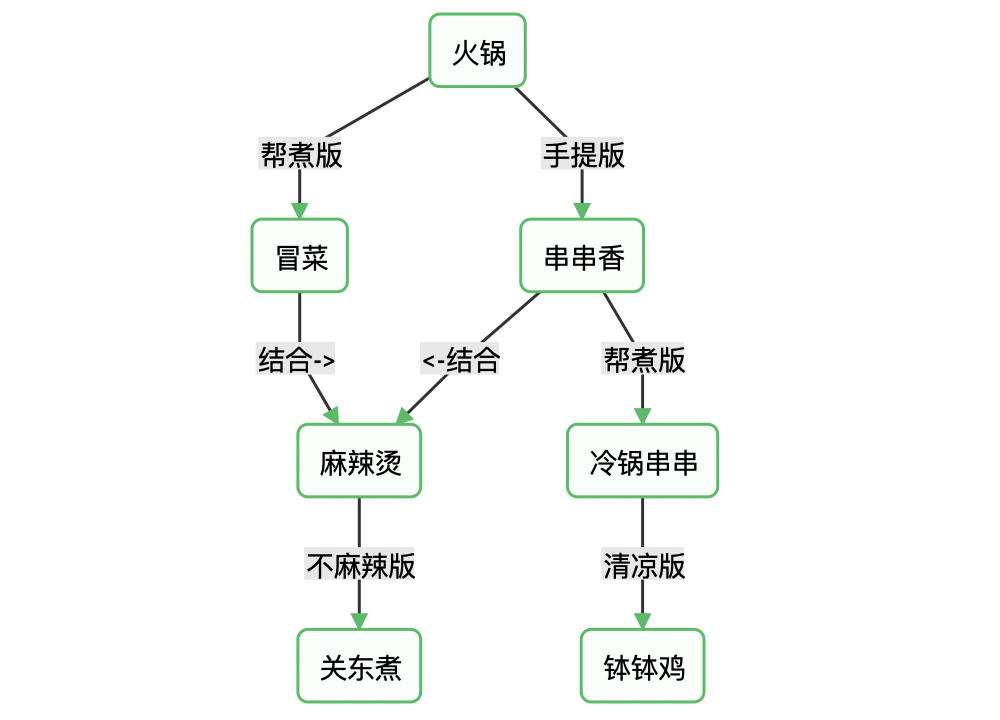

当然,节点和线段的表现力可以很丰富,不仅限于用于流程图,你也可以借助它们来表现其它内容。如下面是火锅冒菜麻辣烫的关系图!

本文为原创文章,首发于 https://dwz.cn/UnPnN79h
