虚幻4 UE4 蓝图之关卡蓝图实现自动开关门

标签:
C++

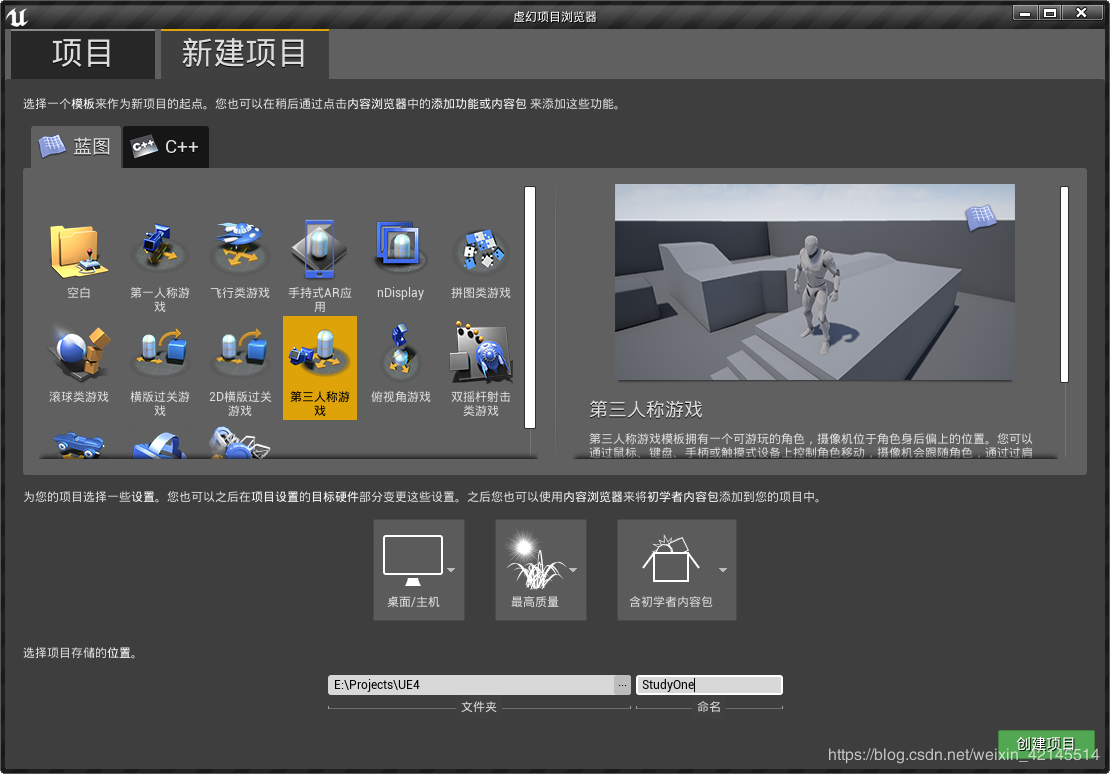

新建项目

在这里插入图片描述

往关卡中放置一个门

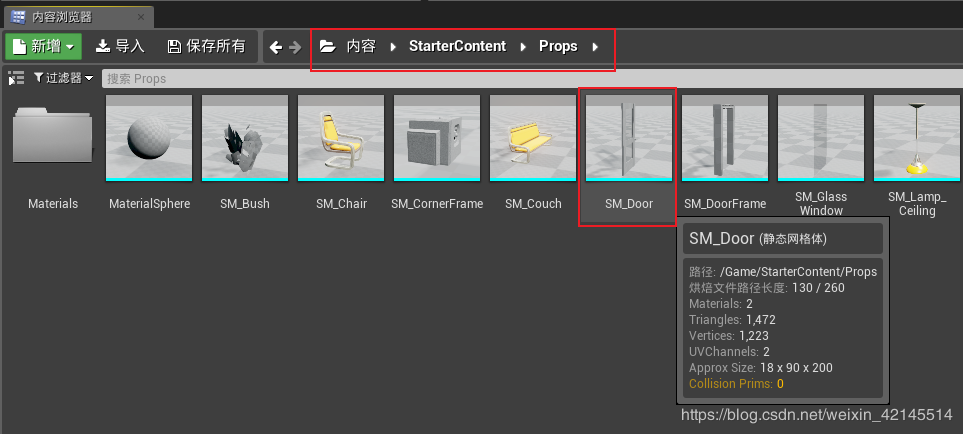

在内容浏览器中找到 门 的静态网格体
在这里插入图片描述

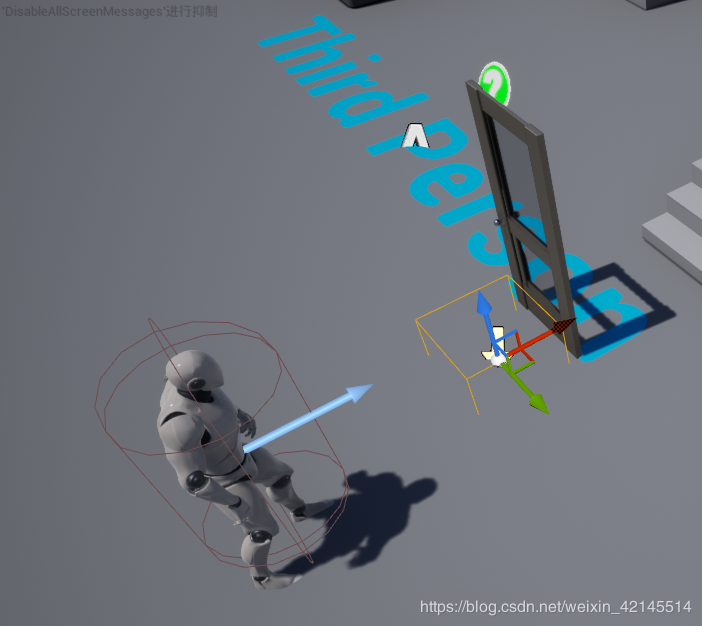

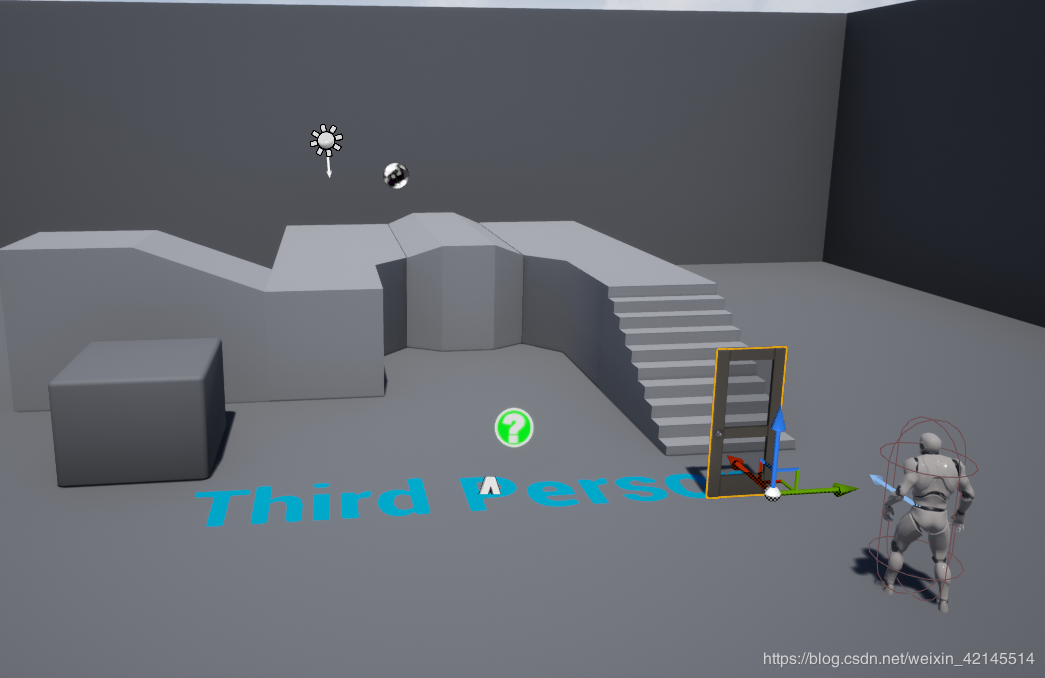

拖放到关卡中
在这里插入图片描述

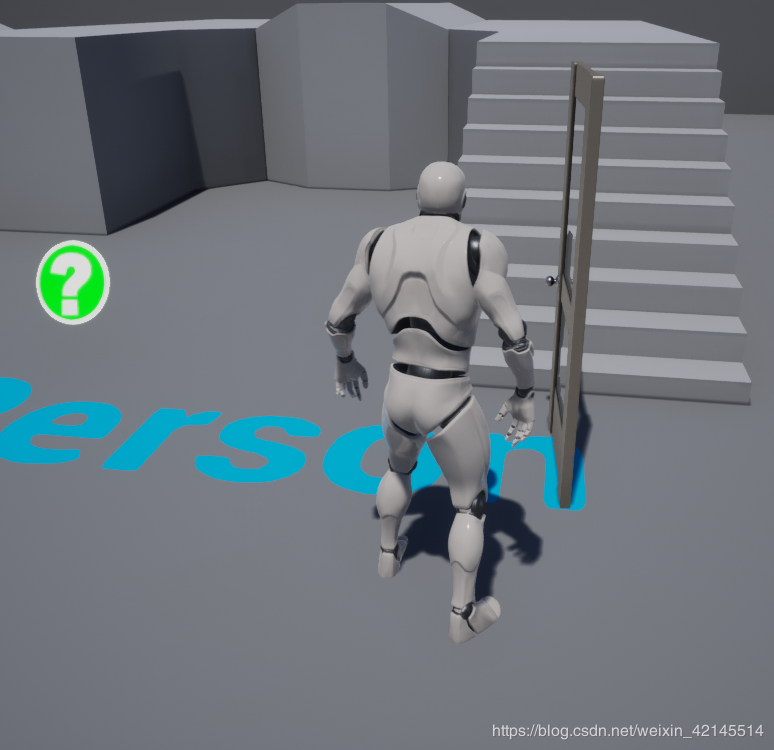

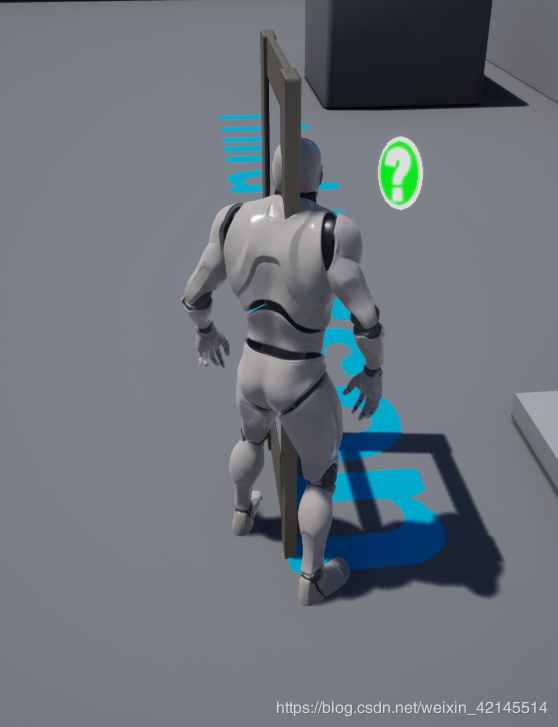

此时门默认没有碰撞,人物可以直接穿过
在这里插入图片描述

给门添加碰撞

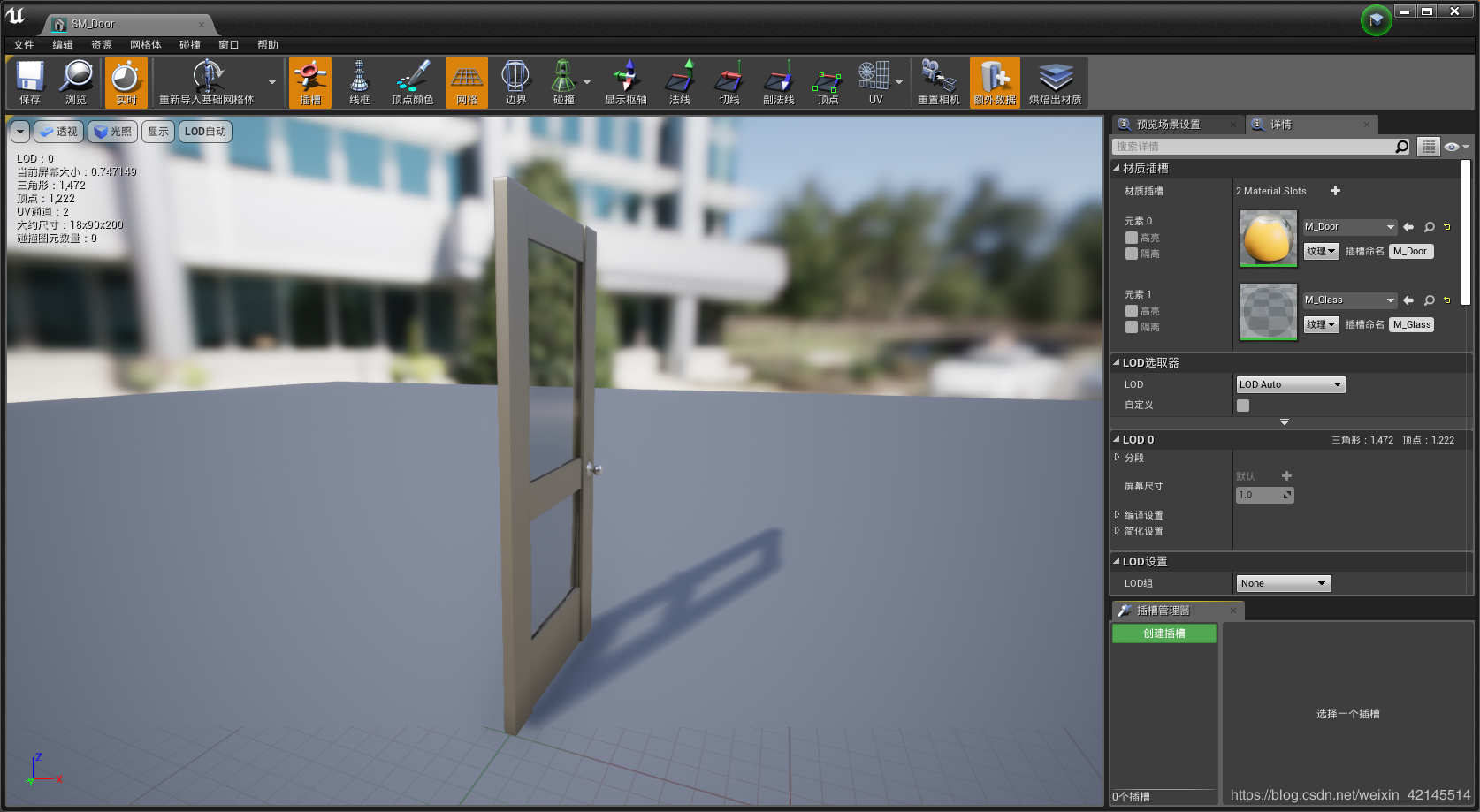

双击内容管理器中的 SM_Door,打开编辑窗口
在这里插入图片描述

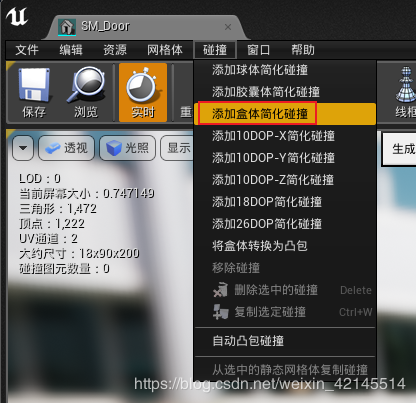

选择菜单“碰撞”-“添加盒体简化碰撞”,给门添加碰撞框架
在这里插入图片描述

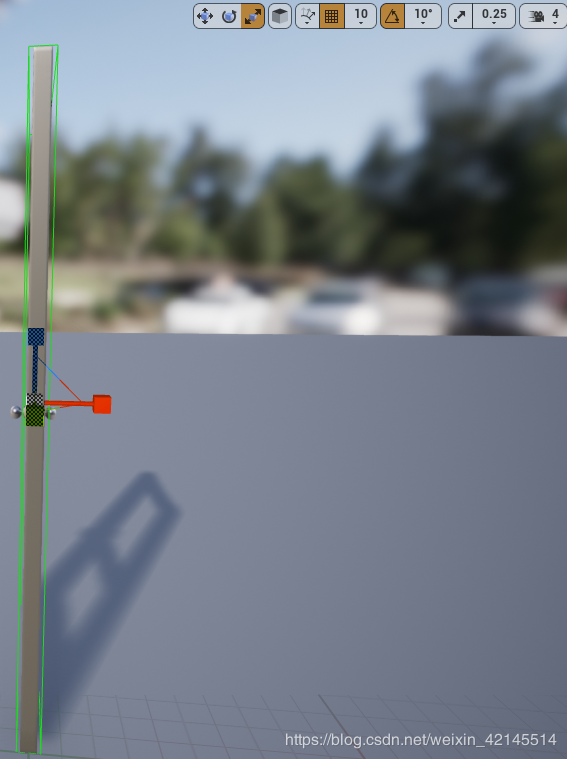

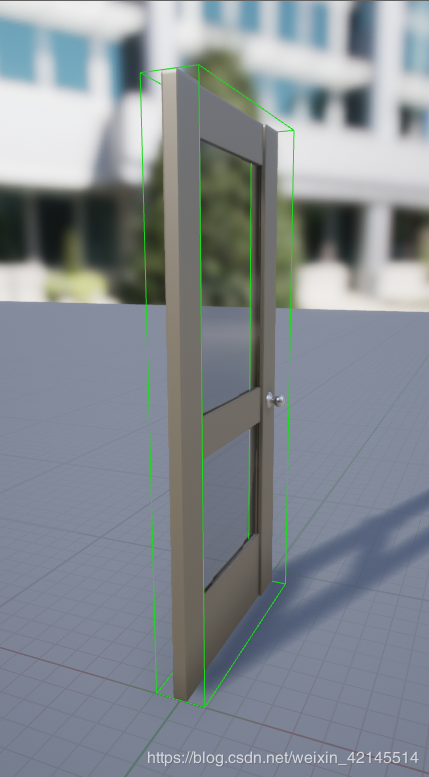

门周围的绿边框即是碰撞区域
在这里插入图片描述
通过缩放调整碰撞区域使其与门基本匹配
在这里插入图片描述

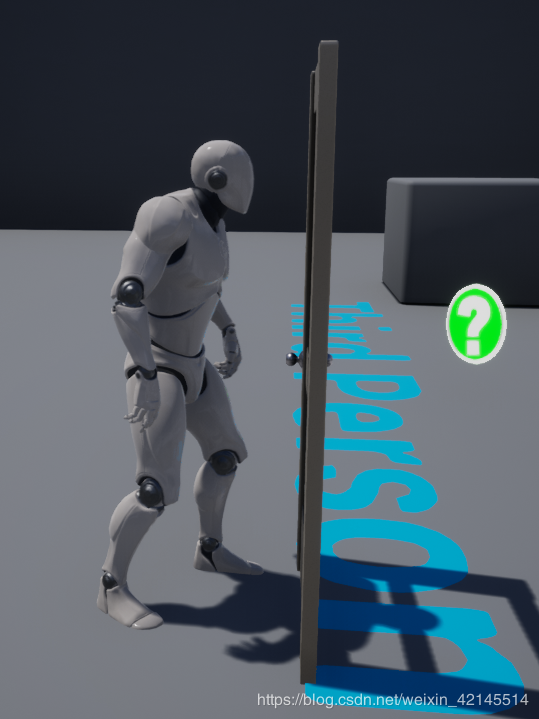

添加碰撞后保存,进入关卡可以发现人物已经无法穿过门
在这里插入图片描述

添加触发器

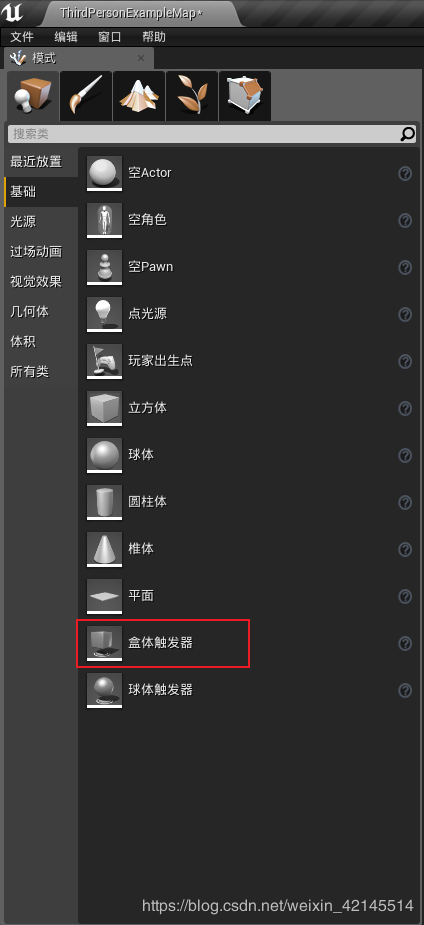

将盒体触发器拖入关卡中
在这里插入图片描述
在这里插入图片描述

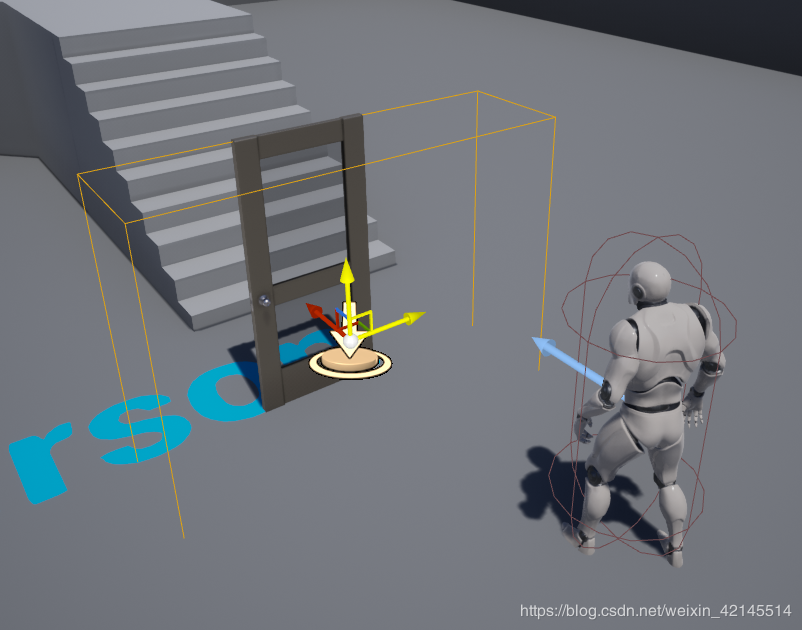

调整触发器大小及位置
在这里插入图片描述

将门设置为可移动

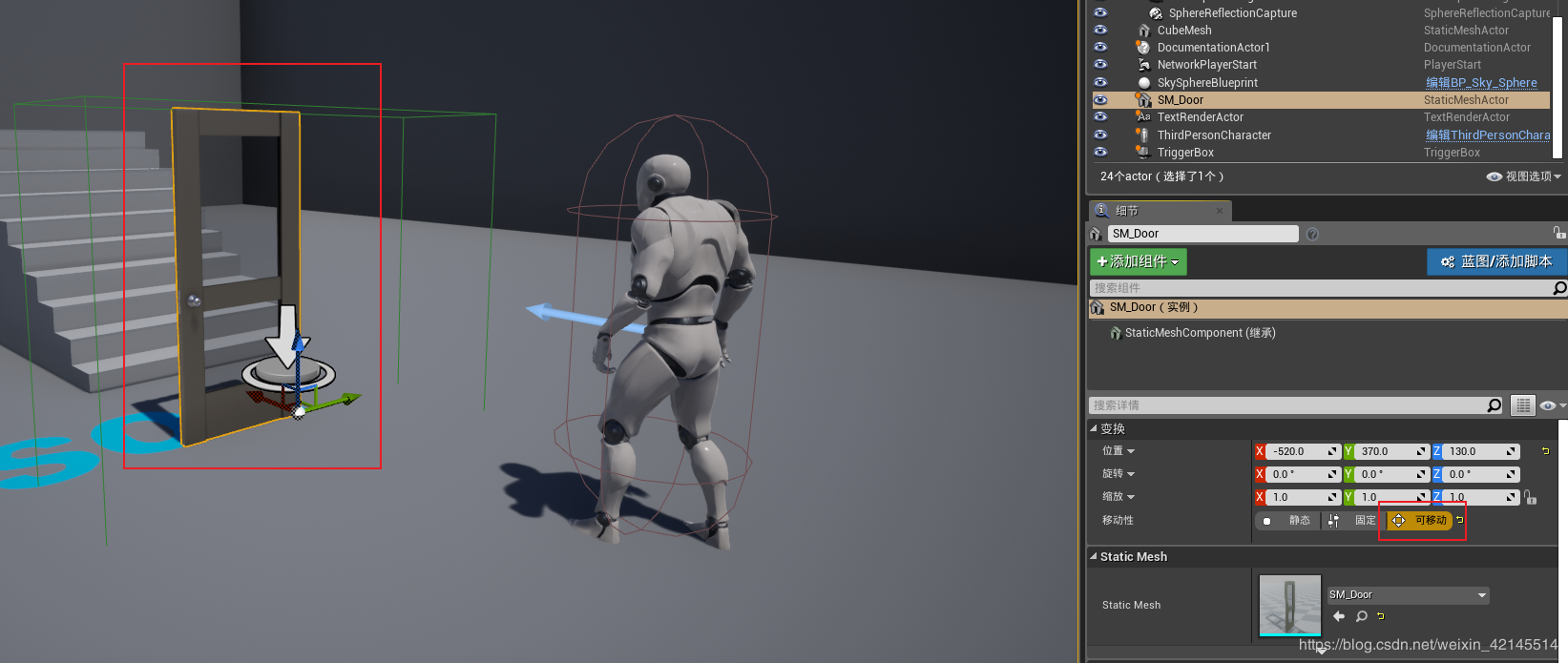

选中门,在细节面板中“变换”-“移动性”-切换为“可移动”
在这里插入图片描述

编辑关卡蓝图

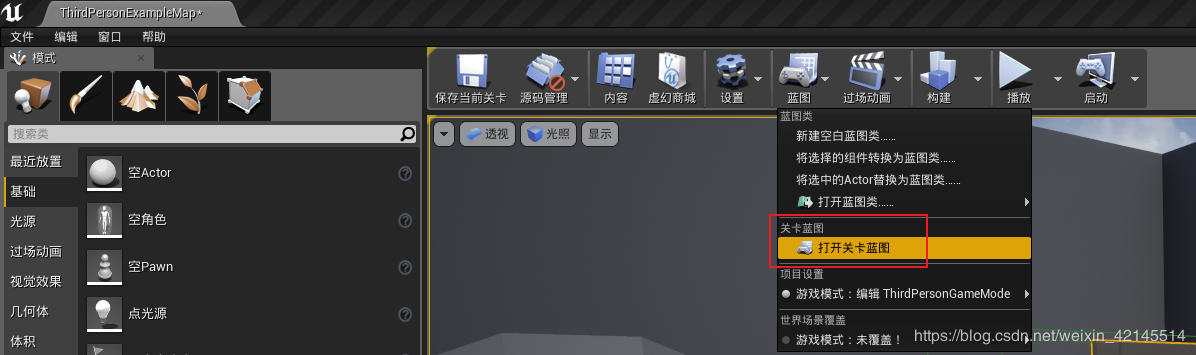

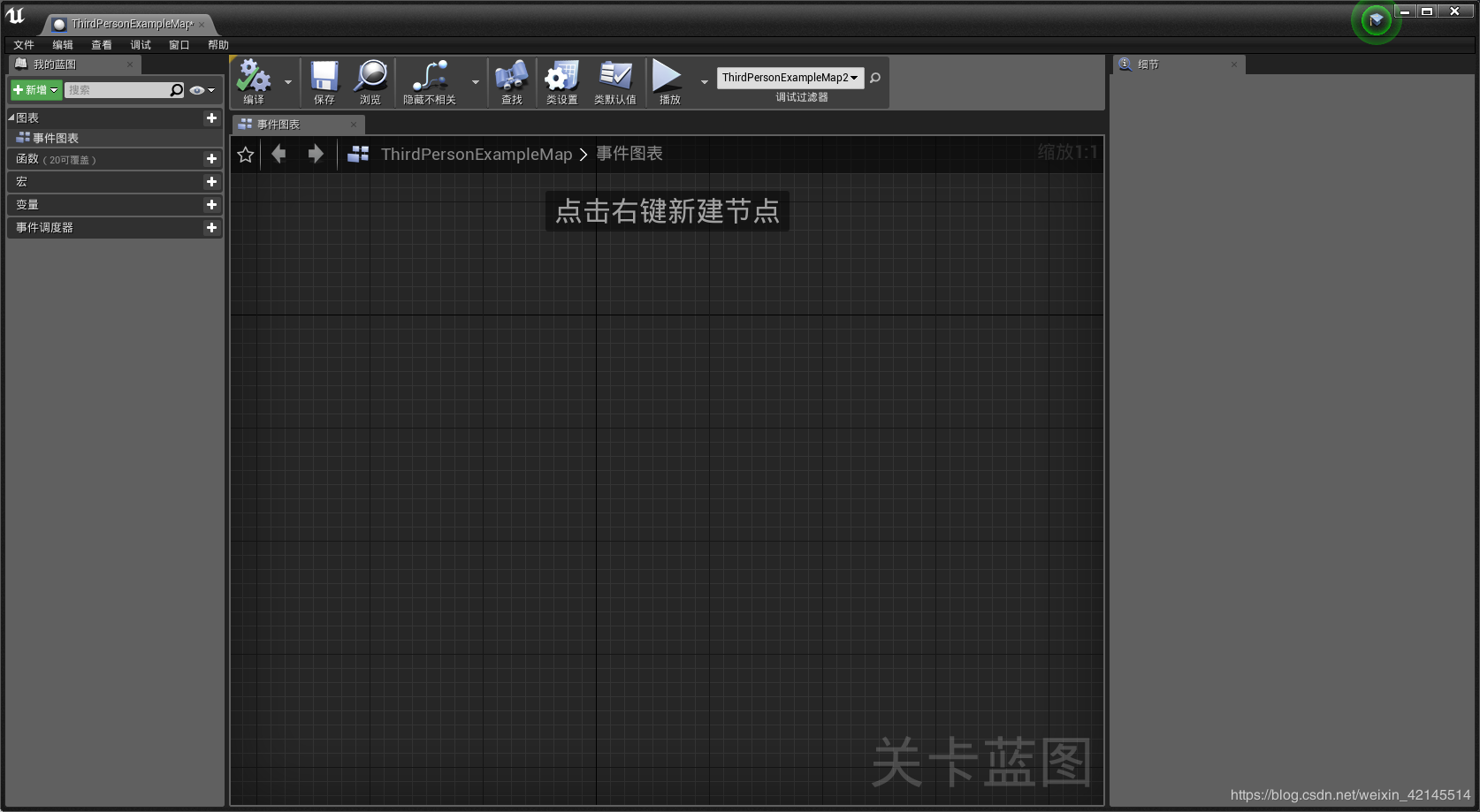

操作快捷菜单“蓝图”-“打开关卡蓝图”
在这里插入图片描述
在这里插入图片描述

添加触发器事件

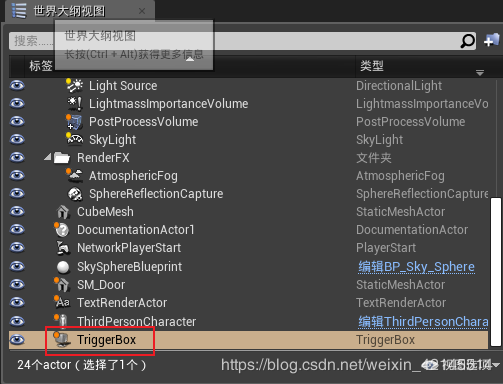

从世界大纲视图中选中触发器对象“TriggerBox”
在这里插入图片描述

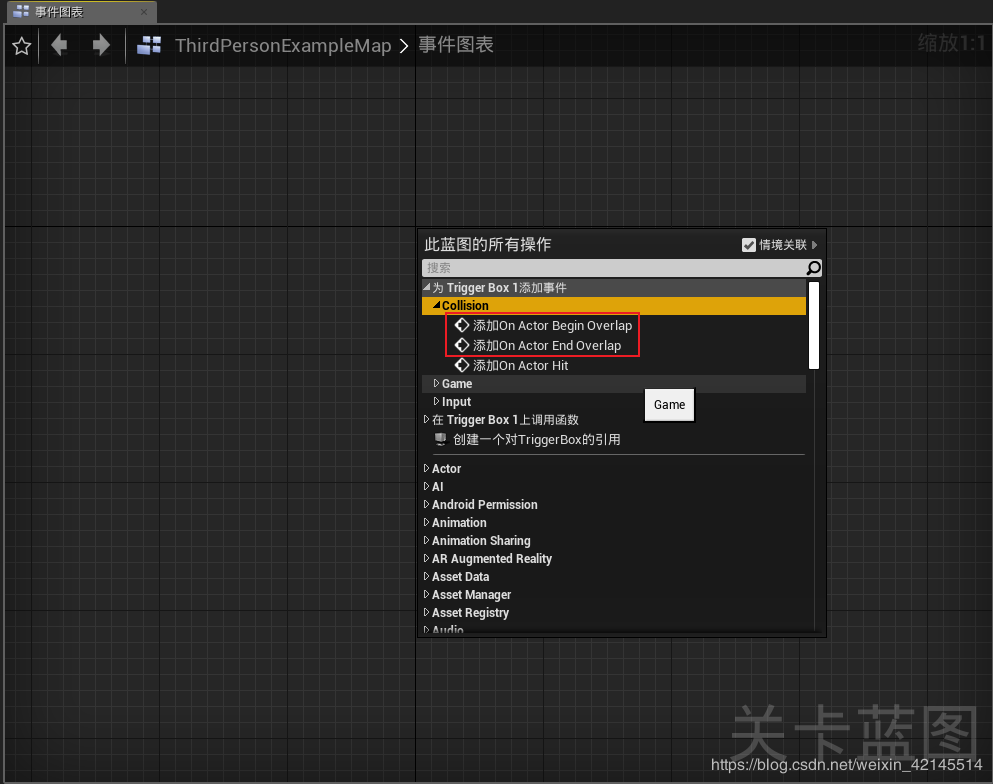

在空白处右键,添加 Begin Overlap 和 End Overlap 两个事件
在这里插入图片描述

添加Rotation设置蓝图

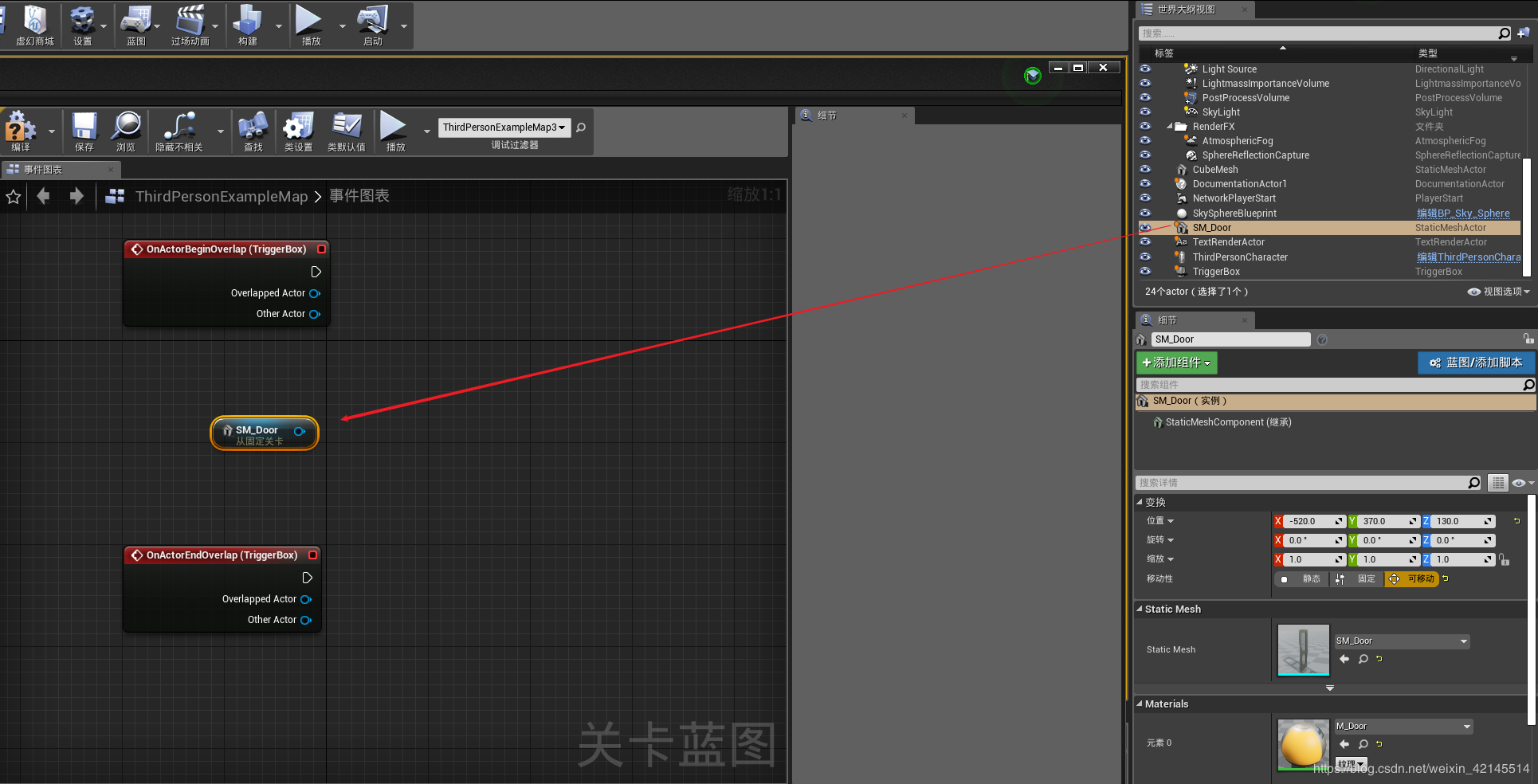

从世界大纲中将门的对象 SM_Door 拖进关卡蓝图
在这里插入图片描述

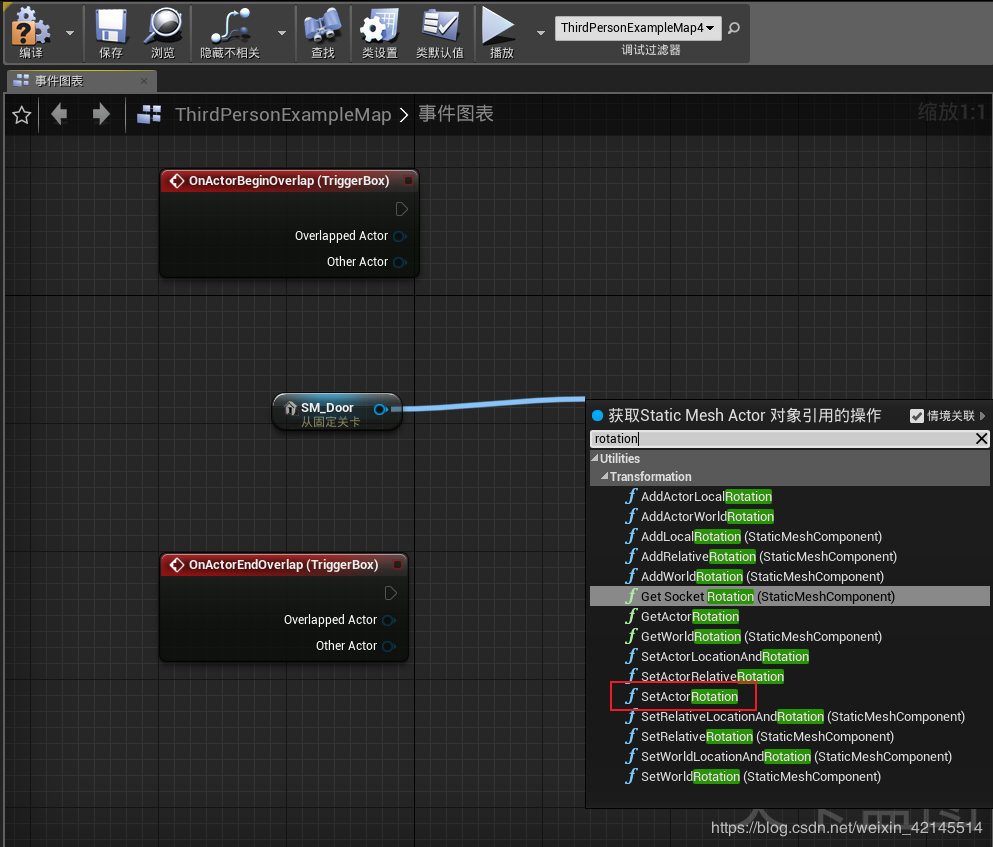

从 SM_Door 拖出节点 SetActorRotation
在这里插入图片描述

添加时间轴蓝图

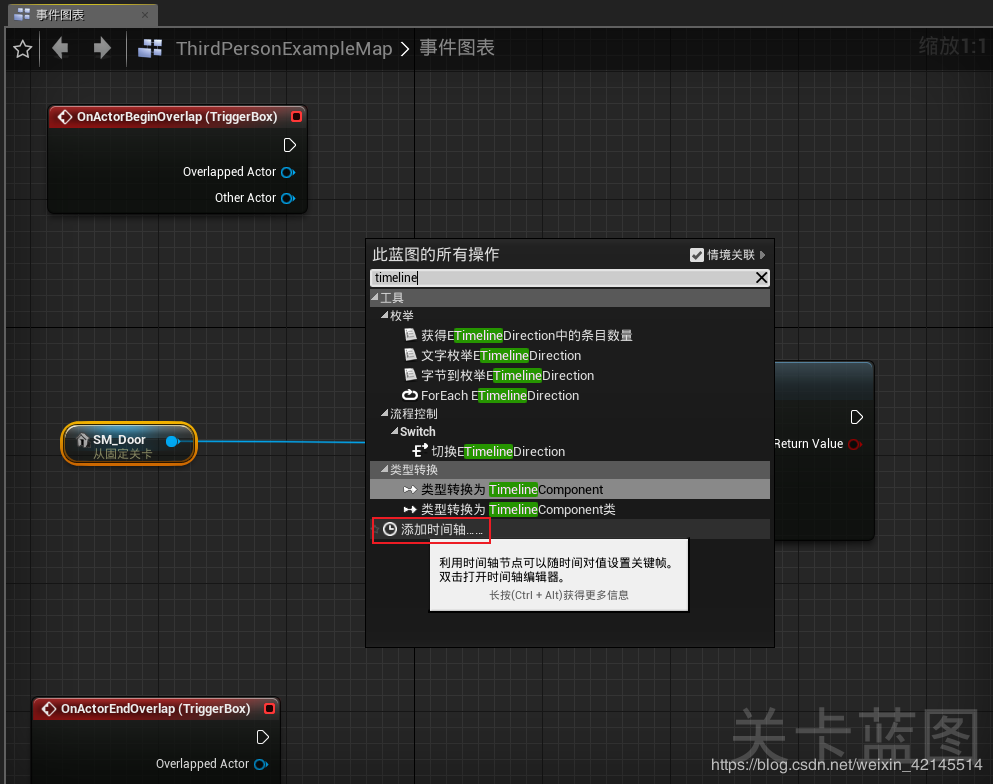

在空白处右键,搜索timeline,添加时间轴
在这里插入图片描述

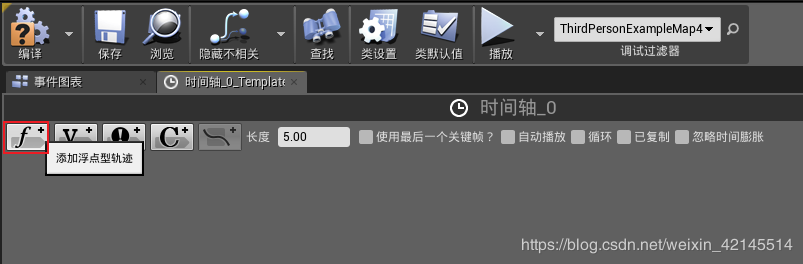

双击打开时间轴,选择“添加浮点型轨迹”
在这里插入图片描述

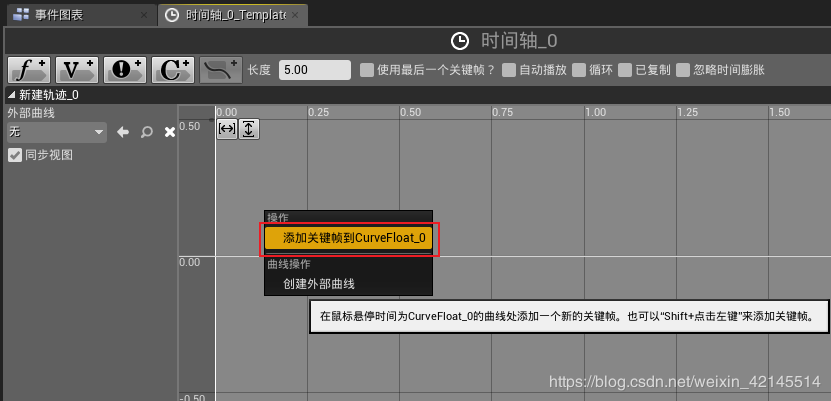

右键-添加关键帧,或按Shift+左键直接添加,添加两个关键帧
在这里插入图片描述

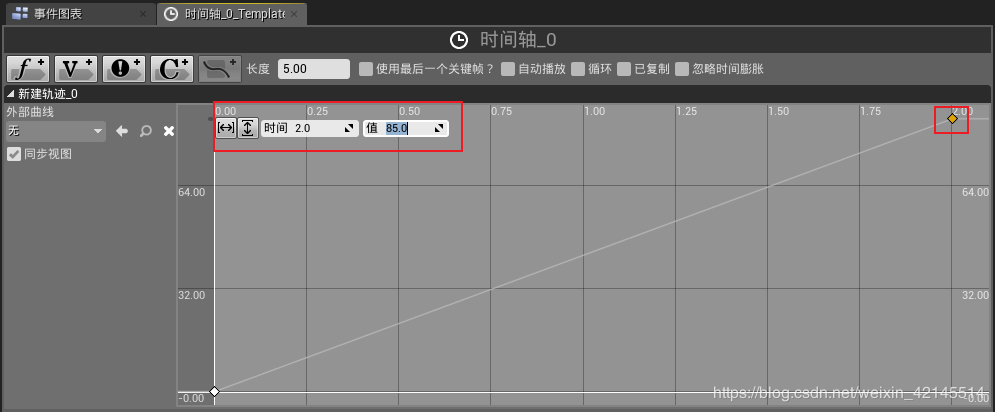

选中关键帧,直接设定相应的值,这里我设置第一个关键帧 0s,值0;第二个关键帧2s,值85
在这里插入图片描述

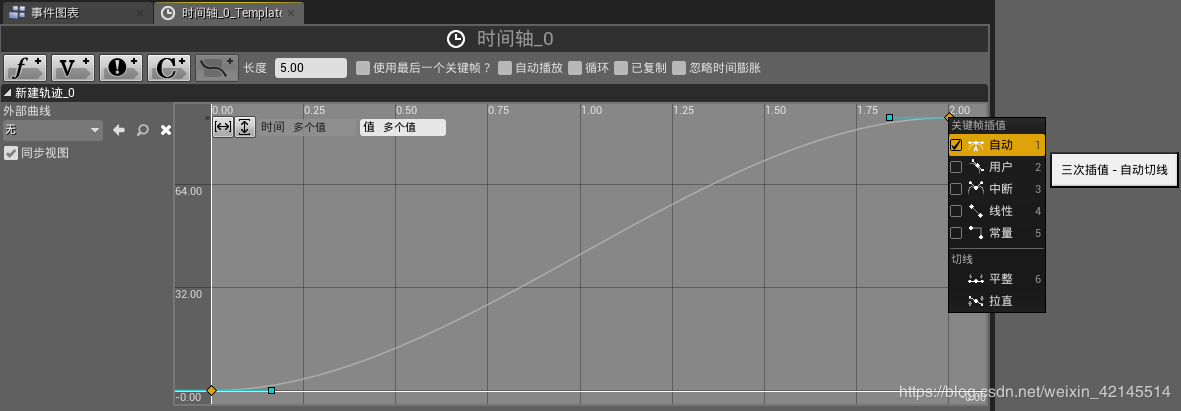

觉得变化太生硬可以同时选中两个关键帧,右键,关键帧插值-勾上“自动”即可
在这里插入图片描述

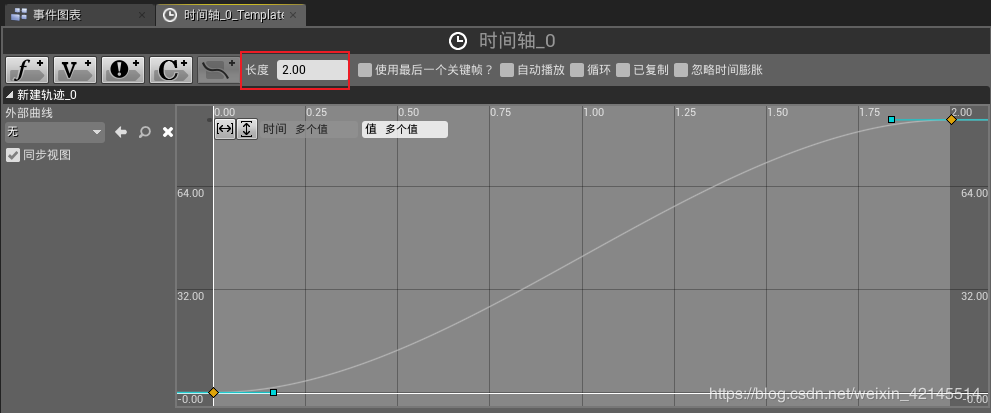

修改时间总长度,要与实际最开始的帧到最末尾的帧时间差相等
在这里插入图片描述

连接所有蓝图

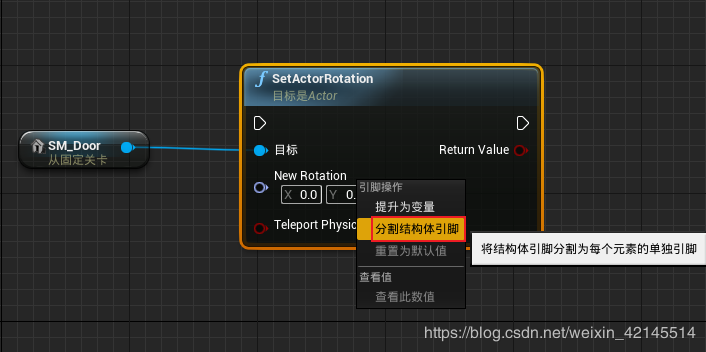

将 SetActorRotation 中的 New Rotation 结构体分割开来,方便单独赋值
在这里插入图片描述

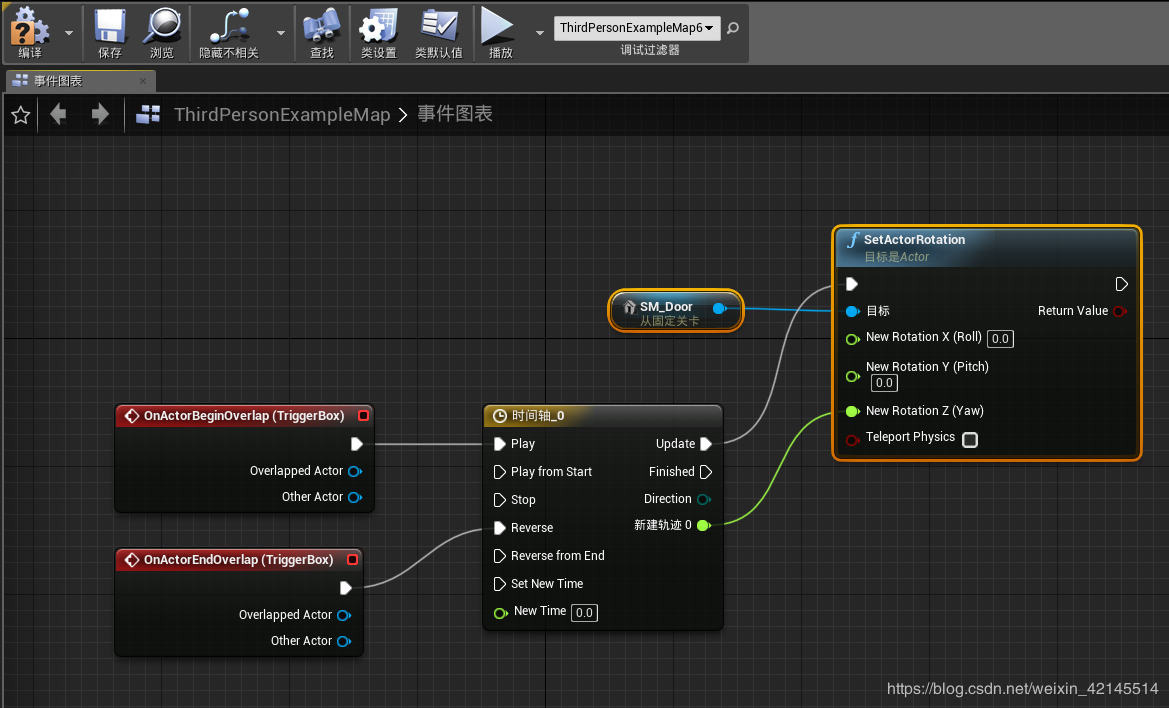

最后,蓝图连线
在这里插入图片描述
编译关卡蓝图后生效,运行关卡可以看到实现自动开关门
在这里插入图片描述
