超给力,一键生成数据库文档-数据库表结构逆向工程

标签:
Java SpringBoot

图片描述

一、解决什么问题

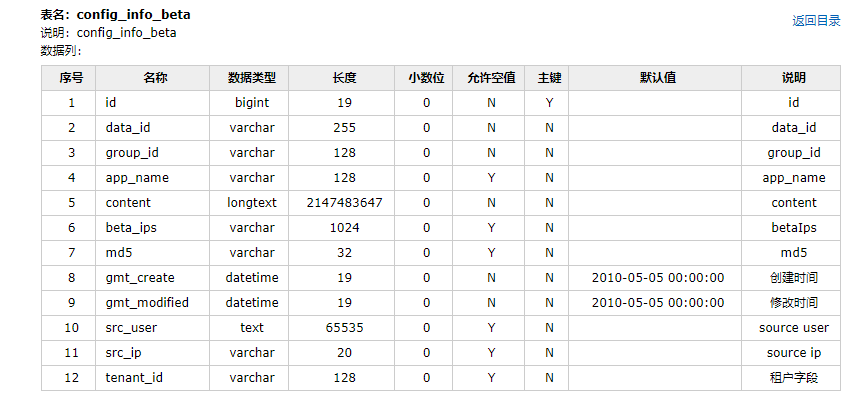

数据库文档是我们在企业项目开发中需要交付的文档,通常需要开发人员去手工编写。编写完成后,数据库发生变更又需要手动的进行修改,从而浪费了大量的人力。并且这种文档并没有什么技术含量,被安排做这个工作的程序员往往自己心里会有抵触情绪,悲观的预期自己在团队的位置,造成离职也是可能的。如下面的这种文档的内容:

图片描述

笔者最近在github上面发现一个数据库文档生成工具:screw(螺丝钉)。该工具能够通过简单地配置,快速的根据数据库表结构进行逆向工程,将数据库表结构及字段逆向生成为文档。

二、特点

  • 简洁、轻量、设计良好
  • 多数据库支持:MySQL、MariaDB、TIDB、Oracle、 SqlServer、PostgreSQL、Cache DB
  • 多种格式文档: html、word、 markdwon
  • 灵活扩展:支持用户自定义模板和展示样式修改(freemarker模板)

三、依赖库探究

mvn中央仓库查看最新版本,将如下的maven坐标引入到Spring Boot项目中去:

<dependency>
    <groupId>cn.smallbun.screw</groupId>
    <artifactId>screw-core</artifactId>
    <version>1.0.3</version>
</dependency>

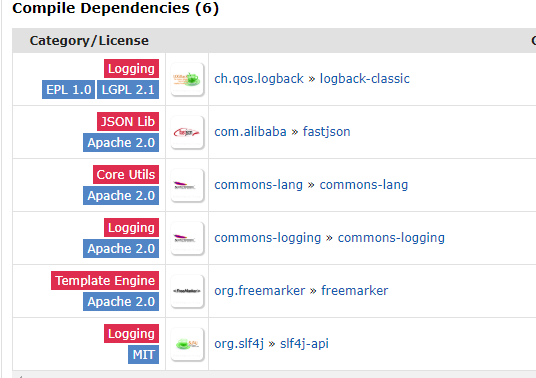

从maven仓库的编译依赖中可以看到,screw-core其实现依赖了如下的内容。重点关注freemarker,因为该项目是使用freemarker作为模板生成文档。

图片描述

除此之外,screw使用了HikariCP作为数据库连接池,所以:

  • 你的Spring Boot项目需要引入HikariCP数据库连接池。
  • 根据你的数据库类型及版本,引入正确的JDBC驱动

四、开始造作吧

以上的工作都做好之后,我们就可以来配置文档生成参数了。实现文档生成有两种方式,一种是写代码,一种是使用maven 插件。

  • 我个人还是比较喜欢使用代码的当时,写一个单元测试用例就可以了,相对独立,使用方式也灵活。
  • 如果放在pom.xml的插件配置里面,让本就很冗长的pom.xml变的更加的冗长,不喜欢。

所以maven插件的这种方式我就不给大家演示了,直接把下面的代码Ctrl + C/V到你的src/test/java目录下。简单的修改配置,运行就可以了

import cn.smallbun.screw.core.Configuration;
import cn.smallbun.screw.core.engine.EngineConfig;
import cn.smallbun.screw.core.engine.EngineFileType;
import cn.smallbun.screw.core.engine.EngineTemplateType;
import cn.smallbun.screw.core.execute.DocumentationExecute;
import cn.smallbun.screw.core.process.ProcessConfig;
import com.zaxxer.hikari.HikariConfig;
import com.zaxxer.hikari.HikariDataSource;


import org.junit.jupiter.api.Test;

import javax.sql.DataSource;
import java.util.ArrayList;

public class ScrewTest {

  @Test
  void testScrew()  {
    //数据源
    HikariConfig hikariConfig = new HikariConfig();
    hikariConfig.setDriverClassName("com.mysql.cj.jdbc.Driver");
    hikariConfig.setJdbcUrl("jdbc:mysql://127.0.0.1:3306/database");
    hikariConfig.setUsername("db-username");
    hikariConfig.setPassword("db-password");
    //设置可以获取tables remarks信息
    hikariConfig.addDataSourceProperty("useInformationSchema", "true");
    hikariConfig.setMinimumIdle(2);
    hikariConfig.setMaximumPoolSize(5);
    DataSource dataSource = new HikariDataSource(hikariConfig);

    //生成配置
    EngineConfig engineConfig = EngineConfig.builder()
            //生成文件路径
            .fileOutputDir("d://")
            //打开目录
            .openOutputDir(true)
            //生成文件类型:HTML
            .fileType(EngineFileType.HTML)
            //生成模板实现
            .produceType(EngineTemplateType.freemarker)
            .build();

    //忽略表
    ArrayList<String> ignoreTableName = new ArrayList<>();
    ignoreTableName.add("test_user");
    ignoreTableName.add("test_group");
    //忽略表前缀
    ArrayList<String> ignorePrefix = new ArrayList<>();
    ignorePrefix.add("test_");
    //忽略表后缀
    ArrayList<String> ignoreSuffix = new ArrayList<>();
    ignoreSuffix.add("_test");
    ProcessConfig processConfig = ProcessConfig.builder()
            //指定生成逻辑、当存在指定表、指定表前缀、指定表后缀时,将生成指定表,其余表不生成、并跳过忽略表配置
            //根据名称指定表生成
            .designatedTableName(new ArrayList<>())
            //根据表前缀生成
            .designatedTablePrefix(new ArrayList<>())
            //根据表后缀生成
            .designatedTableSuffix(new ArrayList<>())
            //忽略表名
            .ignoreTableName(ignoreTableName)
            //忽略表前缀
            .ignoreTablePrefix(ignorePrefix)
            //忽略表后缀
            .ignoreTableSuffix(ignoreSuffix).build();
    //配置
    Configuration config = Configuration.builder()
            //版本
            .version("1.0.0")
            //描述,文档名称
            .description("数据库设计文档生成")
            //数据源
            .dataSource(dataSource)
            //生成配置
            .engineConfig(engineConfig)
            //生成配置
            .produceConfig(processConfig)
            .build();
    //执行生成
    new DocumentationExecute(config).execute();

  }
}

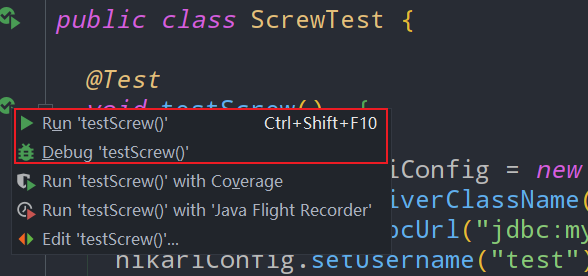

在测试用例里面运行上面的代码,就会自动生成数据库文档到fileOutputDir配置目录下。

图片描述

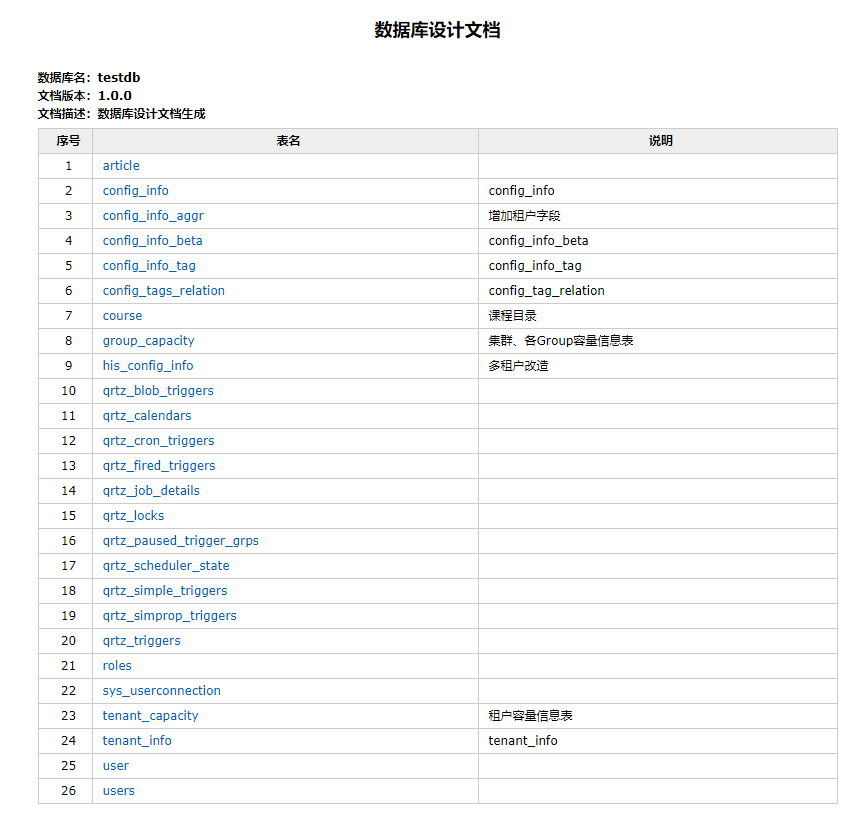

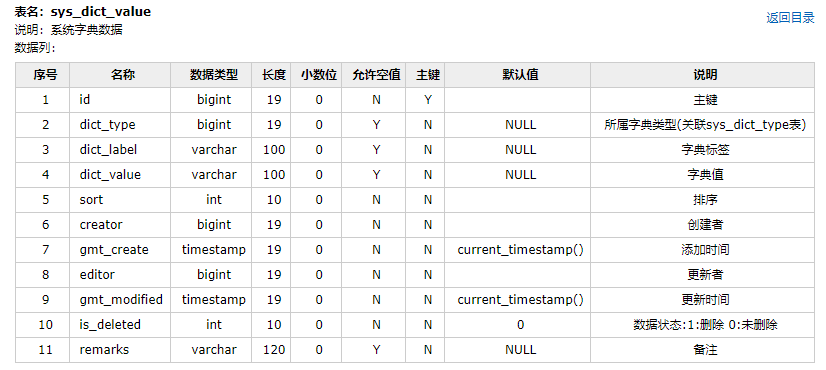

五、效果

图片描述
图片描述
