Bounding-Box regression

最近一直看检测有关的Paper, 从rcnn， fast rcnn, faster rcnn, yolo, r-fcn, ssd，到今年cvpr最新的yolo9000。这些paper中损失函数都包含了边框回归，除了rcnn详细介绍了，其他的paper都是一笔带过，或者直接引用rcnn就把损失函数写出来了。前三条网上解释比较多，后面的两条我看了很多paper，才得出这些结论。

• 为什么要边框回归？

• 什么是边框回归？

• 边框回归怎么做的？

• 边框回归为什么宽高，坐标会设计这种形式？

• 为什么边框回归只能微调，在离Ground Truth近的时候才能生效？

为什么要边框回归？

这里引用王斌师兄的理解，如下图所示：

如图红色框和绿色框所示，红色框是我们生成的Region Proposal（具体怎么生成的不说明了）记为R，而绿色是我们的实际要达到的检测框（Ground Truth）记为G。那么IOU就是(R∩G)/(R∪G) 。定义这个的目的就是为了在训练时为已标定的Bounding-Box寻找一个能够扩张为该Bounding-Box的Region Proposal，当IOU小于某个值得时候就必须被丢弃，这样的具体原因是因为能够进行Bounding-Box regression的两个框的是差异比较小的，这样才能进行线性模拟（下面会讲述的）。

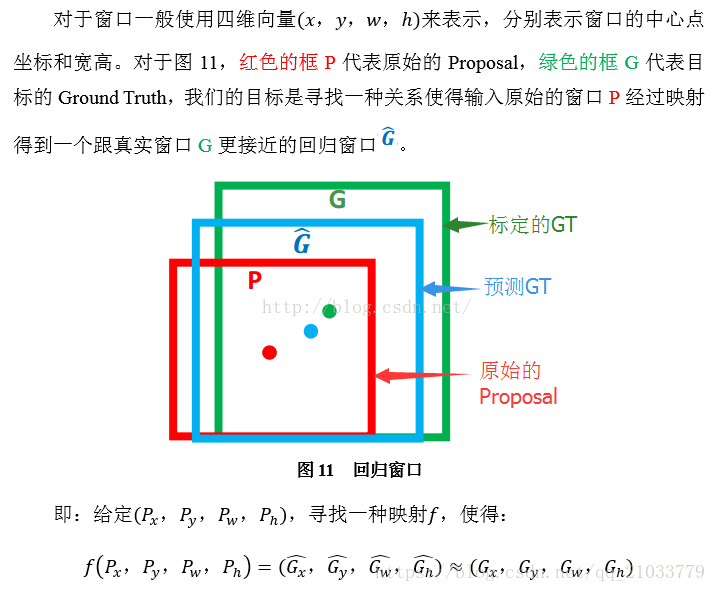

边框回归是什么？

边框回归怎么做的？

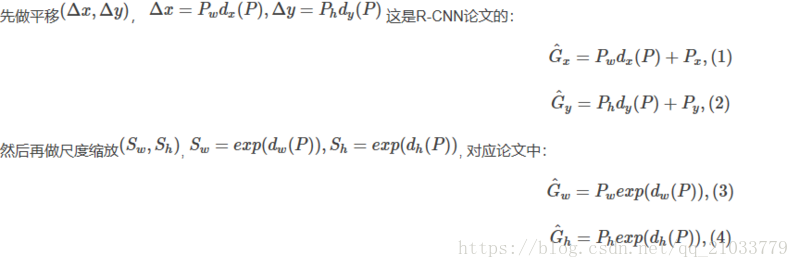

那么经过何种变换才能从图 2 中的窗口 P 变为窗口呢？ 比较简单的思路就是: 平移+尺度放缩

观察(1)-(4)我们发现， 边框回归学习就是这四个变换。下一步就是设计算法那得到这四个映射。

线性回归就是给定输入的特征向量 X, 学习一组参数 W, 使得经过线性回归后的值跟真实值 Y(Ground Truth)非常接近. 即。 那么 Bounding-box 中我们的输入以及输出分别是什么呢？

Input:

，这个是什么？ 输入就是这四个数值吗？其实真正的输入是这个窗口对应的 CNN 特征，也就是 R-CNN 中的 Pool5 feature（特征向量）。 (注：训练阶段输入还包括 Ground Truth， 也就是下边提到的

Output:

需要进行的平移变换和尺度缩放 ， 或者说是。 我们的最终输出不应该是 Ground Truth 吗？ 是的， 但是有了这四个变换我们就可以直接得到 Ground Truth， 这里还有个问题， 根据(1)~(4)我们可以知道， P 经过 得到的并不是真实值 G， 而是预测值。 的确， 这四个值应该是经过 Ground Truth 和 Proposal 计算得到的真正需要的平移量 和尺度缩放 。
这也就是 R-CNN 中的(6)~(9)：

那么目标函数可以表示为 ， 是输入 Proposal 的特征向量，是要学习的参数（*表示 x,y,w,h， 也就是每一个变换对应一个目标函数） ,  是得到的预测值。 我们要让预测值跟真实值差距最小， 得到损失函数为：

函数优化目标为：

利用梯度下降法或者最小二乘法就可以得到 。所以根据这个loss学到是输入是pool5的feature map 输出是近似于真实的t∗=(tx,ty,tw,th)的值，所对应的w。所以应用时需要在转到(Gx^,Gy^,Gw^,Gh^)

应用:

   根据3我们学习到回归参数，对于测试图像，我们首先经过 CNN 提取特征，预测的变化就是，最后根据以下4个公式对窗口进行回归：

为什么宽高尺度会设计这种形式？

这边我重点解释一下为什么设计的为什么除以宽高，为什么会有log形式！！！

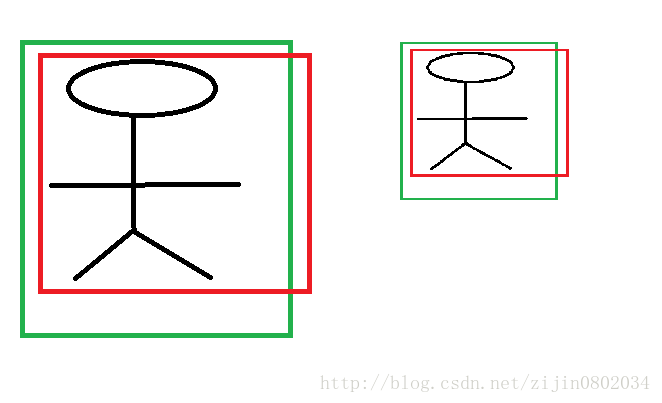

首先CNN具有尺度不变性， 以图3为例：

x,y 坐标除以宽高

上图的两个人具有不同的尺度，因为他都是人，我们得到的特征相同。假设我们得到的特征为，那么一个完好的特征应该具备。ok，如果我们直接学习坐标差值，以x坐标为例， 分别代表第i个框的x坐标，学习到的映射为, ，同理。从上图显而易见，。也就是说同一个x对应多个y，这明显不满足函数的定义。边框回归学习的是回归函数，然而你的目标却不满足函数定义，当然学习不到什么。

宽高坐标Log形式

我们想要得到一个放缩的尺度，也就是说这里限制尺度必须大于0。我们学习的怎么保证满足大于0呢？直观的想法就是EXP函数，如公式(3), (4)所示，那么反过来推导就是Log函数的来源了。

为什么IoU较大，认为是线性变换？

当输入的 Proposal 与 Ground Truth 相差较小时(RCNN 设置的是 IoU>0.6)， 可以认为这种变换是一种线性变换， 那么我们就可以用线性回归来建模对窗口进行微调， 否则会导致训练的回归模型不 work（当 Proposal跟 GT 离得较远，就是复杂的非线性问题了，此时用线性回归建模显然不合理）。这里我来解释：

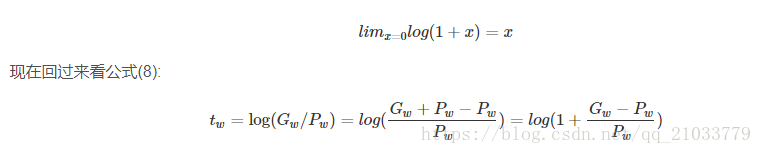

Log函数明显不满足线性函数，但是为什么当Proposal 和Ground Truth相差较小的时候，就可以认为是一种线性变换呢？大家还记得这个公式不？参看高数1。

当且仅当=0的时候，才会是线性函数，也就是宽度和高度必须近似相等。

对于IoU大于指定值这块，我并不认同作者的说法。我个人理解，只保证Region Proposal和Ground Truth的宽高相差不多就能满足回归条件。x,y位置到没有太多限制，这点我们从YOLOv2可以看出，原始的边框回归其实x，y的位置相对来说对很大的。这也是YOLOv2的改进地方。详情请参考我的博客YOLOv2。
