DGIOT实战教程——甲烷传感器接入

[小 迪 导读]：
本教程在掌握基础modbusRTU标准协议概念和业务流程之后，通过真实的支持ModbusRTU标准协议的设备和DTU来进行实战演练。

系统需要使用两个设备以及若干导线：

• 甲烷传感器：采用的是甲烷变送器（485型）
• DTU：采用的是有人的口红CAT-1 DTU DR154

系统架构逻辑图如下，包括设备模拟，通道通信，模型设置，应用显示部分

操作步骤：

1.设备接线

电表信息

• 甲烷变送器

DTU信息

• dtu图片

接线连接

甲烷变送器连接电源

甲烷变送器根据端口图正负连接电源正负，电源可以选用电源适配器。

DTU连接电源

根据DTU上的端口图,红色线(电源线)连接DC+,黑色线(地线)连接DC-

连接DTU和甲烷变送器

根据端口图,甲烷变送器的A端口连接DTU端口的RX(A),甲烷变送器的B端口连接DTU端口的TX(B)

说明 RX为接收,TX为发送

连接详情请可点击参考真实Mobuds接入

2.dtu配置

1.DTU正面二维码下方标识正负极连接电源，A,B端连接电表，到开手机微信扫码，扫描DTU二维码进入小程序，打开蓝牙连接与DTU背部IMEI相同编号的蓝牙，进入连接，密码为usr_cn。

2.打开参数设置，设置工作模式：地址设为部署的平台地址；端口号设为20651。

说明 地址为服务器地址，端口号为服务器端口号，若无自己的物联网服务器，可选择地址:prod.dgiotcloud.cn，端口号设为20651
警告 设置dtu时，工作模式设置完后需保存再设置串口，不能一次性设置，一次性设置会导致设置不完全

勾选注册包功能，注册包数据类型选择IMEI码，将会自动生成一个IMEI码。

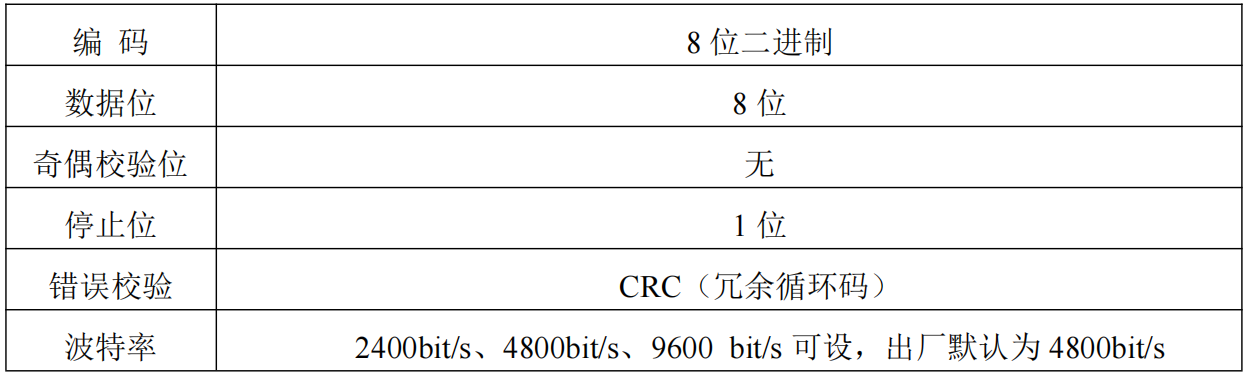

3.打开参数设置，设置串口设置：波特率设为4800，校验位选择NONE。

说明 支持ModbusRTU的设备：参数可以询问商家或者商品介绍获取设备的参数

3.创建采集通道

1.创建ModbusRTU采集通道。位置在通道管理-创建通道

2.选择Modbus采集通道并配置

3.产品添加通道后需对通道进行重启

4.通道日志查看

5.创建产品

1.要连接甲烷变送器，创建一种产品即可
2.创建产品

甲烷变送器

3.产品物模型配置
将以下物模型代码直接复制即可
甲烷变送器

{
    "properties": [
        {
            "accessMode": "r",
            "dataForm": {
                "address": "0X10",
                "collection": "%s",
                "control": "%d",
                "countcollection": "%s",
                "countround": "all",
                "countstrategy": 20,
                "data": "null",
                "iscount": "0",
                "offset": 0,
                "operatetype": "readCoils",
                "order": 0,
                "originaltype": "short16_AB",
                "protocol": "MODBUSRTU",
                "rate": 1,
                "round": "all",
                "slaveid": "0X10",
                "strategy": "3"
            },
            "dataSource": {
                "": [],
                "_dlinkindex": "",
                "address": "0X00",
                "operatetype": "readHregs",
                "originaltype": "short16_AB",
                "registersnumber": "1",
                "slaveid": "0x01"
            },
            "dataType": {
                "das": [],
                "specs": {
                    "max": 100,
                    "min": 0,
                    "precision": 3,
                    "step": 0,
                    "unit": "%"
                },
                "type": "float"
            },
            "devicetype": "甲烷变送器",
            "identifier": "ch4",
            "isaccumulate": false,
            "isshow": true,
            "isstorage": true,
            "moduleType": "properties",
            "name": "甲烷浓度值",
            "required": true,
            "updateAt": "1662535601487",
            "index": 0
        }
    ]
}

4.如何复制物模型

在产品管理-配置-物模型-查看物模型处

将物模型代码复制粘贴即可

此设备只有单值，这样配置即可，单从机设备多值参考真实Mobuds接入

6.甲烷变送器设备连接的DTU注册成功

1.甲烷变送器设备连接的DTU注册成功

2.甲烷变送器设备连接的DTU上线成功

7.甲烷变送器数据采集成功

1.甲烷变送器实时数据

[小 迪 提醒]
没有多个数据的modbusRTU设备的用户可以使用虚拟modbus软件自行模拟。
虚拟modbus连接点击了解详情。

[小 迪 点评]

• dgiot支持ModbusRTU协议的设备接入，有真实设备的用户尝试进行设备接入演练。
• 甲烷变送器也是modbus设备，为大家提供多一点的熟悉对象。

想了解更多 dgiot 的具体细节，欢迎大家在GitHub上查看相关源代码。
