【九月打卡】第八天 晶体三极管

课程名称：嵌入式开发基础1-模拟电路技术

章节名称：第3章 晶体三极管

讲师姓名：东东

课程内容：

晶体管的结构和符号：发射区N，基区P，集电区N，发射极到集电极之间会产生2个PN结

NPN/PNP形。

按照功率大小区分：小。中，大。即承受电流的大小。

晶体管的放大原理：

放大条件：UBE>UON UCE>=UBE

电流分配：IE=IB+IC  IE发射极电流 IB基极电流 IC：集电极电流

直流电流放大系数：IC/IB  交流放大系数=△IC/△IB

a.按材质分: 硅管、锗管

b.按结构分: NPN 、 PNP。

c.按功能分: 开关管、功率管、达林顿管、光敏管等.

d. 按功率分：小功率管、中功率管、大功率管

e.按安装方式:插件三极管、贴片三极管

学习收获：

需要掌握

PN形成原理：单向导电性和其条件

二极管电流方程和伏安特性

三极管的放大条件和放大系数

测判口诀：三颠倒找基极，PN结定管形，顺箭头偏转大，测不出动嘴巴。

选用欧姆档的R*100（或R*1K）档，先用红表笔接一个管脚，黑表笔接另一个管脚，可测出两个电阻值，然后再用红表笔接另一个管脚，重复上述步骤，又测得一组电阻值，这样测3次，其中有一组两个阻值都很小的，对应测得这组值的红表笔接的为基极，且管子是PNP型的；反之，若用黑表笔接一个管脚，重复上述做法，若测得两个阻值都小，对应黑表笔为基极，且管子是NPN型的。

因为三极管发射极和集电极正确连接时β大（表针摆动幅度大），反接时β就小得多。因此，先假设一个集电极，用欧姆档连接，（对NPN型管，发射极接黑表笔，集电极接红表笔）。测量时，用手捏住基极和假设的集电极，两极不能接触，若指针摆动幅度大，而把两极对调后指针摆动小，则说明假设是正确的，从而确定集电极和发射极。

选用欧姆档的R*100（或R*1K）档，对NPN型管，红表笔接发射极，黑表笔接集电极，测量时，只要比较用手捏住基极和集电极（两极不能接触），和把手放开两种情况小指针摆动的大小，摆动越大，β值越高。

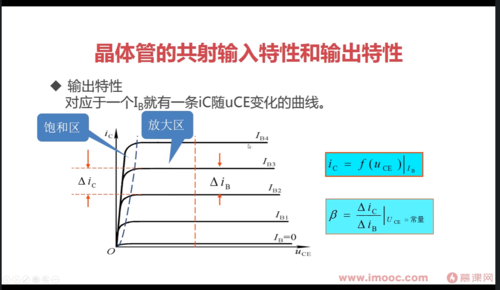

打卡截图：
