Activiti6简明教程

标签：

Java

一、为什么选择Activiti

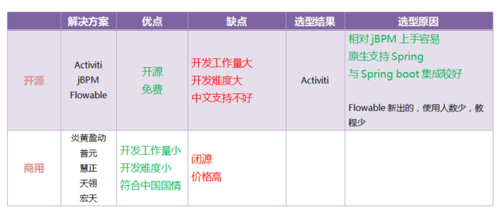

工作流引擎对比

二、核心7大接口、28张表

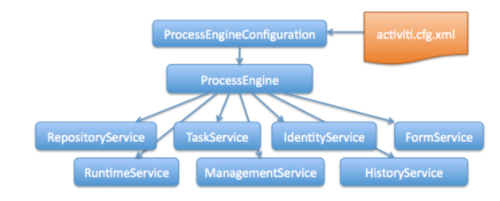

7大接口

（一）7大接口

RepositoryService：提供一系列管理流程部署和流程定义的API。
RuntimeService：在流程运行时对流程实例进行管理与控制。
TaskService：对流程任务进行管理，例如任务提醒、任务完成和创建任务等。
IdentityService：提供对流程角色数据进行管理的API，这些角色数据包括用户组、用户及它们之间的关系。
ManagementService：提供对流程引擎进行管理和维护的服务。
HistoryService：对流程的历史数据进行操作，包括查询、删除这些历史数据。
FormService：表单服务。

（二）28张表

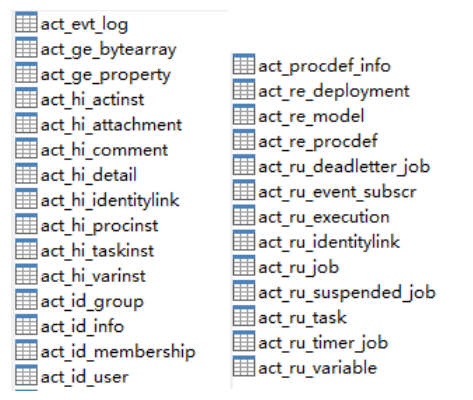

28张表

1、act_ge_ 通用数据表，ge是general的缩写
2、act_hi_ 历史数据表，hi是history的缩写，对应HistoryService接口
3、act_id_ 身份数据表，id是identity的缩写，对应IdentityService接口
4、act_re_ 流程存储表，re是repository的缩写，对应RepositoryService接口，存储流程部署和流程定义等静态数据
5、act_ru_ 运行时数据表，ru是runtime的缩写，对应RuntimeService接口和TaskService接口，存储流程实例和用户任务等动态数据

三、创建BPMN业务流程模型

1.将Activiti提供的流程设计器应用activiti-app.war部署到Tomcat的webapps目录。
2.创建新的MySql数据库。修改activiti-app\WEB-INF\classes\META-INF\activiti-app目录下的activiti-app.properties配置文件，默认使用H2内存数据库，创建的模型重启后会丢失，改成使用MySql数据库。
3.浏览器访问http://localhost:8080/activiti-app，登录账户：admin：test
4.创建一个请假审批流程图

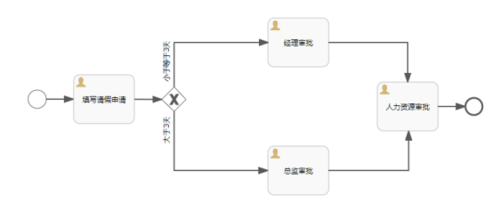

请假审批流程图

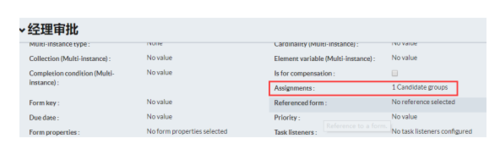

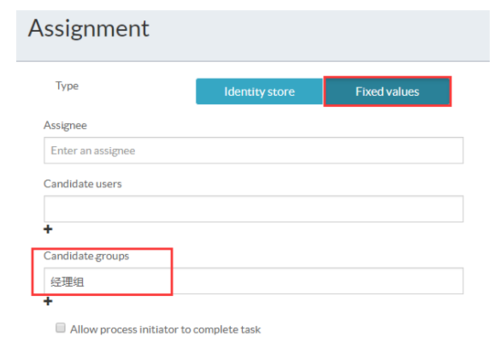

给每个用户任务指派候选组（有权限执行当前任务的角色）

指派候选组

指派候选组

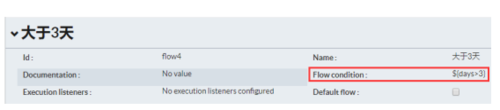

排他网关设置条件分支表达式

设置条件分支

设置条件分支

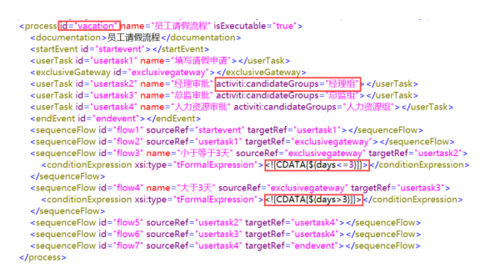

5.导出流程图为.bpmn20.xml文件

导出xml文件

四、Spring Boot与Activiti 6.0整合

1.在POM文件中添加依赖

<dependency>
    <groupId>org.activiti</groupId>
    <artifactId>activiti-spring-boot-starter-basic</artifactId>
    <version>6.0.0</version></dependency>

2.将导出的.bpmn20.xml文件拷贝到项目文件夹/resources/processes下
3.application.properties文件添加配置项

spring.activiti.database-schema-update=true

databaseSchemaUpdate配置项可以设置流程引擎启动和关闭时数据库执行的策略。 databaseSchemaUpdate有以下四个值：

false：false为默认值，设置为该值后，Activiti在启动时，会对比数据库表中保存的版本，如果没有表或者版本不匹配时，将在启动时抛出异常。
true：设置为该值后，Activiti会对数据库中所有的表进行更新，如果表不存在，则Activiti会自动创建。
create-drop：Activiti启动时，会执行数据库表的创建操作，在Activiti关闭时，执行数据库表的删除操作。
drop-create：Activiti启动时，执行数据库表的删除操作在Activiti关闭时，会执行数据库表的创建操作。

4.启动应用，会在数据库里创建28张表，表创建好之后停止应用。application.properties文件修改配置项

#每次应用启动不检查Activiti数据表是否存在及版本号是否匹配，提升应用启动速度spring.activiti.database-schema-update=false

5.application.properties文件增加配置项

#保存历史数据级别设置为full最高级别，便于历史数据的追溯spring.activiti.history-level=full

对于历史数据，保存到何种粒度，Activiti提供了history-level属性对其进行配置。history-level属性有点像log4j的日志输出级别，该属性有以下四个值：

none：不保存任何的历史数据，因此，在流程执行过程中，这是最高效的。
activity：级别高于none，保存流程实例与流程行为，其他数据不保存。
audit：除activity级别会保存的数据外，还会保存全部的流程任务及其属性。audit为history的默认值。
full：保存历史数据的最高级别，除了会保存audit级别的数据外，还会保存其他全部流程相关的细节数据，包括一些流程参数等。
6.完成以上步骤，就可以在程序中使用自动注入的方式，使用Activiti的7大接口。

@Autowiredprivate RuntimeService runtimeService;@Autowiredprivate TaskService taskService;@Autowiredprivate IdentityService identityService;@Autowiredprivate RepositoryService repositoryService;@Autowiredprivate ProcessEngine processEngine;@Autowiredprivate HistoryService historyService;

五、项目中的用户、角色与Activiti中的用户、用户组整合

每个项目都有自己的用户、角色表，Activiti也有自己的用户、用户组表。因此项目中的用户、角色与Activiti中的用户、用户组要做整合。

//项目中每创建一个新用户，对应的要创建一个Activiti用户//两者的userId和userName一致User admin=identityService.newUser("1");
admin.setLastName("admin");
identityService.saveUser(admin);//项目中每创建一个角色，对应的要创建一个Activiti用户组Group adminGroup=identityService.newGroup("1");
adminGroup.setName("admin");
identityService.saveGroup(adminGroup);//用户与用户组关系绑定identityService.createMembership("1","1");

六、请假审批流程

1.请假申请和请假审批数据库表设计
表设计原则：流程数据和业务数据相分离。Activiti相关表只负责流程的跳转、走向等。流程中产生的业务表单数据、审批意见、附件等存储在开发人员定义的业务表中。流程数据和业务数据之间通过processInstanceId(流程实例ID)和业务数据主键相互关联。

为什么不使用Activiti相关表来存储表单数据和附件？

activiti参数表

Activiti为了应用的灵活性和通用性采用了纵表的方式存储表单数据。假设一条请假申请表单数据有10个字段，那就需要10条记录存储原本横表只需要一条记录存储的数据。采用纵表的方式会有如下问题：

会有大量的冗余数据并且数据量会急剧的增长
查询语句复杂，查询效率低
尤其不适合做后期的统计报表分析

activiti附件表

Activiti存储附件使用Blob数据格式，文件存储在数据库里，数据库的数据文件会变得超大，不利于数据库备份和迁移。

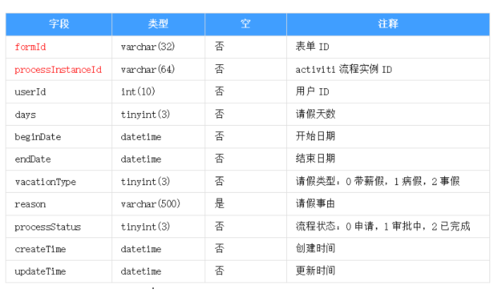

请假申请表结构

请假申请表

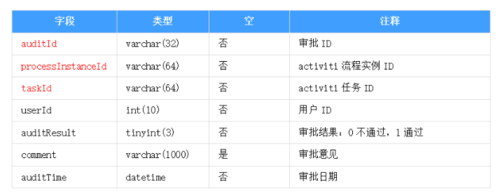

请假审批表结构

请假审批表

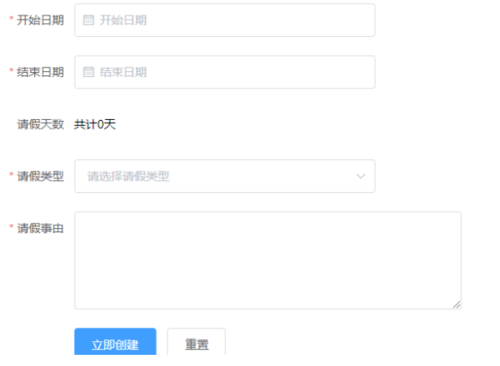

2.填写请假申请表单，启动流程实例

填写请假申请

//启动流程实例，字符串"vacation"是BPMN模型文件里process元素的idProcessInstance processInstance = runtimeService.startProcessInstanceByKey("vacation");//流程实例启动后，流程会跳转到请假申请节点Task vacationApply = taskService.createTaskQuery().processInstanceId(processInstance.getId()).singleResult();//设置请假申请任务的执行人taskService.setAssignee(vacationApply.getId(), req.getUserId().toString());//设置流程参数：请假天数和表单ID//流程引擎会根据请假天数days>3判断流程走向//formId是用来将流程数据和表单数据关联起来Map<String, Object> args = new HashMap<>();
args.put("days", req.getDays());
args.put("formId", formId);//完成请假申请任务taskService.complete(vacationApply.getId(), args);

3.待审批列表

待审批列表

//查出当前登录用户所在的用户组List<Group> groups = identityService.createGroupQuery()
        .groupMember(String.valueOf(userId)).list();List<String> groupNames = groups.stream()
        .map(group -> group.getName()).collect(Collectors.toList());//查询用户组的待审批请假流程列表List<Task> tasks = taskService.createTaskQuery()
        .processDefinitionKey("vacation")
        .taskCandidateGroupIn(groupNames)
        .listPage(pageNum - 1, pageSize);//根据流程实例ID查询请假申请表单数据List<String> processInstanceIds = tasks.stream()
        .map(task -> task.getProcessInstanceId())
        .collect(Collectors.toList());List<VacationApplyBasicPO> vacationApplyList =
        vacationRepository.getVacationApplyList(processInstanceIds);

4.请假审批功能

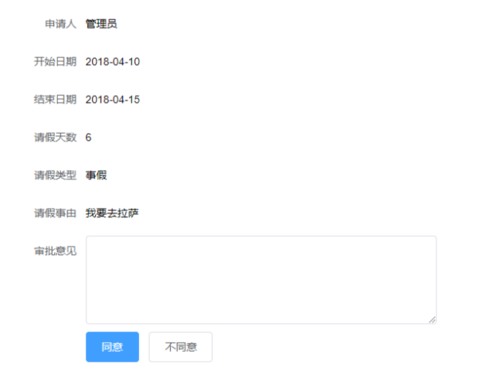

请假审批

//查询当前审批节点Task vacationAudit = taskService.createTaskQuery()
        .taskId(req.getTaskId()).singleResult();if (req.getAuditResult() == 1) {//审批通过
    //设置流程参数：审批ID
    Map<String, Object> args = new HashMap<>();
    args.put("auditId", auditId);    //设置审批任务的执行人
    taskService.claim(vacationAudit.getId(), req.getUserId().toString());    //完成审批任务
    taskService.complete(vacationAudit.getId(), args);
} else {    //审批不通过，结束流程
    runtimeService.deleteProcessInstance(vacationAudit.getProcessInstanceId(), auditId);
}

5.查看流程图功能

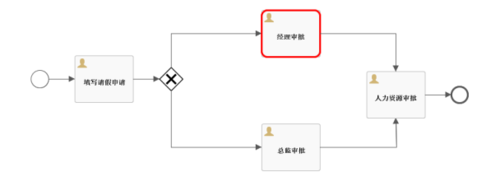

查看流程图

//controller层代码@RequestMapping(value = "/image", method = RequestMethod.GET)public void image(HttpServletResponse response,
 @RequestParam String processInstanceId) {    try {
        InputStream is = vacationService.getDiagram(processInstanceId);        if (is == null)            return;

        response.setContentType("image/png");

        BufferedImage image = ImageIO.read(is);
        OutputStream out = response.getOutputStream();
        ImageIO.write(image, "png", out);

        is.close();
        out.close();
    } catch (Exception ex) {
        logger.error("查看流程图失败", ex);
    }
}//service层代码@Overridepublic InputStream getDiagram(String processInstanceId) {    //获得流程实例
    ProcessInstance processInstance = runtimeService.createProcessInstanceQuery()
            .processInstanceId(processInstanceId).singleResult();
    String processDefinitionId = StringUtils.EMPTY;    if (processInstance == null) {        //查询已经结束的流程实例
        HistoricProcessInstance processInstanceHistory =
                historyService.createHistoricProcessInstanceQuery()
                        .processInstanceId(processInstanceId).singleResult();        if (processInstanceHistory == null)            return null;        else
            processDefinitionId = processInstanceHistory.getProcessDefinitionId();
    } else {
        processDefinitionId = processInstance.getProcessDefinitionId();
    }    //使用宋体
    String fontName = "宋体";    //获取BPMN模型对象
    BpmnModel model = repositoryService.getBpmnModel(processDefinitionId);    //获取流程实例当前的节点，需要高亮显示
    List<String> currentActs = Collections.EMPTY_LIST;    if (processInstance != null)
        currentActs = runtimeService.getActiveActivityIds(processInstance.getId());    return processEngine.getProcessEngineConfiguration()
            .getProcessDiagramGenerator()
            .generateDiagram(model, "png", currentActs, new ArrayList<String>(),
                    fontName, fontName, fontName, null, 1.0);
}
