Docker容器跨主机通信之:直接路由方式

标签:
Docker

Desktop



概述

就目前Docker自身默认的网络来说,单台主机上的不同Docker容器可以借助docker0网桥直接通信,这没毛病,而不同主机上的Docker容器之间只能通过在主机上用映射端口的方法来进行通信,有时这种方式会很不方便,甚至达不到我们的要求,因此位于不同物理机上的Docker容器之间直接使用本身的IP地址进行通信很有必要。再者说,如果将Docker容器起在不同的物理主机上,我们不可避免的会遭遇到Docker容器的跨主机通信问题。本文就来尝试一下。



情景构造

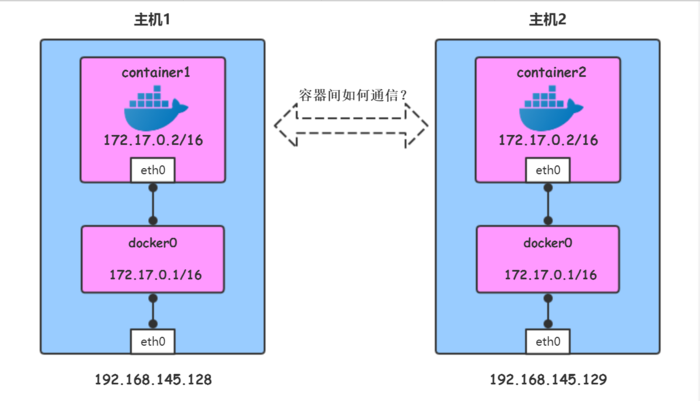

如下图所示,我们有两个物理主机1和主机2,我们在各自宿主机上启动一个centos容器,启动成功之后,两个容器分别运行在两个宿主机之上,默认的IP地址分配如图所示,这也是Docker自身默认的网络。

两台主机上的容器如何通信?

此时两台主机上的Docker容器如何直接通过IP地址进行通信?

一种直接想到的方案便是通过分别在各自主机中 添加路由 来实现两个centos容器之间的直接通信。我们来试试吧



方案原理分析

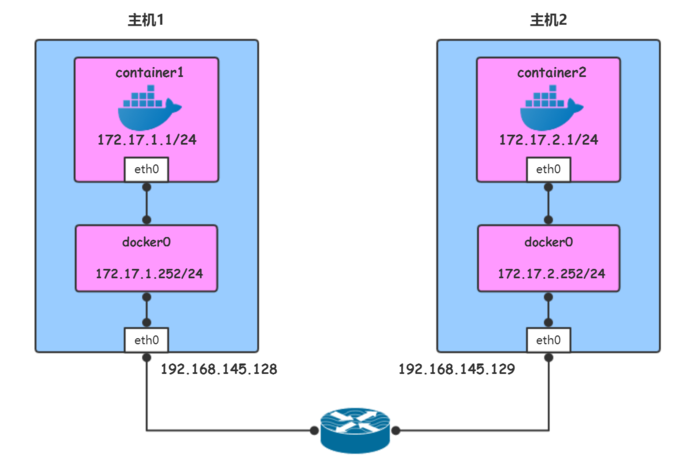

由于使用容器的IP进行路由,就需要避免不同主机上的容器使用了相同的IP,为此我们应该为不同的主机分配不同的子网来保证。于是我们构造一下两个容器之间通信的路由方案,如下图所示。

容器间通信

各项配置如下:

  • 主机1的IP地址为:192.168.145.128

  • 主机2的IP地址为:192.168.145.129

  • 为主机1上的Docker容器分配的子网:172.17.1.0/24

  • 为主机2上的Docker容器分配的子网:172.17.2.0/24

这样配置之后,两个主机上的Docker容器就肯定不会使用相同的IP地址从而避免了IP冲突。

我们接下来 定义两条路由规则 即可:

  • 所有目的地址为172.17.1.0/24的包都被转发到主机1上

  • 所有目的地址为172.17.2.0/24的包都被转发到主机2上

综上所述,数据包在两个容器间的传递过程如下:

  • 从container1 发往 container2 的数据包,首先发往container1的“网关”docker0,然后通过查找主机1的路由得知需要将数据包发给主机2,数据包到达主机2后再转发给主机2的docker0,最后由其将数据包转到container2中;反向原理相同,不再赘述。

我们心里方案想的是这样,接下来实践一下看看是否可行。



实际试验

  • 0x01. 分别对主机1和主机2上的docker0进行配置

编辑主机1上的 /etc/docker/daemon.json 文件,添加内容:"bip" : "ip/netmask"

{ "bip", "172.17.1.252/24" }

编辑主机2上的 /etc/docker/daemon.json 文件,添加内容:"bip" : "ip/netmask"

{ "bip", "172.17.2.252/24" }
  • 0x02. 重启docker服务

主机1和主机2上均执行如下命令重启docker服务以使修改后的docker0网段生效

systemctl restart docker
  • 0x03. 添加路由规则

主机1上添加路由规则如下:

route add -net 172.17.2.0 netmask 255.255.255.0 gw 192.168.145.129

主机2上添加路由规则如下:

route add -net 172.17.1.0 netmask 255.255.255.0 gw 192.168.145.128
  • 0x04. 配置iptables规则

主机1上添加如下规则:

iptables -t nat -F POSTROUTING
iptables -t nat -A POSTROUTING -s 172.17.1.0/24 ! -d 172.17.0.0/16 -j MASQUERADE

主机2上添加如下规则:

iptables -t nat -F POSTROUTING
iptables -t nat -A POSTROUTING -s 172.17.2.0/24 ! -d 172.17.0.0/16 -j MASQUERADE
  • 0x05. 启动容器

主机1上启动centos容器:

docker run -it --name container1 centos /bin/bash

主机2上启动centos容器:

docker run -it --name container2 centos /bin/bash
  • 0x06. 容器间直接通信

好了,现在两容器可以互ping了

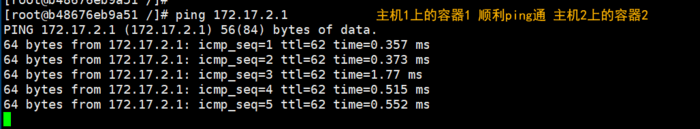

container1 ping container2

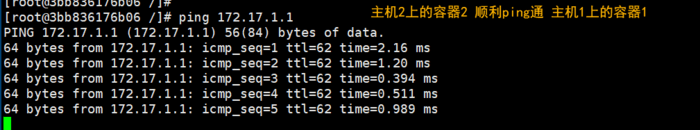

container2 ping container1



后记

本文探讨了局域网中不同宿主机间Docker容器直接通信的一种可能方案。当然现在实现跨主机容器间通信的现成方案也很多,典型的比如flannel这种,我的 个人私有云 也用的是这种方案。



作者:CodeSheep
链接:https://www.jianshu.com/p/477a62165376
來源:简书
简书著作权归作者所有,任何形式的转载都请联系作者获得授权并注明出处。
