Introduction

在计算机视觉三维重建中，求解3D场景的表示和定位给定的相机帧的相机位姿是两个非常重要的任务，这两个问题互为依赖，一方面，恢复3D场景的表示需要使用已知的相机位姿进行观察；另一方面，定位相机需要来自特征点的可靠对应。

错误的相机位姿会对重建的输出和性能产生一系列负面影响，包括：

1. 图像合成质量下降：

• 当相机位姿不准确时，生成的视角合成图像可能会出现明显的畸变或模糊，导致最终图像的质量较差。

2. 三维场景表示不准确：

• 错误的位姿会导致三维场景中的几何结构和深度信息的错误重建，使得模型无法正确理解场景的空间布局。

3. 影像重叠和视差问题：

• 不准确的位姿可能会造成图像重叠区域的视差不一致，进而导致合成图像中的物体位置、大小等出现明显的不自然或错位现象。

4. 优化过程的困难：

• 由于相机位姿的误差，优化算法（如Adam）可能会在优化过程中陷入局部最优解，无法收敛到正确的场景表示和相机位置。

5. 训练效率降低：

• 不准确的相机位姿会使得训练过程变得更加复杂，模型需要更多的迭代才能调整出合理的场景表示，从而延长训练时间。

6. 潜在的视觉伪影：

• 由于误差，合成图像可能出现视觉伪影（artifacts），如不连贯的阴影、错误的光照等，使得生成的图像看起来不真实。

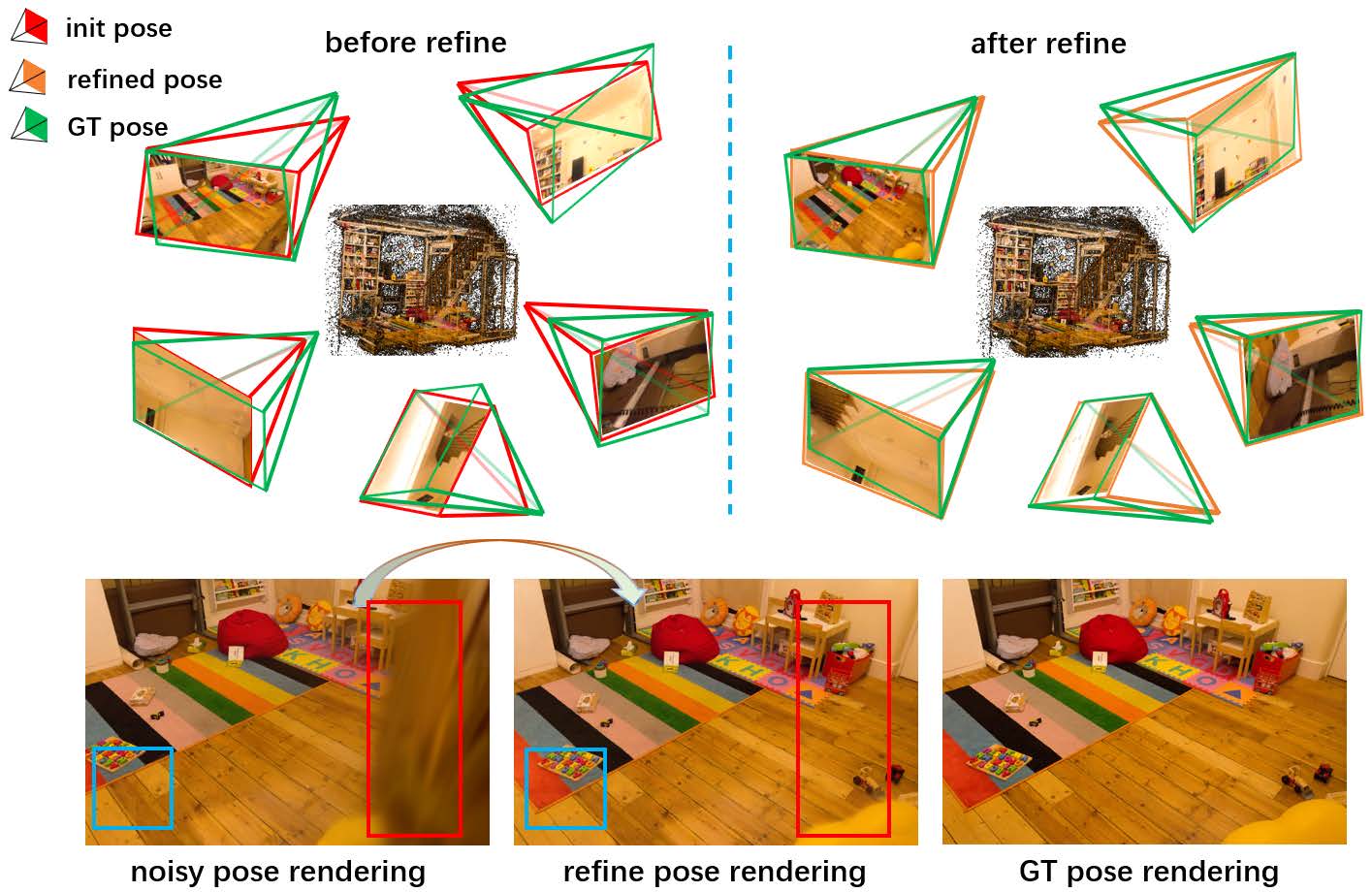

红框是伪影，蓝框是错位。

在《3D Gaussian Splatting for Real-Time Radiance Field Rendering》发布后，很多重建方法都尝试在3D表征上进行创新，它们普遍使用预输入的相机位姿进行重建，而不同时考虑相机位姿的校准，这些预输入的相机位姿通常是由colmap软件估计得到的。此次介绍的两篇文章《BARF》和《HGSLoc》在进行场景重建的同时进行相机位姿的优化，它们使用一些来自不同视角的图像和这些图像的粗略位姿作为输入，并且在相机位姿优化的方法上做出了改进。

Approach

Planar Image Alignment(2D)

首先，BARF考虑2D的平面图像对齐问题。设 x ∈ R² 为像素坐标系下的一个坐标，W: R² → R² 是与相机参数 p 有关的几何变换，I: R² → R³是我们的图像生成过程（图像的3个通道，所以是 R² → R³ ）。

我们的目标是使得生成的图片与原图片尽可能地相似，这个联合优化的目标用最小二乘来表达，就是：

$$

\min_{\mathbf{p}} \sum_{\mathbf{x}}\left|\mathcal{I}{1}(\mathcal{W}(\mathbf{x} ; \mathbf{p}))-\mathcal{I}{2}(\mathbf{x})\right|_{2}^{2} .

$$

相机参数的维度可以记作

$$

\mathbf{p} \in \mathbb{R}^P.

$$

这个最小二乘问题的基础迭代步骤可以记作：

$$

\Delta \mathbf{p}=-\mathbf{A}(\mathbf{x} ; \mathbf{p}) \sum_{\mathbf{x}} \mathbf{J}(\mathbf{x} ; \mathbf{p})^{\top}\left( \mathcal{I}{1}(\mathcal{W}(\mathbf{x} ; \mathbf{p})) - \mathcal{I}{2}(\mathbf{x}) \right).

$$

其中，J 是从输出到待优化变量求导的雅克比矩阵，I₂是给定的ground truth，I₁是我们想要优化的。而 A(x; p)取决于我们选择的优化策略。

$$

\mathbf{J}(\mathbf{x};\mathbf{p})=\frac{\partial\mathcal{I}_1(\mathcal{W}(\mathbf{x};\mathbf{p}))}{\partial\mathcal{W}(\mathbf{x};\mathbf{p})}\frac{\partial\mathcal{W}(\mathbf{x};\mathbf{p})}{\partial\mathbf{p}}.

$$

残差：

$$

\mathbf{r}(\mathbf{x})=\mathcal{I}{2}(\mathbf{x}) - \mathcal{I}{1}(\mathcal{W}(\mathbf{x} ; \mathbf{p})).

$$

有的资料中把 J 看作是残差对待优化变量的导数，即：

$$

\frac{\partial\mathbf{r}}{\partial\mathbf{p}}，

$$

因此，Δp也可以写成：

$$

\Delta \mathbf{p}=-\mathbf{A}(\mathbf{x} ; \mathbf{p}) \sum_{\mathbf{x}} \mathbf{J}(\mathbf{x} ; \mathbf{p})^{\top} \mathbf{r}(\mathbf{x}).

$$

如果选择一阶优化方法，A 就是一个标量，也就是学习率；如果选择二阶优化方法，有时，

$$

\mathbf{A}(\mathbf{x};\mathbf{p})=(\sum_\mathbf{x}\mathbf{J}(\mathbf{x};\mathbf{p})^{\top\mathbf{J}(\mathbf{x};\mathbf{p}))}{-1}

$$

这取决于具体的优化策略。

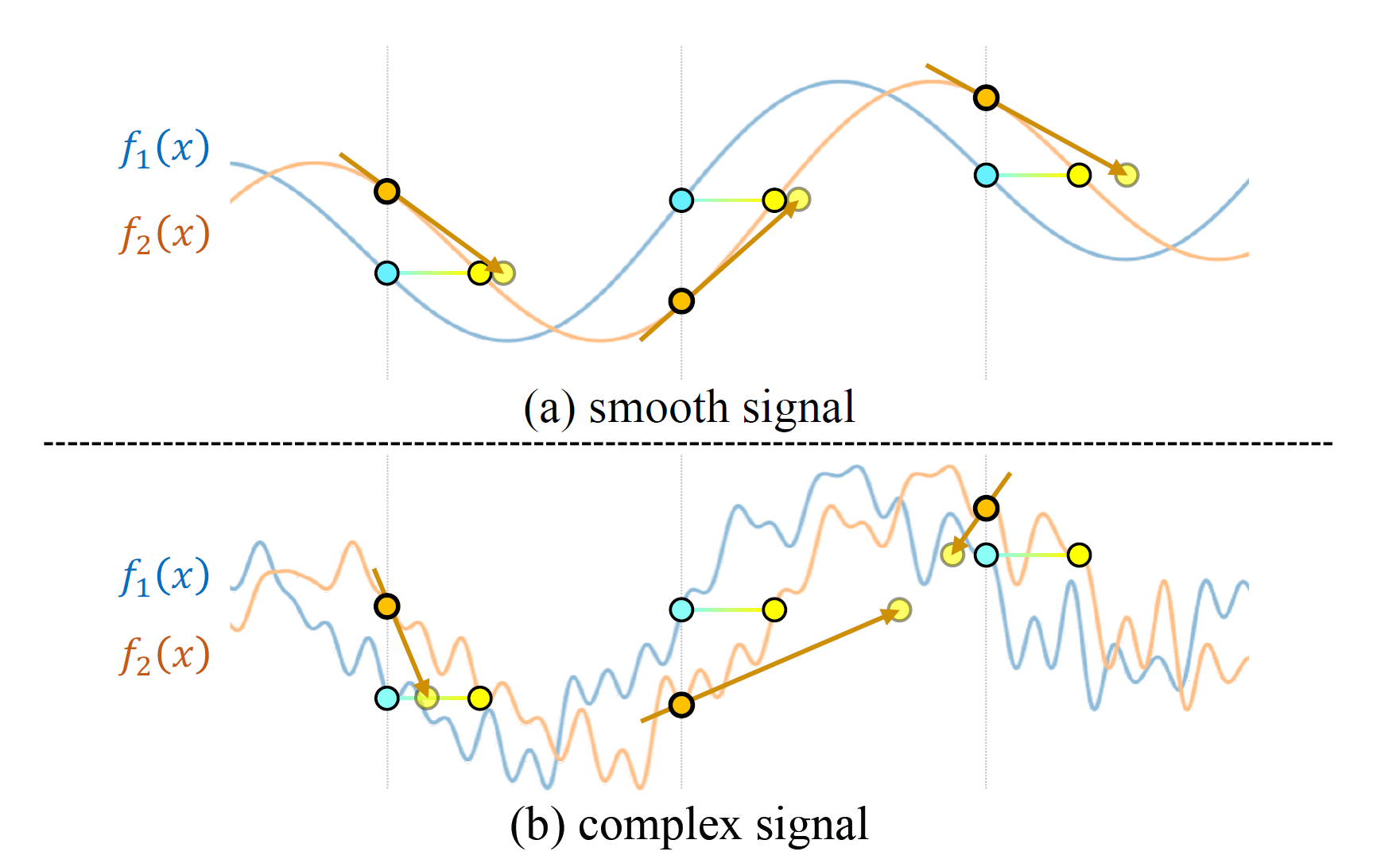

以上是对这个最小二乘问题的概述。这种基于梯度的优化策略的核心在于输入信号是否足够平滑，否则，很容易陷入局部次优解。输入信号的平滑程度等价于：

$$

\frac{\partial\mathcal{I}(\mathbf{x})}{\partial\mathbf{x}}，亦即图像梯度。

$$

为了避免局部最优，通常在优化的前期对图像进行模糊处理。图像梯度通过数值差分方法得出，而并非解析的。

BARF并没有采用模糊操作，它用神经网络作为I，优化目标就可以写成：

$$

\min_{\mathbf{p}i,\boldsymbol{\Theta}}\sum{i=1}^{M\sum_\mathbf{x}\left|f(\mathcal{W}(\mathbf{x};\mathbf{p}_i);\boldsymbol{\Theta})-\mathcal{I}_i(\mathbf{x})\right|_2}2\

其中，f:\mathbb{R}^2 \rightarrow \mathbb{R}^3，\boldsymbol{\Theta}是网络的参数，M是图像个数。\

然后，图像梯度就变为可解析的\frac{\partial{f}(\mathbf{x})}{\partial\mathbf{x}}，而不是数值差分的估计。

$$

通过操纵网络f，还可以对对齐的信号平滑度进行更原则性的控制，而不必依赖于图像的启发式模糊，从而使这些形式可推广到3D场景表示。稍后，将会介绍barf如何操作f对信号进行平滑度控制。

Neural Radiance Fields (3D)

接下来，BARF将以上过程拓展为3D，具体如下：

$$

多层感知机：f:\mathbb{R}^3 \rightarrow \mathbb{R}^4,\

MLP参数：\boldsymbol{\Theta},\

3D点坐标：\mathbf{x} \in \mathbb{R}^3,\

3D点坐标对应的颜色：\mathbf{c} \in \mathbb{R}^3,\

体素密度：\sigma \in \mathbb{R},\

相机位姿变换：\mathcal{W}，其有6个自由度{x,y,z,\phi,\theta,\psi},故\mathbf{p}\in \mathbb{R}^6,\

且，[\mathbf{c};\sigma]^{\top}=f(\mathbf{x};\boldsymbol{\Theta}),\

像素齐次坐标：\bar{\mathbf{u}}=[\mathbf{u};1]^{\top} \in \mathbb{R}^3,深度：z_i,\

\mathbf{x}_i=z_i\bar{\mathbf{u}}.

$$

体渲染表达式：

$$

\hat{\mathcal{I}}(\mathbf{u})=\int_{z_{\mathrm{near}}}^{z_{\mathrm{far}}}T(\mathbf{u},z)\sigma(z\bar{\mathbf{u}})\mathbf{c}(z\bar{\mathbf{u}})\mathrm{d}z .

$$

其中，z_far 和 z_near 是感兴趣的深度上下限，I 仍然是 R² → R³，表示这个像素坐标对应的RGB数值。

$$

T(\mathbf{u},z)=\exp\bigl(-\int_{z_{\mathrm{max}}}^{z}\sigma(z{\prime}\bar{\mathbf{u}})\mathrm{d}z^{\prime}\bigr).

$$

T对应3dgs中的透射率。这两个式子和3dgs的体渲染公式也是极为接近的：

$$

C_i=\sum_{n\leq N}c_n\cdot\alpha_n\cdot T_n,\text{ where }T_n=\prod_{m<n}(1-\alpha_m),\

\alpha_n=o_n\cdot\exp(-\sigma_n),\quad\sigma_n=\frac12\Delta_n^\top\Sigma{\prime{-1}}\Delta_n.

$$

区别在于，3dgs中的T是通过累乘得出，体素密度则取决于椭球投影到平面的形状再乘以不透明度。而nerf中的颜色值和体素密度是通过MLP直接得出。

$$

令\mathbf{y}=[\mathbf{c};\sigma]^{\top}=f(\mathbf{x};\boldsymbol{\Theta}).\

继续改写：\hat{\mathcal{I}}(\mathbf{u})=g\left(\mathbf{y}_1,\ldots,\mathbf{y}_N\right),g:\mathbb{R}^{4N} \rightarrow \mathbb{R}^3.\

\hat{\mathcal{I}}(\mathbf{u};\mathbf{p})=g\Big(f(\mathcal{W}(z_1\bar{\mathbf{u}};\mathbf{p});\boldsymbol{\Theta}),\ldots,f(\mathcal{W}(z_N\bar{\mathbf{u}};\mathbf{p});\boldsymbol{\Theta})\Big),\mathcal{W}:\mathbb{R}^{3} \rightarrow \mathbb{R}^3 .

$$

最后，这个联合优化问题变为：

$$

\min_{\mathbf{p}_1,…,\mathbf{p}M,\boldsymbol{\Theta}}\sum{i=1}^{M\sum_\mathbf{u}\left|\hat{\mathcal{I}}(\mathbf{u};\mathbf{p}_i,\boldsymbol{\Theta})-\mathcal{I}_i(\mathbf{u})\right|_2}2 .

$$

Bundle-Adjusting Neural Radiance Fields

barf与Nerf差异最大的一点在于，barf需要在优化网络参数的同时考虑到相机参数。而barf认为直接使用nerf的位置编码方案使得相机参数优化变得困难，对此，barf做出了改进，提出了捆绑优化的动态调整策略，这也是这篇文献最大的贡献之一。

Nerf最初的位置编码方案为：

$$

\gamma(\mathbf{x})=\begin{bmatrix}\mathbf{x},\gamma_0(\mathbf{x}),\gamma_1(\mathbf{x}),\ldots,\gamma_{L-1}(\mathbf{x})\end{bmatrix}\in\mathbb{R}^{3+6L} .

$$

这里的L是超参数。

$$

\gamma_k(\mathbf{x})=\begin{bmatrix}\cos(2^{k\pi\mathbf{x}),\sin(2}k\pi\mathbf{x})\end{bmatrix}\in\mathbb{R}^6 .

$$

那么，k阶位置编码的雅克比矩阵为：

$$

\frac{\partial\gamma_k(\mathbf{x})}{\partial\mathbf{x}}=2^{k\pi\cdot\left[-\sin(2}k\pi\mathbf{x}),\cos(2^k\pi\mathbf{x})\right] .

$$

它将来自MLP的梯度信号放大，并且其方向以相同频率变化。这使得预测有效更新Δp变得困难，因为来自采样的3D点的梯度信号在方向和幅度方面是不相干的，并且很容易相互抵消。因此，对于barf的联合优化来说，不能直接应用位置编码。

barf的做法是从低频段到高频段逐步激活位置编码：

$$

\gamma_k(\mathbf{x};\alpha)=w_k(\alpha)\cdot\left[\cos(2^{k\pi\mathbf{x}),\sin(2}k\pi\mathbf{x})\right], \

w_k(\alpha)=

\begin{cases}

0 &\text{if }\alpha<k \

\frac{1-\cos((\alpha-k)\pi)}{2} &\text{if }0\leq\alpha-k<1 \

1 &\text{if }\alpha-k\geq1&

\end{cases} .\

\frac{\partial\gamma_k(\mathbf{x};\alpha)}{\partial\mathbf{x}}=w_k(\alpha)\cdot2^{k\pi\cdot\left[-\sin(2}k\pi\mathbf{x}),\cos(2^k\pi\mathbf{x})\right]. \

\alpha \in [o,L] 是与优化进度成正比的可控的一个超参数。

$$

从原始3D输入x(α=0)开始，barf逐渐激活较高频段的编码，直到启用完整位置编码(α=L)，相当于原始 NeRF 模型。这使得 BARF 能够通过最初平滑的信号发现正确的Δp，然后将重点转移到学习高保真场景表示。

Experiment

平面图像对齐的定性实验

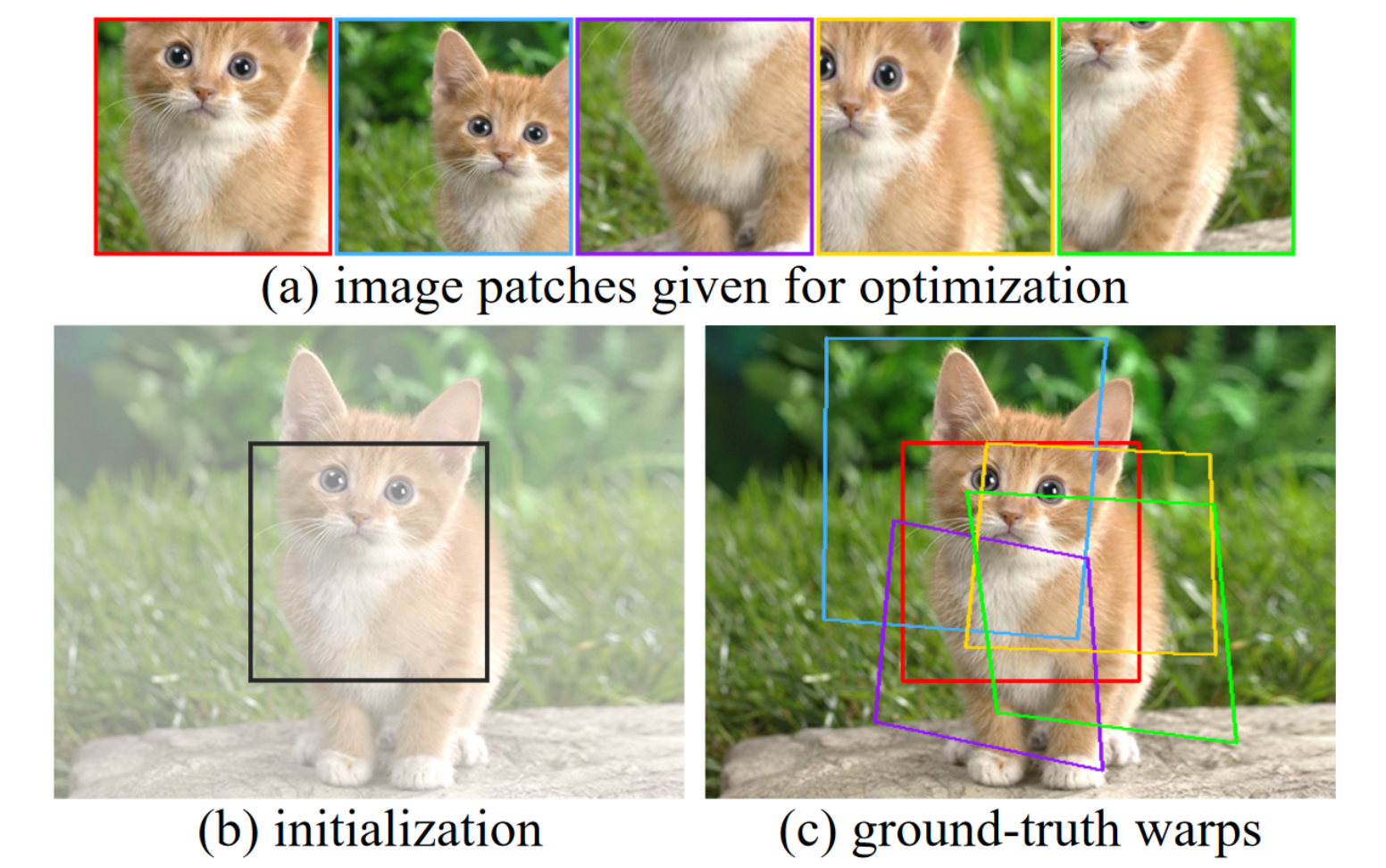

给定图像块，barf的目标是恢复整个图像的对齐和神经网络重建，其中初始化为（b）中所示的中心裁剪，而相应的真实变换（ground-truth warps）如（c）所示。

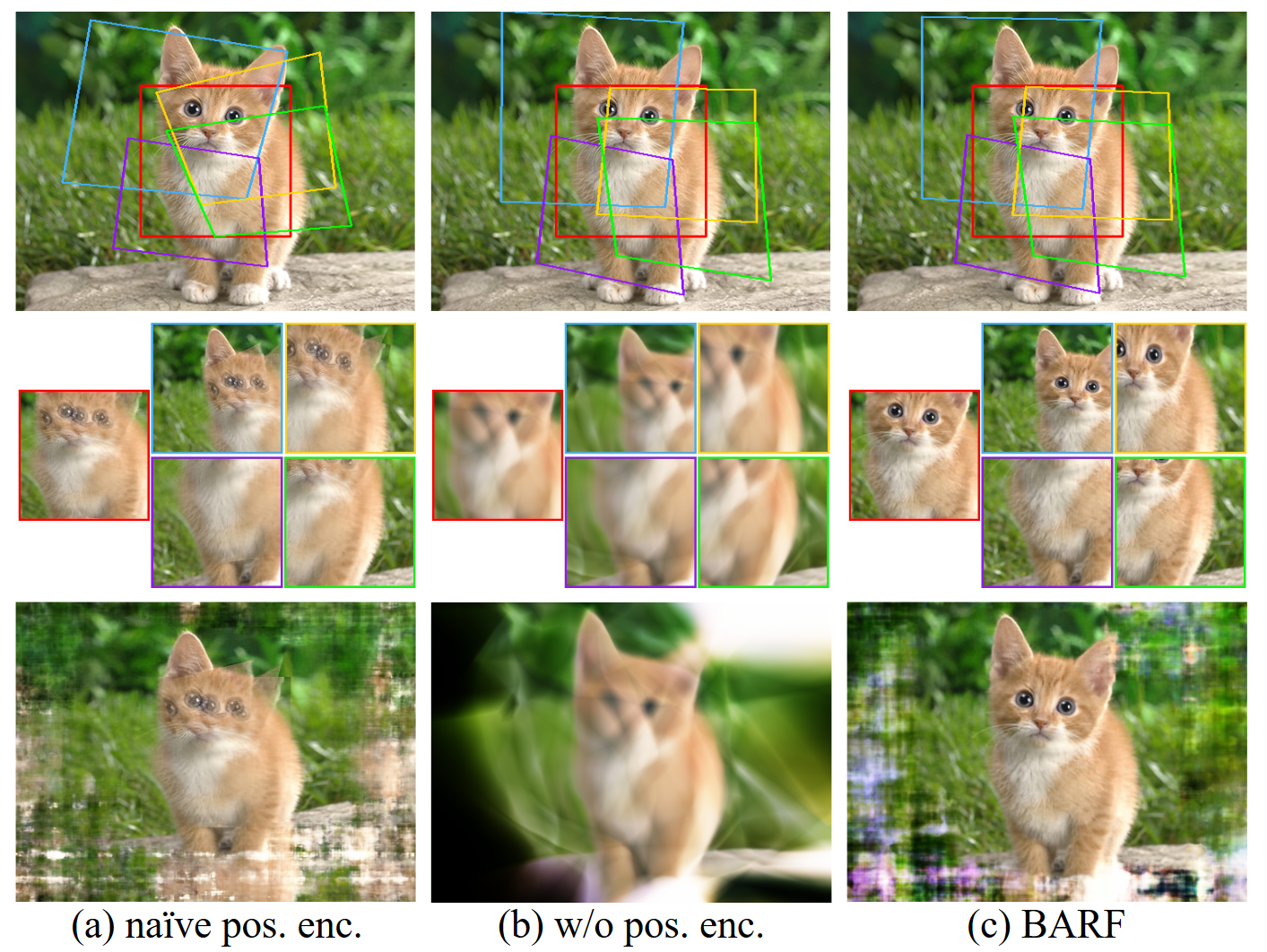

实验结果：(a)为直接使用位置编码，(b)为不使用位置编码，©是barf的结果。
