TensorFlow应用实战-17-Qlearning实现迷宫小游戏

标签：

人工智能

什么是Q-learning

Q是Quality的首字母，表示"质量/优劣"，表示给它打一个分。

在某些状态下做某个动作，会给他一个Q的价值。

learning就是学习的意思。基于质量，评判做出选择。

Q learning 是基于价值(Value-Based) 的学习
Q learning 是离线(off-play) 学习基于过去的记忆学习。

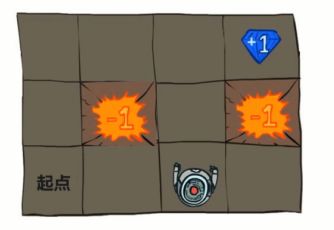

炸弹奖励是-1 宝石奖励为1。

Q learning 是基于价值的: State-Actio

对于state-action对做出一个打分。

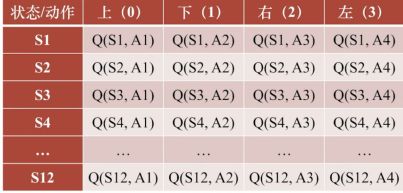

总共有12个状态，s1到s12.对于每一个状态会有四个动作。对于每个状态下的每个动作会有一个Q的值。

游戏中不断去跳转Q表中的值，学到最佳策略。

算法:

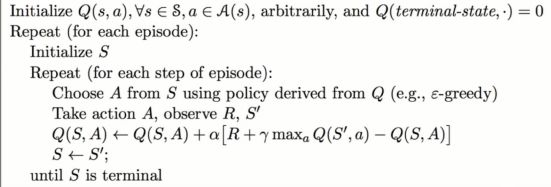

中文的算法解释。之后我们会基于这个中文算法描述来写我们的代码。

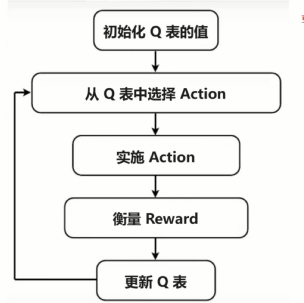

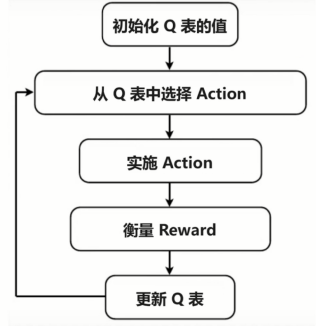

流程图：

基于表格的Q learning 局限性

对于状态(State) 非常多的(例如围棋) 无能无力
神经网络最会记住N多的参数，解决了Q Learing 的表格的局限。

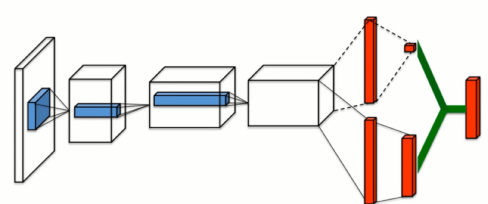

结合深度学习(深度神经网络) 和 Q learning 推出了 DQL/DQN

深度Q learning 或者深度的Q 网络

深度Q learning (DQL/DQN)

使用深度神经网络实现Q-learning的方法。克服了表格的局限。

Q-learning 实现机器人走迷宫

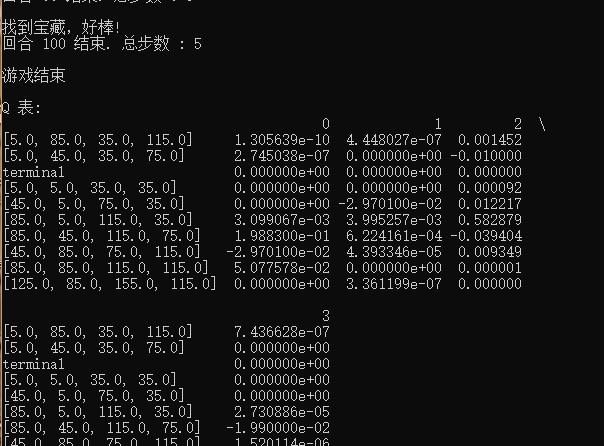

红色代表两个炸弹。蓝色宝藏。结束之后打印出Q表

实现步骤

游戏环境机器人大脑游戏主程序

实现游戏的环境

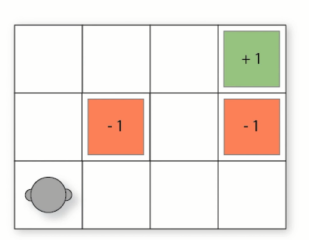

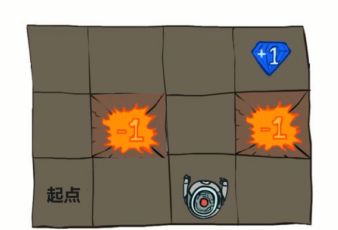

迷宫的地图是这样的，左下角有个起点。-1 是炸弹 +1 是宝藏。

用Tkinter 来模拟gym的环境构建。我们用到的方法名和用法都和gym是类似的。

完成的迷宫地图如下

编写我们的env.py

 1# -*- coding: UTF-8 -*-
 2"""
 3Q Learning 例子的 Maze（迷宫） 环境
 4黄色圆形 :   机器人
 5红色方形 :   炸弹     [reward = -1]
 6绿色方形 :   宝藏     [reward = +1]
 7其他方格 :   平地     [reward = 0]
 8"""
 9import sys
10import time
11import numpy as np
12# Python2 和 Python3 中 Tkinter 的名称不一样
13if sys.version_info.major == 2:
14import Tkinter as tk
15else:
16import tkinter as tk

python2与python3下的Tkinter的不同引入处理。

1WIDTH = 4   # 迷宫的宽度
2HEIGHT = 3  # 迷宫的高度
3UNIT = 40   # 每个方块的大小（像素值）

构建一个class继承TK

1# 迷宫 类
2class Maze(tk.Tk, object):
3def __init__(self):
4super(Maze, self).__init__()
5self.action_space = ['u', 'd', 'l', 'r']  # 上，下，左，右 四个 action（动作）
6self.n_actions = len(self.action_space)   # action 的数目
7self.title('Q Learning')
8self.geometry('{0}x{1}'.format(WIDTH * UNIT, HEIGHT * UNIT))  # Tkinter 的几何形状
9self.build_maze()

定义一个init的构造方法。调用父类的初始化方法。

定义它的动作空间: action_space 上下左右四个。 up down action的数目。 title: 生成的游戏窗口的title geometry 几何形状。第一维是一宽度乘以每个单元的像素值，第二维是高乘以每个单元像素值。

调用 build Maze方法

 1创建迷宫
 2def build_maze(self):
 3# 创建画布 Canvas.白色背景，宽高。
 4self.canvas = tk.Canvas(self, bg='white',
 5                        width=WIDTH * UNIT,
 6                        height=HEIGHT * UNIT)
 7
 8# 绘制横纵方格线。创建线条。
 9for c in range(0, WIDTH * UNIT, UNIT):
10    x0, y0, x1, y1 = c, 0, c, HEIGHT * UNIT
11    self.canvas.create_line(x0, y0, x1, y1)
12for r in range(0, HEIGHT * UNIT, UNIT):
13    x0, y0, x1, y1 = 0, r, WIDTH * UNIT, r
14    self.canvas.create_line(x0, y0, x1, y1)
15
16# 零点（左上角） 往右是x增长的方向。往左是y增长的方向。
17# 因为每个方格是40像素，20,20是中心位置。
18origin = np.array([20, 20])
19
20# 创建我们的探索者 机器人（robot）
21robot_center = origin + np.array([0, UNIT * 2])
22# 创建椭圆，指定起始位置。填充颜色
23self.robot = self.canvas.create_oval(
24    robot_center[0] - 15, robot_center[1] - 15,
25    robot_center[0] + 15, robot_center[1] + 15,
26    fill='yellow')
27
28# 炸弹 1
29bomb1_center = origin + UNIT
30self.bomb1 = self.canvas.create_rectangle(
31    bomb1_center[0] - 15, bomb1_center[1] - 15,
32    bomb1_center[0] + 15, bomb1_center[1] + 15,
33    fill='red')
34
35# 炸弹 2
36bomb2_center = origin + np.array([UNIT * 3, UNIT])
37self.bomb2 = self.canvas.create_rectangle(
38    bomb2_center[0] - 15, bomb2_center[1] - 15,
39    bomb2_center[0] + 15, bomb2_center[1] + 15,
40    fill='red')
41
42# 宝藏
43treasure_center = origin + np.array([UNIT * 3, 0])
44self.treasure = self.canvas.create_rectangle(
45    treasure_center[0] - 15, treasure_center[1] - 15,
46    treasure_center[0] + 15, treasure_center[1] + 15,
47    fill='green')
48
49# 设置好上面配置的场景
50self.canvas.pack()

reset方法表示游戏重新开始，机器人回到左下角

 1# 重置（游戏重新开始，将机器人放到左下角）
 2def reset(self):
 3self.update()
 4time.sleep(0.5)
 5self.canvas.delete(self.robot)  # 删去机器人
 6origin = np.array([20, 20])
 7robot_center = origin + np.array([0, UNIT * 2])
 8# 重新创建机器人
 9self.robot = self.canvas.create_oval(
10    robot_center[0] - 15, robot_center[1] - 15,
11    robot_center[0] + 15, robot_center[1] + 15,
12    fill='yellow')
13# 返回 观测（observation）
14return self.canvas.coords(self.robot)

使用update方法更新一下游戏环境。使用coords返回一个观测值。

走一步(机器人实施一个action)

 1# 走一步（机器人实施 action）
 2def step(self, action):
 3# s表示一个state状态值
 4s = self.canvas.coords(self.robot)
 5# 基准动作
 6base_action = np.array([0, 0])
 7if action == 0:     # 上
 8    if s[1] > UNIT:
 9        base_action[1] -= UNIT
10elif action == 1:   # 下
11    if s[1] < (HEIGHT - 1) * UNIT:
12        base_action[1] += UNIT
13elif action == 2:   # 右
14    if s[0] < (WIDTH - 1) * UNIT:
15        base_action[0] += UNIT
16elif action == 3:   # 左
17    if s[0] > UNIT:
18        base_action[0] -= UNIT
19
20# 移动机器人，移动到baseation横向纵向坐标值
21self.canvas.move(self.robot, base_action[0], base_action[1])
22
23# 取得下一个 state
24s_ = self.canvas.coords(self.robot)
25
26# 奖励机制。
27if s_ == self.canvas.coords(self.treasure):
28    reward = 1  # 找到宝藏，奖励为 1
29    done = True
30    s_ = 'terminal'   # 终止
31    print("找到宝藏，好棒!")
32elif s_ == self.canvas.coords(self.bomb1):
33    reward = -1  # 踩到炸弹1，奖励为 -1
34    done = True
35    s_ = 'terminal'   # 终止
36    print("炸弹 1 爆炸...")
37elif s_ == self.canvas.coords(self.bomb2):
38    reward = -1  # 踩到炸弹2，奖励为 -1
39    done = True
40    s_ = 'terminal'   # 终止
41    print("炸弹 2 爆炸...")
42else:
43    reward = 0   # 其他格子，没有奖励
44    done = False
45
46return s_, reward, done
47# 调用 Tkinter 的 update 方法
48def render(self):
49time.sleep(0.1)
50self.update()

调用Tkinter的update方法。0.1秒去走一步。

实现Q learning（机器人的大脑）

Q learning的 Q表

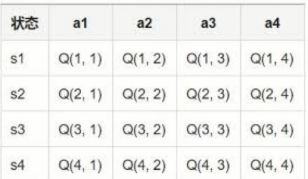

每一行是一个状态，s1 到 s4

每一列是在这个状态下可以采取的行动。

Q learning的算法

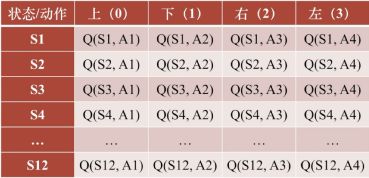

我们例子的Q表: 有12个格子,4个动作

对应的Q值。

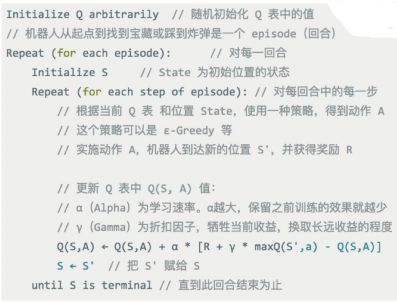

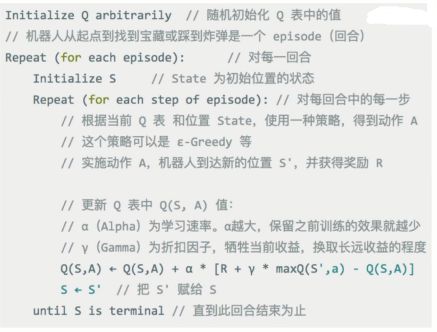

中文的Q learning算法伪代码

首先会随机的初始化Q表中的值。对于每一个回合做一个循环。

循环中首先:

初始化初始位置的状态。

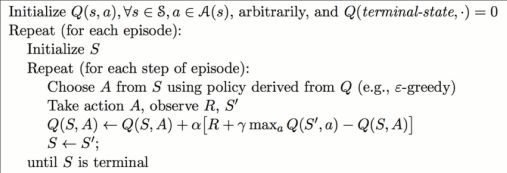

新的Q表中的Q(s,a)更新规则如上。

著名的贝尔曼方程

e-Greedy 贪婪算法: 持续探索(Exploration)

贪婪度 e: e-Greedy 算法可以预防更好的选择一直没有被探索到。
1-e 的概率选择Q表中state位置值最大的action
e的概率随机选取Q表中state位置的action

https://www.zhihu.com/question/26408259?sort=created

http://mnemstudio.org/path-finding-q-learning-tutorial.htm

代码编写

 1# -*- coding: UTF-8 -*-
 2"""
 3Q Learning 算法。做决策的部分，相当于机器人的大脑
 4"""
 5import numpy as np
 6import pandas as pd
 7class QLearning:
 8def __init__(self, actions, learning_rate=0.01, discount_factor=0.9, e_greedy=0.1):
 9self.actions = actions        # action 列表
10self.lr = learning_rate       # 学习速率
11self.gamma = discount_factor  # 折扣因子
12self.epsilon = e_greedy       # 贪婪度
13# 列是action，上下左右四种。
14self.q_table = pd.DataFrame(columns=self.actions, dtype=np.float32)  # Q 表
15# 检测 q_table 中有没有这个 state
16# 如果还没有当前 state, 那我们就插入一组全 0 数据, 作为这个 state 的所有 action 的初始值
17def check_state_exist(self, state):
18# state对应每一行，如果不在Q表中。
19if state not in self.q_table.index:
20    # 插入一组全 0 数据，上下左右，四个动作，创建四个零
21    self.q_table = self.q_table.append(
22        pd.Series(
23            [0] * len(self.actions),
24            index=self.q_table.columns,
25            name=state,
26        )
27    )
28
29# 根据 state 来选择 action
30def choose_action(self, state):
31self.check_state_exist(state)  # 检测此 state 是否在 q_table 中存在
32# 选行为，用 Epsilon Greedy 贪婪方法
33if np.random.uniform() < self.epsilon:
34    # 随机选择 action
35    action = np.random.choice(self.actions)
36else:  # 选择 Q 值最高的 action
37    state_action = self.q_table.loc[state, :]
38    # 同一个 state, 可能会有多个相同的 Q action 值, 所以我们乱序一下
39    state_action = state_action.reindex(np.random.permutation(state_action.index))
40    # 每一行中取到Q值最大的那个
41    action = state_action.idxmax()
42return action
43
44# 学习。更新 Q 表中的值
45def learn(self, s, a, r, s_):
46# s_是下一个状态
47self.check_state_exist(s_)  # 检测 q_table 中是否存在 s_
48
49q_predict = self.q_table.loc[s, a]  # 根据 Q 表得到的 估计（predict）值
50
51# q_target 是现实值
52if s_ != 'terminal':  # 下个 state 不是 终止符
53    q_target = r + self.gamma * self.q_table.loc[s_, :].max()
54else:
55    q_target = r  # 下个 state 是 终止符
56
57# 更新 Q 表中 state-action 的值
58self.q_table.loc[s, a] += self.lr * (q_target - q_predict)

编写游戏主程序、

 1 play.py
 2 # -*- coding: UTF-8 -*-
 3 """
 4 游戏的主程序，调用机器人的 Q learning 决策大脑 和 Maze 环境
 5 """
 6 from env import Maze
 7 from q_learning import QLearning
 8 def update():
 9 for episode in range(100):
10# 初始化 state（状态）
11state = env.reset()
12
13step_count = 0  # 记录走过的步数
14
15while True:
16    # 更新可视化环境
17    env.render()
18
19    # RL 大脑根据 state 挑选 action
20    action = RL.choose_action(str(state))
21
22    # 探索者在环境中实施这个 action, 并得到环境返回的下一个 state, reward 和 done (是否是踩到炸弹或者找到宝藏)
23    state_, reward, done = env.step(action)
24
25    step_count += 1  # 增加步数
26
27    # 机器人大脑从这个过渡（transition） (state, action, reward, state_) 中学习
28    RL.learn(str(state), action, reward, str(state_))
29
30    # 机器人移动到下一个 state
31    state = state_
32
33    # 如果踩到炸弹或者找到宝藏, 这回合就结束了
34    if done:
35        print("回合 {} 结束. 总步数 : {}\n".format(episode+1, step_count))
36        break
37  # 结束游戏并关闭窗口
38  print('游戏结束')
39  env.destroy()
40  if __name__ == "__main__":
41  # 创建环境 env 和 RL
42  env = Maze()
43  RL = QLearning(actions=list(range(env.n_actions)))
44  # 开始可视化环境
45  env.after(100, update)
46  env.mainloop()
47  print('\nQ 表:')
48  print(RL.q_table)

DeepQlearning实现：迷宫游戏

我们通过之前的Qlearning 知道了算法和代码

Qlearning 局限: 不能表示很多的状态和Q值。下围棋这个例子

可以表示很多参数

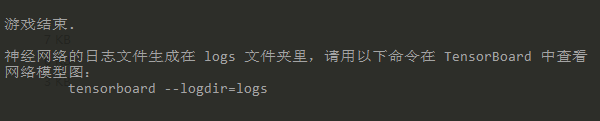

最终效果:

实现步骤:

机器人大脑
游戏环境
游戏主程序。

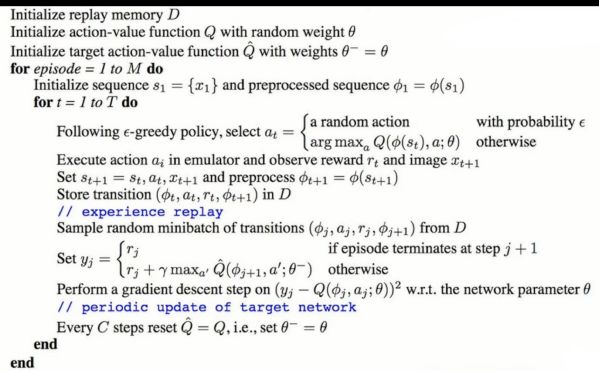

DeepQlearing 有Q-learning的优势

Q-learning 是 off-Policy (离线学习可以学习过往经验或记忆)
Q-learning 可以单步更新，比回合更新更有效率

经验回放(去学习过往的经验或记忆)

单步更新，更新网络参数

记忆库存储过往记忆。

估计神经网络现实实际神经网络

  1# -*- coding: UTF-8 -*-
  2"""
  3Deep Q Learning 算法。做决策的部分，相当于机器人的大脑
  4"""
  5import numpy as np
  6import tensorflow as tf
  7# 伪随机数。为了复现结果
  8np.random.seed(1)
  9tf.set_random_seed(1)
 10class DeepQLearning:
 11def __init__(
 12    self,
 13    n_actions,
 14    n_features,
 15    learning_rate=0.01,
 16    discount_factor=0.9,
 17    e_greedy=0.1,
 18    replace_target_iter=300,
 19    memory_size=500,
 20    batch_size=32,
 21    output_graph=False,  # 是否存储 TensorBoard 日志
 22  ):
 23self.n_actions = n_actions    # action 的数目
 24self.n_features = n_features  # state/observation 里的特征数目
 25self.lr = learning_rate       # 学习速率
 26self.gamma = discount_factor  # 折扣因子
 27self.epsilon = e_greedy       # 贪婪度 Epsilon Greedy
 28self.replace_target_iter = replace_target_iter  # 每多少个迭代替换一下 target 网络的参数
 29self.memory_size = memory_size  # 记忆上限
 30self.batch_size = batch_size  # 随机选取记忆片段的大小
 31
 32# 学习次数 (用于判断是否更换 Q_target_net 参数)
 33self.learning_steps = 0
 34
 35# 初始化全 0 记忆 [s, a, r, s_]
 36self.memory = np.zeros((self.memory_size, n_features * 2 + 2))
 37
 38# 构建神经网络
 39self.construct_network()
 40
 41# 提取 Q_target_net 和 Q_eval_net 的参数
 42t_params = tf.get_collection(tf.GraphKeys.GLOBAL_VARIABLES, scope='Q_target_net')
 43e_params = tf.get_collection(tf.GraphKeys.GLOBAL_VARIABLES, scope='Q_eval_net')
 44
 45# 用 Q_eval_net 参数来替换 Q_target_net 参数
 46with tf.variable_scope('target_replacement'):
 47    self.target_replace_op = [tf.assign(t, e) for t, e in zip(t_params, e_params)]
 48
 49self.sess = tf.Session()
 50
 51if output_graph:
 52    # 输出 TensorBoard 日志文件
 53    tf.summary.FileWriter("logs", self.sess.graph)
 54
 55# 初始化全局变量
 56self.sess.run(tf.global_variables_initializer())
 57'''
 58构建两个神经网络（Q_eval_net 和 Q_target_net）。
 59固定住一个神经网络 (Q_target_net) 的参数（所谓 Fixed Q target）。
 60Q_target_net 相当于 Q_eval_net 的一个历史版本, 拥有 Q_eval_net 之前的一组参数。
 61这组参数被固定一段时间, 然后再被 Q_eval_net 的新参数所替换。
 62Q_eval_net 的参数是不断在被提升的
 63'''
 64def construct_network(self):
 65# 输入数据 [s, a, r, s_]
 66with tf.variable_scope('input'):
 67    self.s = tf.placeholder(tf.float32, [None, self.n_features], name='s')  # State
 68    self.a = tf.placeholder(tf.int32, [None, ], name='a')  # Action
 69    self.r = tf.placeholder(tf.float32, [None, ], name='r')  # Reward
 70    self.s_ = tf.placeholder(tf.float32, [None, self.n_features], name='s_')  # 下一个 State
 71
 72# 权重和偏差
 73w_initializer, b_initializer = tf.random_normal_initializer(0., 0.3), tf.constant_initializer(0.1)
 74
 75# 创建 Q_eval 神经网络, 适时更新参数
 76with tf.variable_scope('Q_eval_net'):
 77    e1 = tf.layers.dense(self.s, 20, tf.nn.relu, kernel_initializer=w_initializer,
 78                         bias_initializer=b_initializer, name='e1')
 79    self.q_eval = tf.layers.dense(e1, self.n_actions, kernel_initializer=w_initializer,
 80                                  bias_initializer=b_initializer, name='e2')
 81
 82# 创建 Q_target 神经网络, 提供 target Q
 83with tf.variable_scope('Q_target_net'):
 84    t1 = tf.layers.dense(self.s_, 20, tf.nn.relu, kernel_initializer=w_initializer,
 85                         bias_initializer=b_initializer, name='t1')
 86    self.q_next = tf.layers.dense(t1, self.n_actions, kernel_initializer=w_initializer,
 87                                  bias_initializer=b_initializer, name='t2')
 88
 89# 在 Q_target_net 中，计算下一个状态 s_j_next 的真实 Q 值
 90with tf.variable_scope('Q_target'):
 91    q_target = self.r + self.gamma * tf.reduce_max(self.q_next, axis=1)
 92    # tf.stop_gradient 使 q_target 不参与梯度计算的操作
 93    self.q_target = tf.stop_gradient(q_target)
 94
 95# 在 Q_eval_net 中，计算状态 s_j 的估计 Q 值
 96with tf.variable_scope('Q_eval'):
 97    a_indices = tf.stack([tf.range(tf.shape(self.a)[0], dtype=tf.int32), self.a], axis=1)
 98    # tf.gather_nd 用 indices 定义的形状来对 params 进行切片
 99    self.q_eval_by_a = tf.gather_nd(params=self.q_eval, indices=a_indices)
100
101# 计算真实值和估计值的误差（loss）
102with tf.variable_scope('loss'):
103    self.loss = tf.reduce_mean(tf.squared_difference(self.q_target, self.q_eval_by_a, name='error'))
104
105# 梯度下降法优化参数
106with tf.variable_scope('train'):
107    self.train_op = tf.train.RMSPropOptimizer(self.lr).minimize(self.loss)
108
109# 在记忆中存储和更新 transition（转换）样本 [s, a, r, s_]
110def store_transition(self, s, a, r, s_):
111if not hasattr(self, 'memory_count'):
112    self.memory_count = 0
113transition = np.hstack((s, [a, r], s_))
114# 记忆总大小是固定的。如果超出总大小, 旧记忆就被新记忆替换
115index = self.memory_count % self.memory_size
116self.memory[index, :] = transition
117self.memory_count += 1
118
119# 根据 state 来选 action
120def choose_action(self, state):
121# 统一 state 的形状
122state = state[np.newaxis, :]
123
124if np.random.uniform() < self.epsilon:
125    # 随机选择
126    action = np.random.randint(0, self.n_actions)
127else:
128    # 让 Q_eval_net 神经网络生成所有 action 的值, 并选择值最大的 action
129    actions_value = self.sess.run(self.q_eval, feed_dict={self.s: state})
130    action = np.argmax(actions_value)
131
132  return action
133
134 # 学习
135 def learn(self):
136# 是否替换 Q_target_net 参数
137if self.learning_steps % self.replace_target_iter == 0:
138    self.sess.run(self.target_replace_op)
139    print('\n替换现实网络的参数...\n')
140
141# 从记忆中随机抽取 batch_size 长度的记忆片段
142if self.memory_count > self.memory_size:
143    sample_index = np.random.choice(self.memory_size, size=self.batch_size)
144else:
145    sample_index = np.random.choice(self.memory_count, size=self.batch_size)
146batch_memory = self.memory[sample_index, :]
147
148# 训练 Q_eval_net
149_, _ = self.sess.run(
150    [self.train_op, self.loss],
151    feed_dict={
152        self.s: batch_memory[:, :self.n_features],
153        self.a: batch_memory[:, self.n_features],
154        self.r: batch_memory[:, self.n_features + 1],
155        self.s_: batch_memory[:, -self.n_features:],
156    })
157
158self.learning_steps += 1
