uiautomator结合cucumber实现移动app自动化测试

标签：
Java Android 测试
前提

由于公司业务要求，自动化测试要达到以下几点

  • 跨应用的测试
  • 测试用例可读性强
  • 测试报告可读性强
  • 降低测试用例编写门槛
  • 对失败的用例有截图保存并在报告中体现

基于以上几点

  • 跨应用方面选择了uiautomator

    这个是谷歌官方推荐的一个界面自动化测试工具，可以实现跨应用测试。

  • 用例和报告可读性方面选择了cucumber-android

    cucumber-android可以通过自然语言来描述用例，并且能够生成html格式的测试报告和json报告文件，并且方便和jenkins集成。(用过calabash的童鞋会了解这块内容）

准备
软件
  • JDK1.8
  • AndroidStudio
  • AndroidSDK
涉及工具和框架
  • uiautomator
  • cucumber-android
  • cucumber-html
测试工程创建

通过androidStudio新建一个Empty Activity工程，工程中的src目录下会包含androidTest，测试用例代码会在这个目录下来编写

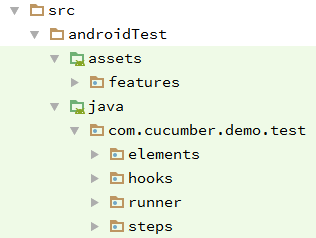

目录结构

图片描述

assets/features: 放置的是测试用例文件(中文描述的用例文件)
com.cucumber.demo.test: 目录下放置的是测试代码
elements: 界面上的元素获取方法类（后期UI属性发生变化，可修改这个包下面的类即可）
hooks: 放置测试执行的钩子（用例前处理，后处理操作）
runner: 测试用例执行类
steps: 封装的测试步骤脚本

工程配置

由于采用的是cucumber-android框架，并且报告的格式期望是html格式，所以在app/build.gradle中要引入这两个相关依赖。

androidTestCompile 'info.cukes:cucumber-android:1.2.5'
androidTestCompile 'info.cukes:cucumber-picocontainer:1.2.5'
androidTestCompile 'info.cukes:cucumber-html:0.2.3'
androidTestCompile 'com.android.support.test.uiautomator:uiautomator-v18:2.1.2'

在app/build.gradle所有的配置

 apply plugin: 'com.android.application'

    android {

        compileSdkVersion 23

        buildToolsVersion "25.0.2"

        dexOptions {

            incremental true

            javaMaxHeapSize "4g"

        }

        defaultConfig {

            applicationId "com.cucumber.demo"

            minSdkVersion 18

            targetSdkVersion 23

            versionCode 1

            versionName "1.0"

            jackOptions {

                enabled true

            }

            testApplicationId "com.cucumber.demo.test"

           testInstrumentationRunner "com.cucumber.demo.test.runner.Instrumentation"

        }

        packagingOptions {

            exclude 'LICENSE.txt'

            exclude 'META-INF/maven/com.google.guava/guava/pom.properties'

            exclude 'META-INF/maven/com.google.guava/guava/pom.xml'

        }

        sourceSets {

            androidTest {

                assets.srcDirs = ['src/androidTest/assets']

            }

        }

        buildTypes {

            release {

                minifyEnabled false

                proguardFiles getDefaultProguardFile('proguard-android.txt'), 'proguard-rules.pro'

            }

        }

    }

    dependencies {

        compile fileTree(dir: 'libs', include: ['*.jar'])

        testCompile 'junit:junit:4.12'

        compile 'com.android.support:appcompat-v7:23.1.1'

        androidTestCompile 'com.android.support.test:runner:0.5'

        androidTestCompile 'info.cukes:cucumber-android:1.2.5'

        androidTestCompile 'info.cukes:cucumber-picocontainer:1.2.5'

        androidTestCompile 'info.cukes:cucumber-html:0.2.3'

        androidTestCompile 'com.android.support.test.uiautomator:uiautomator-v18:2.1.2'

        androidTestCompile 'com.android.support.test:rules:0.5'

    }

如果在编译的时候出现OutOfMemoryError,就在gradle.properties文件中加入下面配置

org.gradle.jvmargs=-Xmx4096m -XX:MaxPermSize=4096m -XX:+HeapDumpOnOutOfMemoryError
用例功能

测试手机自带计算器的加减乘除功能

测试用例文件

# language: zh-CN

功能: 验证计算器的加减乘除功能

    场景: 验证基本的减功能
      当 输入数字30
      当 输入运算符-
      当 输入数字20
      当 输入运算符=
      那么 验证运算结果15

     场景: 验证基本的加功能
      当 输入数字30
      当 输入运算符+
      当 输入数字25
      当 输入运算符=
      那么 验证运算结果55
测试脚本编写

为了便于维护，将元素获取功能放在一个单独的类中，后期界面有变化的话，可以维护这一份文件即可。
elements/CalculatorActivity.java

package com.cucumber.demo.test.elements;

    import android.support.test.InstrumentationRegistry;

    import android.support.test.uiautomator.UiDevice;

    import android.support.test.uiautomator.UiObject;

    import android.support.test.uiautomator.UiObjectNotFoundException;

    import android.support.test.uiautomator.UiSelector;

    /**

     * Created by ogq on 4/19/17.

     */

    public class CalculatorActivity {

        private static final UiDevice uiDevice = UiDevice.getInstance(InstrumentationRegistry.getInstrumentation());

        /**

         * 获取数字按键

         * @param num

         * @return

         */

        public static UiObject getNumBtn(String num){

            return uiDevice.findObject(new UiSelector().resourceId("com.android.calculator2:id/digit" + num));

        }

        /**

         * 获取运算符和非数字字符

         * @param op

         * @return

         * @throws UiObjectNotFoundException

         */

        public static UiObject getCharBtn(String op) throws UiObjectNotFoundException {

            switch (op) {

                case "+":

                    return uiDevice.findObject(new UiSelector().resourceId("com.android.calculator2:id/plus"));

                case "-":

                    return uiDevice.findObject(new UiSelector().resourceId("com.android.calculator2:id/minus"));

                case "x":

                    return uiDevice.findObject(new UiSelector().resourceId("com.android.calculator2:id/mul"));

                case "/":

                    return uiDevice.findObject(new UiSelector().resourceId("com.android.calculator2:id/div"));

                case "%":

                    return uiDevice.findObject(new UiSelector().resourceId("com.android.calculator2:id/pct"));

                case "=":

                    return uiDevice.findObject(new UiSelector().resourceId("com.android.calculator2:id/equal"));

                case ".":

                    return uiDevice.findObject(new UiSelector().resourceId("com.android.calculator2:id/dot"));

                default:

                    throw new UiObjectNotFoundException("运算符不正确");

            }

        }

        /**

         * 获取清除按钮

         * @return

         */

        public static UiObject getClsBtn(){

            return uiDevice.findObject(new UiSelector().resourceId("com.android.calculator2:id/clear"));

        }

        /**

         * 获取计算结果

         * @return

         */

        public static UiObject getResultView(){

            return uiDevice.findObject(new UiSelector().className("android.widget.EditText"));

        }

    }

用例都是由步骤来组成，所以步骤实现放在一个类中，进行元素的操作动作。
在类开始指定用例文件路径和胶水代码路径，格式为html
steps/AppTestSteps.java

package com.cucumber.demo.test.steps;

    import android.support.test.uiautomator.UiObject;

    import android.support.test.uiautomator.UiObjectNotFoundException;

    import android.test.ActivityInstrumentationTestCase2;

    import android.util.Log;

    import com.cucumber.demo.MainActivity;

    import com.cucumber.demo.test.elements.CalculatorActivity;

    import com.cucumber.demo.test.runner.SomeDependency;

    import cucumber.api.CucumberOptions;

    import cucumber.api.java.zh_cn.假如;

    import cucumber.api.java.zh_cn.那么;

    /**

     * <a href="http://d.android.com/tools/testing/testing_android.html">Testing Fundamentals</a>

     */

    @CucumberOptions(features="features", glue = "com.cucumber.demo.test", format={"pretty","html:/data/data/com.cucumber.demo/reports"})

    public class AppTestStep extends ActivityInstrumentationTestCase2<MainActivity>{

        final String TAG = "AUTOTEST";

        public AppTestStep(SomeDependency dependency) {

            super(MainActivity.class);

            assertNotNull(dependency);

        }

        @假如("^输入数字(\\S+)$")

        public void input_number(String number) throws UiObjectNotFoundException {

            Log.v(TAG, "输入数字为：" + number);

            char[] chars = number.toCharArray();

            for(int i = 0; i < chars.length; i++){

                if (chars[i] == '.'){

                    CalculatorActivity.getCharBtn(String.valueOf(chars[i])).click();

                }

                else {

                    CalculatorActivity.getNumBtn(String.valueOf(chars[i])).click();

                }

            }

        }

        @假如("^输入运算符([+-x\\/=])$")

        public void input_op(String op) throws UiObjectNotFoundException {

            Log.v(TAG, "输入运算符为：" + op);

            CalculatorActivity.getCharBtn(op).click();

        }

        @假如("^计算器归零$")

        public void reset_calc() throws UiObjectNotFoundException {

            Log.v(TAG, "计算器归零");

            UiObject clear_obj = CalculatorActivity.getClsBtn();

            if (clear_obj.waitForExists(3000)){

                clear_obj.click();

            }

        }

        @那么("^验证运算结果(\\S+)$")

        public void chk_result(String result) throws UiObjectNotFoundException {

            Log.v(TAG, "期望运算结果为：" + result);

            UiObject result_obj = CalculatorActivity.getResultView();

            if (result_obj.waitForExists(5000)){

                String act_result = result_obj.getText();

                Log.v(TAG, "实际运算结果为：" + act_result);

               if (!result.equals(act_result)) {

                   throw new UiObjectNotFoundException("结果比对异常，期望值是:" + result + ",实际值是:" +   act_result);

               }

            }else{

                throw new UiObjectNotFoundException("结果控件不存在");

            }

        }

    }

执行用例时会涉及到一些环境初始化或者数据清理的操作，此时需要用到用例前处理和后处理，在cucumber-android框架中用hooks来实现这块的功能，Before和After钩子是针对每个用例的前处理和后处理操作。
在截图时，考虑到权限问题，我把图片默认放在测试用例的应用目录下，由于要把图片嵌入到报告中，需要先把图片转为byte[]格式，在由cucumber-android读入，cucumber-android会重新生成一个图片，所以在截图的时候只需要一个固定的名称即可，防止失败用例过多，图片文件会占用很大空间。

前处理: 判断当前是否计算器界面，如果不是的话打开计算器应用，如果是就计算器归零操作。
后处理:判断用例状态，如果用例失败，截图并把截图嵌入到测试报告中。

hooks/TestHooks.java

  package com.cucumber.demo.test.hooks;

    import android.support.test.InstrumentationRegistry;

    import android.support.test.uiautomator.By;

    import android.support.test.uiautomator.UiDevice;

    import android.support.test.uiautomator.UiObject;

    import android.support.test.uiautomator.UiObject2;

    import android.support.test.uiautomator.UiObjectNotFoundException;

    import android.support.test.uiautomator.UiSelector;

    import android.util.Log;

    import com.cucumber.demo.test.elements.CalculatorActivity;

    import java.util.List;

    import cucumber.api.Scenario;

    import cucumber.api.java.Before;

    import cucumber.api.java.After;

    import cucumber.api.Scenario.*;

    /**

     * Created by ogq on 4/18/17.

     */

    public class TestHooks {

        final UiDevice uiDevice = UiDevice.getInstance(InstrumentationRegistry.getInstrumentation());

        final String TAG = "AUTOTEST-HOOKS";

        @Before

        public void befor_features() throws UiObjectNotFoundException {

            //判断当前是否打开被测应用

            String curPkgName = uiDevice.getCurrentPackageName();

            Log.v(TAG,"当前的包名为");

            Log.v(TAG, curPkgName);

            if (curPkgName.equals("com.android.calculator2")){

                // 计算器归零

                CalculatorActivity.getClsBtn().click();

                return;

            }

            //        打开应用

            uiDevice.pressHome();

            List<UiObject2> bottom_btns = uiDevice.findObjects(By.clazz("android.widget.TextView"));

            for (int i =0;i < bottom_btns.size();i++){

                if (i==2){

                    ((UiObject2)bottom_btns.toArray()[i]).click();

                }

            }

            UiObject calc = uiDevice.findObject(new UiSelector().text("Calculator").packageName("com.android.launcher"));

            if (calc.waitForExists(3000)){

                calc.clickAndWaitForNewWindow();

            }else{

                throw new UiObjectNotFoundException("计算器应用没有找到");

            }

        }

        @After

        public void after_features(Scenario scenario){

            Log.v(TAG,"当前的用例名称：" + scenario.getName());

            Log.v(TAG,"当前的用例状态：" + scenario.getStatus());

           if (status.equals("passed")){

                return;

            }

            String cur_path =  "/data/data/com.cucumber.demo";

    //        String png_name = (new SimpleDateFormat("yyyyMMddHHmmssSSS").format(new Date())) + ".png";

            String png_name = "error.png";

            String png_path =  cur_path + '/' + png_name;

            uiDevice.takeScreenshot(new File(png_path));

            byte[] imageAsByte = HelpTools.image2Bytes(png_path);

            scenario.embed(imageAsByte, "image/png");

            Log.v(TAG, "用例《" + name + "》失败截图成功!");

        }

    }

重新定义用例执行器，采用的是cucumber-android框架，所以要采用cucumber的执行方式。
runner/Instrumentation.java

package com.cucumber.demo.test.runner;

    import android.os.Bundle;

    import android.support.test.runner.MonitoringInstrumentation;

    import cucumber.api.android.CucumberInstrumentationCore;

    public class Instrumentation extends MonitoringInstrumentation {

        private final CucumberInstrumentationCore instrumentationCore = new CucumberInstrumentationCore(this);

        @Override

        public void onCreate(final Bundle bundle) {

            super.onCreate(bundle);

            instrumentationCore.create(bundle);

            start();

        }

        @Override

        public void onStart() {

            waitForIdleSync();

            instrumentationCore.start();

        }

    }

runner/SomeDependency.java

  package com.cucumber.demo.test.runner;

    // Dummy class to demonstrate dependency injection

    public class SomeDependency {

    }

此时需要修改build.gradle文件，指定测试执行类

    testApplicationId "com.cucumber.demo.test"

    testInstrumentationRunner "com.cucumber.demo.test.runner.Instrumentation"
测试用例编写

测试框架采用的是cucumber-android,用例的语法采用的是Gherkin，如果不了解的同学可以网上搜索一下相关内容，还是很容易搜索到的。个人觉得还是值得学习的。

用例文件的编写采用中文描述（下面分别用两种方式编写的用例，场景和场景大纲模式）
其中，场景大纲适合操作相同，输入输出不同的场景。

    # language: zh-CN

    功能: 验证计算器的加减乘除功能

        场景大纲: 验证基本的加减乘除功能
          当 输入数字<num>
          当 输入运算符<op>
          当 输入数字<num1>
          当 输入运算符<op1>
          那么 验证运算结果<result>

          例子:
            | num | op | num1 | op1 | result |
            | 20  |  + | 10  | =   | 30    |
            |  30 | -  | 15  |  =  |  15   |
            | 30  | x  |  5  |   = |  150  |
            | 30  | /  | 5   |   = |  5    |

features/calcute_demo_01.feature

   # language: zh-CN
    功能: 验证计算器的加减乘除功能

        场景: 验证基本的减功能
          当 输入数字30
          当 输入运算符-
          当 输入数字20
          当 输入运算符=
          那么 验证运算结果15
        场景: 验证基本的加功能
          当 输入数字30
          当 输入运算符+
          当 输入数字25
          当 输入运算符=
          那么 验证运算结果55
运行用例

通过androidStudio的build和assembleAndroidTest任务会在app/build/output/apk目录下生成app-debug.apk和app-debug-androidTest-unaligned.apk

安装APK

adb install -r app-debug.apk
adb install -r app-debug-androidTest-unaligned.apk

验证安装

adb shell am instrument -w -r com.cucumber.demo.test/.runner.Instrumentation
报告查看

因为故意在用例中写了个失败的用例场景，所以在结果中会有失败的场景

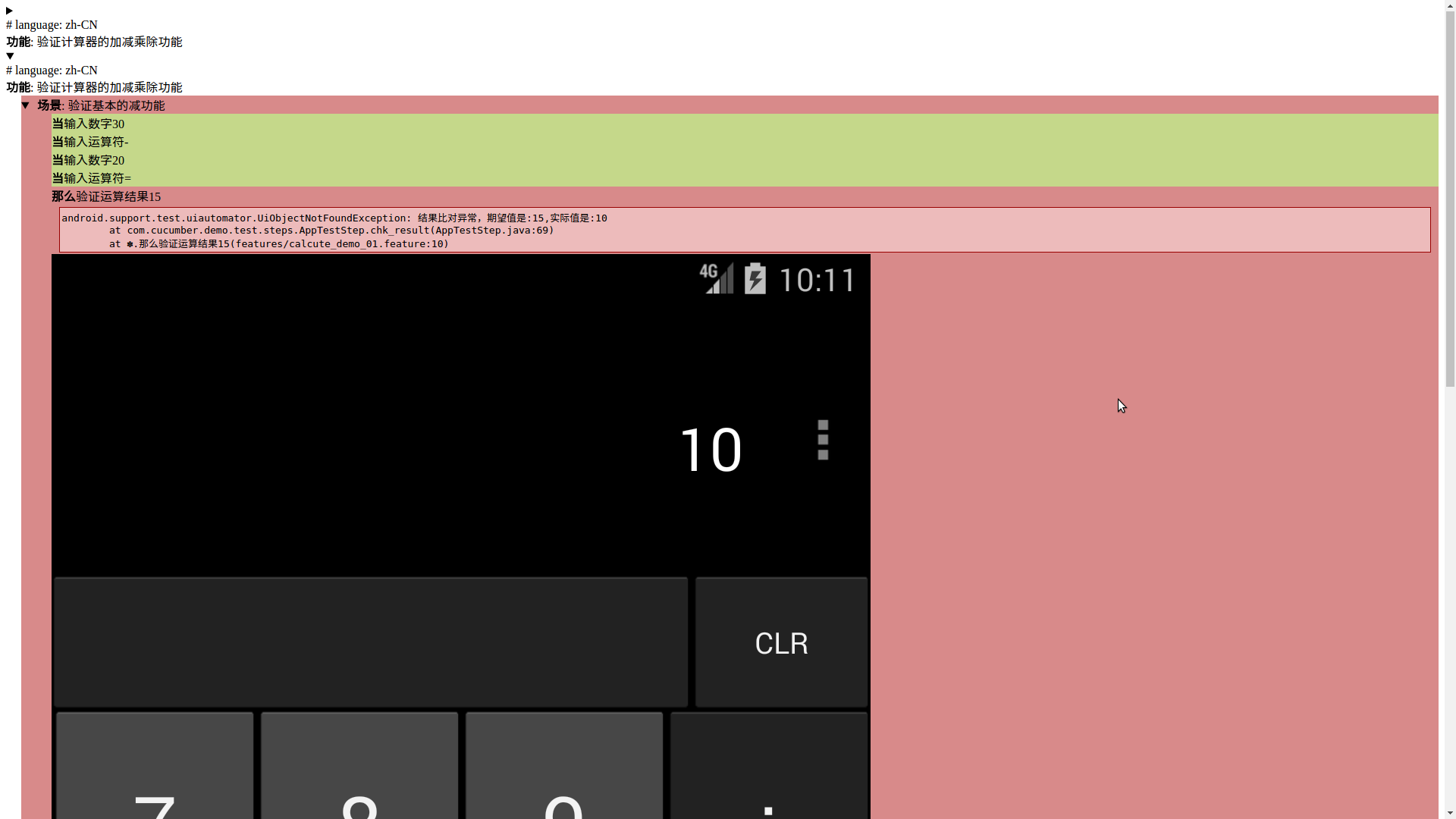

HTML报告

在步骤类中指定的/data/data/com.cucumber.demo/reports/目录下也会有相应的html报告，可以通过以下命令下载下来查看报告：

adb pull /data/data/com.cucumber.demo/reports/ ./

通过浏览器打开reports/index.html
图片描述

文本报告

INSTRUMENTATION_STATUS: numtests=4

    INSTRUMENTATION_STATUS: test=场景大纲 验证基本的加减乘除功能

    INSTRUMENTATION_STATUS: class=功能 验证计算器的加减乘除功能

    INSTRUMENTATION_STATUS_CODE: 1

    INSTRUMENTATION_STATUS: numtests=4

    INSTRUMENTATION_STATUS: test=场景大纲 验证基本的加减乘除功能

    INSTRUMENTATION_STATUS: class=功能 验证计算器的加减乘除功能

    INSTRUMENTATION_STATUS_CODE: 0

    INSTRUMENTATION_STATUS: numtests=4

    INSTRUMENTATION_STATUS: test=场景大纲 验证基本的加减乘除功能

    INSTRUMENTATION_STATUS: class=功能 验证计算器的加减乘除功能

    INSTRUMENTATION_STATUS_CODE: 1

    INSTRUMENTATION_STATUS: numtests=4

    INSTRUMENTATION_STATUS: test=场景大纲 验证基本的加减乘除功能

    INSTRUMENTATION_STATUS: class=功能 验证计算器的加减乘除功能

    INSTRUMENTATION_STATUS_CODE: 0

    INSTRUMENTATION_STATUS: numtests=4

    INSTRUMENTATION_STATUS: test=场景大纲 验证基本的加减乘除功能

    INSTRUMENTATION_STATUS: class=功能 验证计算器的加减乘除功能

    INSTRUMENTATION_STATUS_CODE: 1

    INSTRUMENTATION_STATUS: numtests=4

    INSTRUMENTATION_STATUS: test=场景大纲 验证基本的加减乘除功能

    INSTRUMENTATION_STATUS: class=功能 验证计算器的加减乘除功能

    INSTRUMENTATION_STATUS_CODE: 0

    INSTRUMENTATION_STATUS: numtests=4

    INSTRUMENTATION_STATUS: test=场景大纲 验证基本的加减乘除功能

    INSTRUMENTATION_STATUS: class=功能 验证计算器的加减乘除功能

    INSTRUMENTATION_STATUS_CODE: 1

    INSTRUMENTATION_STATUS: numtests=4

    INSTRUMENTATION_STATUS: test=场景大纲 验证基本的加减乘除功能

    INSTRUMENTATION_STATUS: class=功能 验证计算器的加减乘除功能

    INSTRUMENTATION_STATUS: stack=android.support.test.uiautomator.UiObjectNotFoundException: 结果比对异常，期望值是:5,实际值是:6

        at com.cucumber.demo.test.steps.AppTestStep.chk_result(AppTestStep.java:73)

        at .那么验证运算结果5(features/calcute_demo.feature:13)

    INSTRUMENTATION_STATUS_CODE: -1

    INSTRUMENTATION_CODE: -1
演示

demo演示视频地址： http://v.youku.com/v_show/id_XMjcyNjA2MTExNg==.html

源码地址

源码git地址：https://github.com/ouguangqian/uiautomator-cucumber-demo

由于水平有限，还请大神多指点！谢谢！

点击查看更多内容
发表于 2018.07.21 13:54， 共 2118 人浏览

本文原创发布于慕课网 ，转载请注明出处，谢谢合作

举报
为 TA 点赞

若觉得本文不错，就分享一下吧！

评论

作者其他优质文章

正在加载中

爱乐压

软件测试工程师
手记
篇
粉丝
1
获赞与收藏
4

关注作者，订阅最新文章

阅读免费教程

  • 推荐
  • 评论
  • 收藏
  • 共同学习，写下你的评论
感谢您的支持，我会继续努力的～
扫码打赏，你说多少就多少
赞赏金额会直接到老师账户
支付方式
打开微信扫一扫，即可进行扫码打赏哦
今天注册有机会得

100积分直接送

付费专栏免费学

大额优惠券免费领

立即参与 放弃机会
意见反馈 帮助中心 APP下载
官方微信

举报

0/150
提交
取消
