缓存一致性和跨服务器查询的数据异构解决方案canal

标签:
架构



      当你的项目数据量上去了之后,通常会遇到两种情况,第一种情况应是最大可能的使用cache来对抗上层的高并发,第二种情况同样也是需要使用分库

分表对抗上层的高并发。。。逼逼逼起来容易,做起来并不那么乐观,由此引入的问题,不见得你有好的解决方案,下面就具体分享下。



一:尽可能的使用Cache

       比如在我们的千人千面系统中,会针对商品,订单等维度为某一个商家店铺自动化建立大约400个数据模型,然后买家在淘宝下订单之后,淘宝会将订单推

送过来,订单会在400个模型中兜一圈,从而推送更贴切符合该买家行为习惯的短信和邮件,这是一个真实的业务场景,为了应对高并发,这些模型自然都是缓

存在Cache中,模型都是从db中灌到redis的,那如果有新的模型进来了,我如何通知redis进行缓存更新呢???通常的做法就是在添加模型的时候,顺便更新

redis。。。对吧,如下图:

说的简单,web开发的程序员会说,麻蛋的,我管你什么业务,更新你妹啊。。。我把自己的手头代码写好就可以了,我要高内聚,所以你必须碰一鼻子灰。

除了一鼻子灰之后,也许你还会遇到更新database成功,再更新redis的时候失败,可人家不管,而且错误日志还是别人的日志系统里面,所以你很难甚至

无法保证这个db和cache的缓存一致性,那这个时候能不能换个思路,我直接写个程序订阅database的binlog,从binlog中分析出模型数据的CURD操作,根

据这些CURD的实际情况更新Redis的缓存数据,第一个可以实现和web的解耦,第二个实现了高度的缓存一致性,所以新的架构是这样的。

上面这张图,相信大家都能看得懂,重点就是这个处理binlog程序,从binlog中分析出CURD从而更新Redis,其实这个binlog程序就是本篇所说的canal。。。

一个伪装成mysql的slave,不断的通过dump命令从mysql中盗出binlog日志,从而完美的实现了这个需求。



二:数据异构

       本篇开头也说到了,数据量大了之后,必然会存在分库分表,甚至database都要分散到多台服务器上,现在的电商项目,都是业务赶着技术跑。。。

谁也不知道下一个业务会是一个怎样的奇葩,所以必然会导致你要做一些跨服务器join查询,你以为自己很聪明,其实DBA早就把跨服务器查询的函数给你

关掉了,求爹爹拜奶奶都不会给你开的,除非你杀一个DBA祭天,不过如果你的业务真的很重要,可能DBA会给你做数据异构,所谓的数据异构,那就是

将需要join查询的多表按照某一个维度又聚合在一个DB中。让你去查询。。。。。



那如果用canal来订阅binlog,就可以改造成下面这种架构。

三:搭建一览

     好了,canal的应用场景给大家也介绍到了,最主要是理解这种思想,人家搞不定的东西,你的价值就出来了。



1.  开启mysql的binlog功能

        开启binlog,并且将binlog的格式改为Row,这样就可以获取到CURD的二进制内容,windows上的路径为:C:\ProgramData\MySQL\MySQL Server 5.7\my.ini。

1 log-bin=mysql-bin #添加这一行就ok2 binlog-format=ROW #选择row模式3 server_id=1





2. 验证binlog是否开启

       使用命令验证,并且开启binlog的过期时间为30天,默认情况下binlog是不过期的,这就导致你的磁盘可能会爆满,直到挂掉。

1 show variables like 'log_%';2 3 #设置binlog的过期时间为30天4 show variables like '%expire_logs_days%';5 set global expire_logs_days=30;



 3. 给canal服务器分配一个mysql的账号权限,方便canal去偷binlog日志。

CREATE USER canal IDENTIFIED BY 'canal';    GRANT SELECT, REPLICATION SLAVE, REPLICATION CLIENT ON *.* TO 'canal'@'%';  FLUSH PRIVILEGES;  show grants for 'canal'

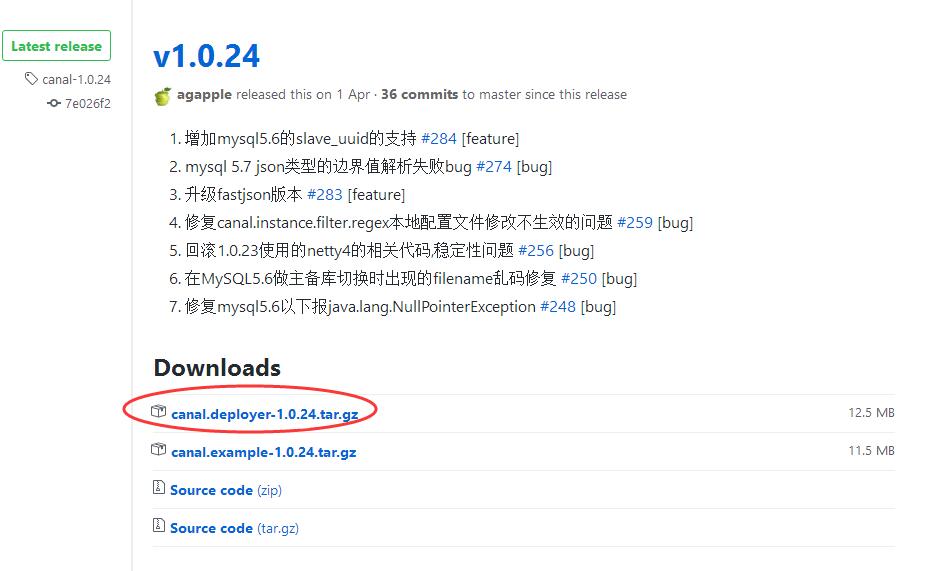

4. 下载canal

 github的地址: https://github.com/alibaba/canal/releases



5. 然后就是各种tar解压 canal.deployer-1.0.24.tar.gz  => canal

复制代码

[root@localhost myapp]# lsapache-maven-3.5.0-bin.tar.gz                        dubbo-monitor-simple-2.5.4-SNAPSHOT.jar     nginx                tengine-2.2.0.tar.gzcanal                                                gearmand                                    nginx-1.13.4.tar.gz  tengine_stcanal.deployer-1.0.24.tar.gz                         gearmand-1.1.17                             nginx_st             tomcatdubbo                                                gearmand-1.1.17.tar.gz                      redis                zookeeperdubbo-monitor-simple-2.5.4-SNAPSHOT                  maven                                       redis-4.0.1.tar.gz   zookeeper-3.4.9.tar.gzdubbo-monitor-simple-2.5.4-SNAPSHOT-assembly.tar.gz  mysql-5.7.19-linux-glibc2.12-x86_64.tar.gz  tengine[root@localhost myapp]# cd canal[root@localhost canal]# lsbin  conf  lib  logs[root@localhost canal]# cd conf[root@localhost conf]# lscanal.properties  example  logback.xml  spring[root@localhost conf]# cd example[root@localhost example]# lsinstance.properties  meta.dat[root@localhost example]#

复制代码



6. canal 和 instance 配置文件

     canal的模式是这样的,一个canal里面可能会有多个instance,也就说一个instance可以监控一个mysql实例,多个instance也就可以对应多台服务器

的mysql实例。也就是一个canal就可以监控分库分表下的多机器mysql。



《1》 canal.properties

      它是全局性的canal服务器配置,具体如下,这里面的参数涉及到方方面面。

复制代码

##########################################################               common argument         ############# #################################################canal.id= 1canal.ip=canal.port= 11111canal.zkServers=# flush data to zkcanal.zookeeper.flush.period = 1000# flush meta cursor/parse position to filecanal.file.data.dir = ${canal.conf.dir}canal.file.flush.period = 1000## memory store RingBuffer size, should be Math.pow(2,n)canal.instance.memory.buffer.size = 16384## memory store RingBuffer used memory unit size , default 1kbcanal.instance.memory.buffer.memunit = 1024 ## meory store gets mode used MEMSIZE or ITEMSIZEcanal.instance.memory.batch.mode = MEMSIZE    ## detecing configcanal.instance.detecting.enable = false#canal.instance.detecting.sql = insert into retl.xdual values(1,now()) on duplicate key update x=now()canal.instance.detecting.sql = select 1canal.instance.detecting.interval.time = 3canal.instance.detecting.retry.threshold = 3canal.instance.detecting.heartbeatHaEnable = false# support maximum transaction size, more than the size of the transaction will be cut into multiple transactions deliverycanal.instance.transaction.size =  1024# mysql fallback connected to new master should fallback timescanal.instance.fallbackIntervalInSeconds = 60# network configcanal.instance.network.receiveBufferSize = 16384canal.instance.network.sendBufferSize = 16384canal.instance.network.soTimeout = 30# binlog filter configcanal.instance.filter.query.dcl = falsecanal.instance.filter.query.dml = falsecanal.instance.filter.query.ddl = falsecanal.instance.filter.table.error = falsecanal.instance.filter.rows = false# binlog format/image checkcanal.instance.binlog.format = ROW,STATEMENT,MIXED canal.instance.binlog.image = FULL,MINIMAL,NOBLOB# binlog ddl isolationcanal.instance.get.ddl.isolation = false##########################################################               destinations            ############# #################################################canal.destinations= example# conf root dircanal.conf.dir = ../conf# auto scan instance dir add/remove and start/stop instancecanal.auto.scan = truecanal.auto.scan.interval = 5canal.instance.global.mode = spring canal.instance.global.lazy = false#canal.instance.global.manager.address = 127.0.0.1:1099#canal.instance.global.spring.xml = classpath:spring/memory-instance.xmlcanal.instance.global.spring.xml = classpath:spring/file-instance.xml#canal.instance.global.spring.xml = classpath:spring/default-instance.xml#################################################  ## mysql serverId  canal.instance.mysql.slaveId = 1234  # position info,需要改成自己的数据库信息  canal.instance.master.address = 127.0.0.1:3306   canal.instance.master.journal.name =canal.instance.master.position =canal.instance.master.timestamp =#canal.instance.standby.address =   #canal.instance.standby.journal.name =  #canal.instance.standby.position =   #canal.instance.standby.timestamp =   # username/password,需要改成自己的数据库信息  canal.instance.dbUsername = rootcanal.instance.dbPassword = 123456canal.instance.defaultDatabaseName = datamip  canal.instance.connectionCharset = UTF-8  # table regex  canal.instance.filter.regex = .*\\..*  #################################################

复制代码



    由于是全局性的配置,所以上面三处标红的地方要注意一下:

canal.port= 11111                 当前canal的服务器端口号

canal.destinations= example      当前默认开启了一个名为example的instance实例,如果想开多个instance,用","逗号隔开就可以了。。。

canal.instance.filter.regex = .*\\..*    mysql实例下的所有db的所有表都在监控范围内。



《2》 instance.properties

      这个就是具体的某个instances实例的配置,未涉及到的配置都会从canal.properties上继承。

复制代码

################################################### mysql serverIdcanal.instance.mysql.slaveId = 1234# position infocanal.instance.master.address = 192.168.23.1:3306canal.instance.master.journal.name =canal.instance.master.position =canal.instance.master.timestamp =#canal.instance.standby.address = #canal.instance.standby.journal.name =#canal.instance.standby.position = #canal.instance.standby.timestamp = # username/passwordcanal.instance.dbUsername = canalcanal.instance.dbPassword = canalcanal.instance.defaultDatabaseName =datamipcanal.instance.connectionCharset = UTF-8# table regexcanal.instance.filter.regex = .*\\..*# table black regexcanal.instance.filter.black.regex =#################################################

复制代码



    上面标红的地方注意下就好了,去偷binlog的时候,需要知道的mysql地址和用户名,密码。



7. 开启canal

      大家要记得把/canal/bin 目录配置到 /etc/profile 的 Path中,方便快速开启,通过下图你会看到11111端口已经在centos上开启了。

复制代码

[root@localhost bin]# lscanal.pid  startup.bat  startup.sh  stop.sh[root@localhost bin]# pwd/usr/myapp/canal/bin[root@localhost example]# startup.shcd to /usr/myapp/canal/bin for workaround relative pathLOG CONFIGURATION : /usr/myapp/canal/bin/../conf/logback.xmlcanal conf : /usr/myapp/canal/bin/../conf/canal.propertiesCLASSPATH :/usr/myapp/canal/bin/../conf:/usr/myapp/canal/bin/../lib/zookeeper-3.4.5.jar:/usr/myapp/canal/bin/../lib/zkclient-0.1.jar:/usr/myapp/canal/bin/../lib/spring-2.5.6.jar:/usr/myapp/canal/bin/../lib/slf4j-api-1.7.12.jar:/usr/myapp/canal/bin/../lib/protobuf-java-2.6.1.jar:/usr/myapp/canal/bin/../lib/oro-2.0.8.jar:/usr/myapp/canal/bin/../lib/netty-all-4.1.6.Final.jar:/usr/myapp/canal/bin/../lib/netty-3.2.5.Final.jar:/usr/myapp/canal/bin/../lib/logback-core-1.1.3.jar:/usr/myapp/canal/bin/../lib/logback-classic-1.1.3.jar:/usr/myapp/canal/bin/../lib/log4j-1.2.14.jar:/usr/myapp/canal/bin/../lib/jcl-over-slf4j-1.7.12.jar:/usr/myapp/canal/bin/../lib/guava-18.0.jar:/usr/myapp/canal/bin/../lib/fastjson-1.2.28.jar:/usr/myapp/canal/bin/../lib/commons-logging-1.1.1.jar:/usr/myapp/canal/bin/../lib/commons-lang-2.6.jar:/usr/myapp/canal/bin/../lib/commons-io-2.4.jar:/usr/myapp/canal/bin/../lib/commons-beanutils-1.8.2.jar:/usr/myapp/canal/bin/../lib/canal.store-1.0.24.jar:/usr/myapp/canal/bin/../lib/canal.sink-1.0.24.jar:/usr/myapp/canal/bin/../lib/canal.server-1.0.24.jar:/usr/myapp/canal/bin/../lib/canal.protocol-1.0.24.jar:/usr/myapp/canal/bin/../lib/canal.parse.driver-1.0.24.jar:/usr/myapp/canal/bin/../lib/canal.parse.dbsync-1.0.24.jar:/usr/myapp/canal/bin/../lib/canal.parse-1.0.24.jar:/usr/myapp/canal/bin/../lib/canal.meta-1.0.24.jar:/usr/myapp/canal/bin/../lib/canal.instance.spring-1.0.24.jar:/usr/myapp/canal/bin/../lib/canal.instance.manager-1.0.24.jar:/usr/myapp/canal/bin/../lib/canal.instance.core-1.0.24.jar:/usr/myapp/canal/bin/../lib/canal.filter-1.0.24.jar:/usr/myapp/canal/bin/../lib/canal.deployer-1.0.24.jar:/usr/myapp/canal/bin/../lib/canal.common-1.0.24.jar:/usr/myapp/canal/bin/../lib/aviator-2.2.1.jar:cd to /usr/myapp/canal/conf/example for continue[root@localhost example]# netstat -tlnActive Internet connections (only servers)Proto Recv-Q Send-Q Local Address           Foreign Address         State      tcp        0      0 0.0.0.0:11111           0.0.0.0:*               LISTEN     tcp        0      0 0.0.0.0:111             0.0.0.0:*               LISTEN     tcp        0      0 192.168.122.1:53        0.0.0.0:*               LISTEN     tcp        0      0 0.0.0.0:22              0.0.0.0:*               LISTEN     tcp        0      0 127.0.0.1:631           0.0.0.0:*               LISTEN     tcp        0      0 127.0.0.1:25            0.0.0.0:*               LISTEN     tcp6       0      0 :::111                  :::*                    LISTEN     tcp6       0      0 :::22                   :::*                    LISTEN     tcp6       0      0 ::1:631                 :::*                    LISTEN     tcp6       0      0 ::1:25                  :::*                    LISTEN     [root@localhost example]#

复制代码



8. Java Client 代码

   canal driver 需要在maven仓库中获取一下:http://www.mvnrepository.com/artifact/com.alibaba.otter/canal.client/1.0.24,不过依赖还是蛮多的。

        <!-- https://mvnrepository.com/artifact/com.alibaba.otter/canal.client -->        <dependency>            <groupId>com.alibaba.otter</groupId>            <artifactId>canal.client</artifactId>            <version>1.0.24</version>        </dependency>



9. 启动java代码进行验证

      下面的代码对table的CURD都做了一个基本的判断,看看是不是能够智能感知,然后可以根据实际情况进行redis的更新操作。。。

复制代码

package com.datamip.canal;import java.awt.Event;import java.net.InetSocketAddress;import java.util.List;import com.alibaba.otter.canal.client.CanalConnector;import com.alibaba.otter.canal.client.CanalConnectors;import com.alibaba.otter.canal.protocol.CanalEntry.Column;import com.alibaba.otter.canal.protocol.CanalEntry.Entry;import com.alibaba.otter.canal.protocol.CanalEntry.EntryType;import com.alibaba.otter.canal.protocol.CanalEntry.EventType;import com.alibaba.otter.canal.protocol.CanalEntry.Header;import com.alibaba.otter.canal.protocol.CanalEntry.RowChange;import com.alibaba.otter.canal.protocol.Message;import com.google.protobuf.InvalidProtocolBufferException;public class App {    public static void main(String[] args) throws InterruptedException {        // 第一步:与canal进行连接        CanalConnector connector = CanalConnectors.newSingleConnector(new InetSocketAddress("192.168.23.170", 11111),                "example", "", "");        connector.connect();        // 第二步:开启订阅        connector.subscribe();        // 第三步:循环订阅        while (true) {            try {                // 每次读取 1000 条                Message message = connector.getWithoutAck(1000);                long batchID = message.getId();                int size = message.getEntries().size();                if (batchID == -1 || size == 0) {                    System.out.println("当前暂时没有数据");                    Thread.sleep(1000); // 没有数据                } else {                    System.out.println("-------------------------- 有数据啦 -----------------------");                    PrintEntry(message.getEntries());                }                // position id ack (方便处理下一条)                connector.ack(batchID);            } catch (Exception e) {                // TODO: handle exception            } finally {                Thread.sleep(1000);            }        }    }    // 获取每条打印的记录    @SuppressWarnings("static-access")    public static void PrintEntry(List<Entry> entrys) {        for (Entry entry : entrys) {            // 第一步:拆解entry 实体            Header header = entry.getHeader();            EntryType entryType = entry.getEntryType();            // 第二步: 如果当前是RowData,那就是我需要的数据            if (entryType == EntryType.ROWDATA) {                String tableName = header.getTableName();                String schemaName = header.getSchemaName();                RowChange rowChange = null;                try {                    rowChange = RowChange.parseFrom(entry.getStoreValue());                } catch (InvalidProtocolBufferException e) {                    e.printStackTrace();                }                EventType eventType = rowChange.getEventType();                System.out.println(String.format("当前正在操作 %s.%s, Action= %s", schemaName, tableName, eventType));                // 如果是‘查询’ 或者 是 ‘DDL’ 操作,那么sql直接打出来                if (eventType == EventType.QUERY || rowChange.getIsDdl()) {                    System.out.println("rowchange sql ----->" + rowChange.getSql());                    return;                }                // 第三步:追踪到 columns 级别                rowChange.getRowDatasList().forEach((rowData) -> {                    // 获取更新之前的column情况                    List<Column> beforeColumns = rowData.getBeforeColumnsList();                    // 获取更新之后的 column 情况                    List<Column> afterColumns = rowData.getAfterColumnsList();                    // 当前执行的是 删除操作                    if (eventType == EventType.DELETE) {                        PrintColumn(beforeColumns);                    }                    // 当前执行的是 插入操作                    if (eventType == eventType.INSERT) {                        PrintColumn(afterColumns);                    }                    // 当前执行的是 更新操作                    if (eventType == eventType.UPDATE) {                        PrintColumn(afterColumns);                    }                });            }        }    }    // 每个row上面的每一个column 的更改情况    public static void PrintColumn(List<Column> columns) {        columns.forEach((column) -> {            String columnName = column.getName();            String columnValue = column.getValue();            String columnType = column.getMysqlType();            boolean isUpdated = column.getUpdated(); // 判断 该字段是否更新            System.out.println(String.format("columnName=%s, columnValue=%s, columnType=%s, isUpdated=%s", columnName,                    columnValue, columnType, isUpdated));        });    }}

复制代码

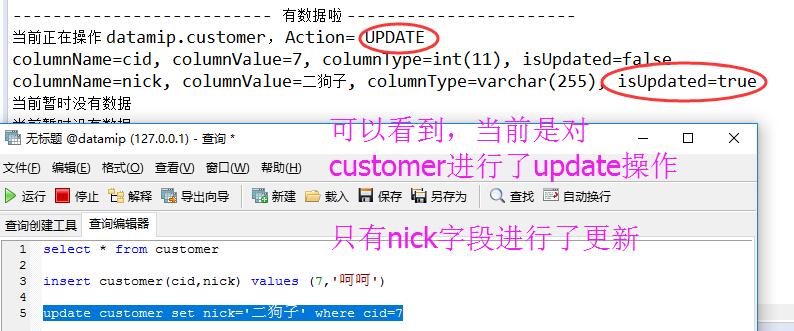

<1> Update操作



<2> Insert操作

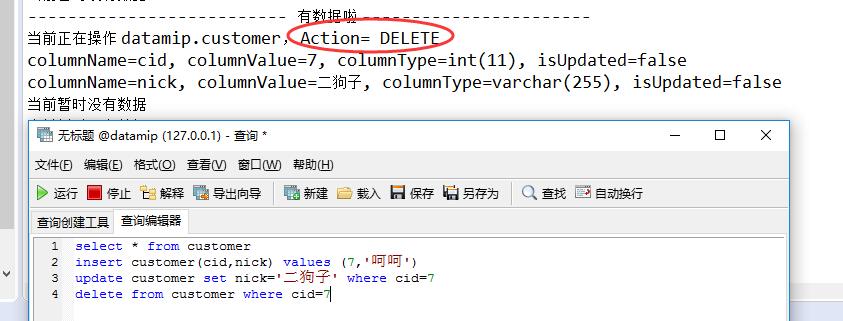

<3> Delete 操作







     从结果中看,没毛病,有图有真相,好了,本篇就说到这里,对于开发的你,肯定是有帮助的~~~
