初学者应该了解的数据结构: Tree

标签:
Html/CSS 算法

https://img1.sycdn.imooc.com//5b6e5efb0001699b07280360.jpg

很多(上层)数据结构,如 Map、Set 等,它们的基础数据结构都(可以)是 Tree。同时,在数据库中快速搜索(元素)用到了树。HTML 的 DOM 节点也通过树来表示对应的层次结构。以上仅仅是树的一少部分例子。在这篇文章中,我们将探讨不同类型的树,如二叉树、二叉搜索树以及如何实现它们。

上一篇文章中,我们探讨了数据结构:图,它是树一般化的情况。让我们开始学习树吧!


本篇是以下教程的一部分(译者注:如果大家觉得还不错,我会翻译整个系列的文章):

初学者应该了解的数据结构与算法(DSA)

  1. 算法的时间复杂性与大 O 符号

  2. 每个程序员应该知道的八种时间复杂度

  3. 初学者应该了解的数据结构:Array、HashMap 与 List

  4. 初学者应该了解的数据结构: Graph

  5. 初学者应该了解的数据结构:Tree 即本文

  6. 自平衡二叉搜索树

  7. 附录 I:递归算法分析


树的基本概念

在树中,每个节点可有零个或多个子节点,每个节点都包含一个。和图一样,节点之间的连接被称为。树是图的一种,但并不是所有图都是树(只有无环无向图才是树)。

这种数据类型之所以被称为树,是因为它长得很像一棵(倒置的)树 。它从节点出发,它的子节点是它的分支,没有任何子节点的节点就是树的叶子(即叶节点)。

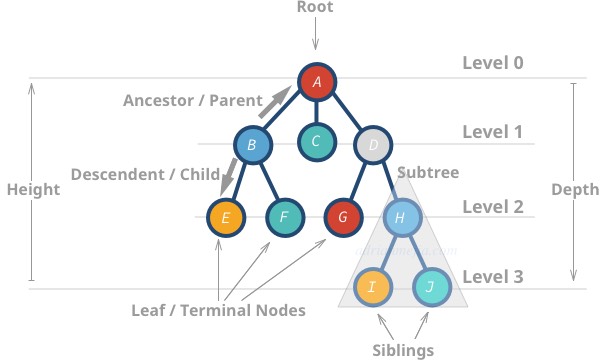

以下是树的一些属性:

  • 最顶层的节点被称为(root)节点(译者注:即没有任何父节点的节点)。

  • 没有任何子节点的节点被称为节点(leaf node)或者终端节点(terminal node)。

  • 树的(Height)是最深的叶节点与根节点之间的距离(即边的数量)。

    • A 的度是 3。

    • I 的度是 0(译者注:子树也是树,I 的度是指 I 为根节点的子树的度)。

  • 深度(Depth)或者层次(level)是节点与根节点的距离。

    • H 的层次是 2。

    • B 的层次是 1。

树的简单实现

正如此前所见,树的节点有一个值,且存有它每一个子节点的引用。

以下是节点的例子:

class TreeNode {
  constructor(value) {    this.value = value;    this.descendents = [];
  }
}

我们可以创建一棵树,它有三个叶节点:

// create nodes with valuesconst abe = new TreeNode('Abe');const homer = new TreeNode('Homer');const bart = new TreeNode('Bart');const lisa = new TreeNode('Lisa');const maggie = new TreeNode('Maggie');// associate root with is descendentsabe.descendents.push(homer);
homer.descendents.push(bart, lisa, maggie);

这样就完成啦,我们有了一棵树!

节点 abe节点,而节点 bartlisamaggie 则是这棵树的 节点。注意,树的节点的子节点可以是任意数量的,无论是 0 个、1 个、3 个或是多个均可。

二叉树

树的节点可以有 0 个或多个子节点。然而,当一棵树(的所有节点)最多只能有两个子节点时,这样的树被称为二叉树

二叉树是树中最常见的形式之一,它应用广泛,如:

  • Maps

  • Sets

  • 数据库

  • 优先队列

  • 在 LDAP(Lightweight Directory Access Protocol)中查找相应信息。

  • 在 XML/HTML 文件中,使用文档对象模型(DOM)接口进行搜索。

完满二叉树、完全二叉树、完美二叉树

取决于二叉树节点的组织方式,一棵二叉树可以是完满二叉树完全二叉树完美二叉树

  • 完满二叉树(Full binary tree):除去叶节点,每个节点都有两个子节点。

  • 完全二叉树(Complete binary tree):除了最深一层之外,其余所有层的节点都必须有两个子节点(译者注:其实还需要最深一层的节点均集中在左边,即左对齐)。

  • 完美二叉树(Perfect binary tree):满足完全二叉树性质,树的叶子节点均在最后一层(也就是形成了一个完美的三角形)。

(译者注:国内外的定义是不同的,此处根据原文与查找的资料,作了一定的修改,用的是国外的标准)

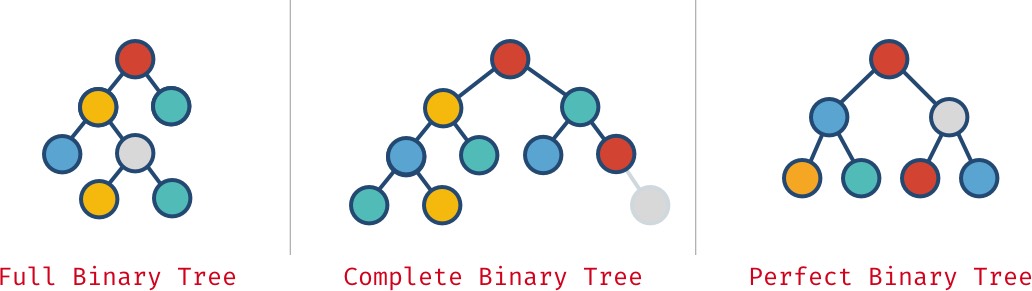

下图是上述概念的例子:

完满二叉树、完全二叉树与完美二叉树并不总是互斥的:

  • 完美二叉树必然是完满二叉树和完全二叉树。

    • 完美的二叉树正好有 2 的 k 次方 减 1 个节点,其中 k 是树的最深一层(从1开始)。.

  • 完全二叉树并不总是完满二叉树。

    • 正如上面的完全二叉树例子,最右侧的灰色节点是它父子点仅有的一个子节点。如果移除掉它,这棵树就既是完全二叉树,也是完满二叉树。(译者注:其实有了那个灰色节点的话,这颗树不能算是完全二叉树的,因为完满二叉树需要左对齐)

  • 完满二叉树并不一定是完全二叉树与完美二叉树。

二叉搜索树 (BST)

二叉搜索树(Binary Search Tree,简写为:BST)是二叉树的特定应用。BST 的每个节点如二叉树一样,最多只能有两个子节点。然而,BST 左子节点的值必须小于父节点的值,而右子节点的值则必须大于父节点的值。

强调一下:一些 BST 并不允许重复值的节点被添加到树中,如若允许,那么重复值的节点将作为右子节点。有些二叉搜索树的实现,会记录起重复的情况(这也是接下来我们需要实现的)。

一起来实现二叉搜索树吧!

BST 的实现

BST 的实现与上文树的实现相像,然而有两点不同:

  • 节点最多只能拥有两个子节点。

  • 节点的值满足以下关系:左子节点 < 父节点 < 右子节点

以下是树节点的实现,与之前树的实现类似,但会为左右子节点添加 gettersetter。请注意,实例中会保存父节点的引用,当添加新的子节点时,将更新(子节点中)父节点的引用。

const LEFT = 0;
const RIGHT = 1;class TreeNode {  constructor(value) {    this.value = value;    this.descendents = [];    this.parent = null;    //译者注:原文并没有以下两个属性,但不加上去话下文的实现会报错
    this.newNode.isParentLeftChild = false;    this.meta = {};
  }  get left() {    return this.descendents[LEFT];
  }  set left(node) {    this.descendents[LEFT] = node;    if (node) {
      node.parent = this;
    }
  }  get right() {    return this.descendents[RIGHT];
  }  set right(node) {    this.descendents[RIGHT] = node;    if (node) {
      node.parent = this;
    }
  }
}

OK,现在已经可以添加左右子节点。接下来将编写 BST 类,使其满足 左子节点 < 父节点 < 右子节点

class BinarySearchTree {
  constructor() {    this.root = null;    this.size = 0;
  }  add(value) { /* ... */ }
  find(value) { /* ... */ }  remove(value) { /* ... */ }
  getMax() { /* ... */ }
  getMin() { /* ... */ }
}

下面先编写插入新节点相关的的代码。

BST 节点的插入

要将一个新的节点插入到二叉搜索树中,我们需要以下三步:

  1. 如果树中没有任何节点,第一个节点当成为根节点

  2. (将新插入节点的值)与树中的根节点或树节点进行对比,如果值 _更大_,则放至右子树(进行下一次对比),反之放到左子树(进行对比) 。如果值一样,则说明被重复添加,可增加重复节点的计数。

  3. 重复第二点操作,直至找到空位插入新节点。

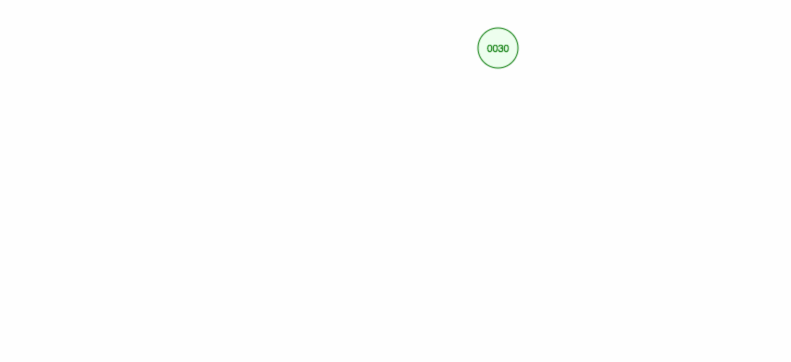

让我们通过以下例子来说明,树中将依次插入30、40、10、15、12、50:

代码实现如下:

add(value) {
  const newNode = new TreeNode(value);  if (this.root) {
    const { found, parent } = this.findNodeAndParent(value);    if (found) { // duplicated: value already exist on the tree
      found.meta.multiplicity = (found.meta.multiplicity || 1) + 1;
    } else if (value < parent.value) {
      parent.left = newNode;      //译者注:原文并没有这行代码,但不加上去的话下文实现会报错
      newNode.isParentLeftChild = true;
    } else {
      parent.right = newNode;
    }
  } else {    this.root = newNode;
  }  this.size += 1;  return newNode;
}

我们使用了名为 findNodeAndParent  的辅助函数。如果(与新插入节点值相同的)节点已存在于树中,则将节点统计重复的计数器加一。看看这个辅助函数该如何实现:

findNodeAndParent(value) {
  let node = this.root;
  let parent;
  while (node) {
    if (node.value === value) {
      break;
    }
    parent = node;
    node = ( value >= node.value) ? node.right : node.left;
  }
  return { found: node, parent };
}

findNodeAndParent 沿着树的结构搜索值。它从根节点出发,往左还是往右搜索取决于节点的值。如果已存在相同值的节点,函数返回找到的节点(即相同值的节点)与它的父节点。如果没有相同值的节点,则返回最后找到的节点(即将变为新插入节点父节点的节点)。

BST 节点的删除

我们已经知道如何(在二叉搜索树中)插入与查找值,现在将实现删除操作。这比插入而言稍微麻烦一点,让我们用下面的例子进行说明:

删除叶节点(即没有任何子节点的节点)

    30                             30
 /     \         remove(12)     /     \10      40       --------->    10      40
  \    /  \                      \    /  \  15  35   50                    15  35   50
  /12*

只需要删除父节点(即节点 #15)中保存着的 节点 #12 的引用即可。

删除有一个子节点的节点

    30                              30
 /     \         remove(10)      /     \10*     40       --------->     15      40
  \    /  \                            /  \  15  35   50                         35   50

在这种情况中,我们将父节点 #30 中保存着的子节点 #10 的引用,替换为子节点的子节点 #15 的引用。

删除有两个子节点的节点

   30                              30
 /     \         remove(40)      /     \15      40*      --------->     15      50
       /  \                            /      35   50                         35

待删除的节点 #40 有两个子节点(#35 与 #50)。我们将待删除节点替换为节点 #50。待删除的左子节点 #35 将在原位不动,但它的父节点已被替换。

另一个删除节点 #40 的方式是:将左子节点 #35 移到节点 #40 的位置,右子节点位置保持不变。

    30
 /     \15      35
          \           50

两种形式都可以,这是因为它们都遵循了二叉搜索树的原则:左子节点 < 父节点 < 右子节点

删除根节点

   30*                            50
 /     \       remove(30)      /     \15      50     --------->     15      35
       /      35

删除根节点与此前讨论的机制情况差不多。唯一的区别是需要更新二叉搜索树实例中根节点的引用。

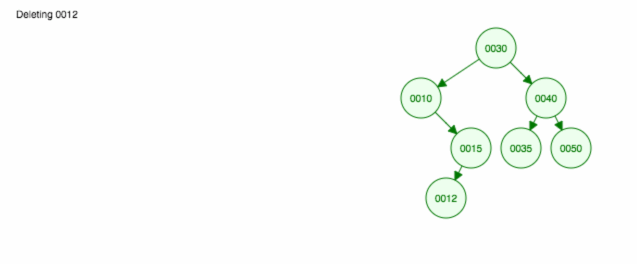

以下的动画是上述操作的具体展示:

在动画中,被移动的节点是左子节点或者左子树,右子节点或右子树位置保持不变。

关于删除节点,已经有了思路,让我们来实现它吧:

remove(value) {
  const nodeToRemove = this.find(value);  if (!nodeToRemove) return false;  // Combine left and right children into one subtree without nodeToRemove
  const nodeToRemoveChildren = this.combineLeftIntoRightSubtree(nodeToRemove);  if (nodeToRemove.meta.multiplicity && nodeToRemove.meta.multiplicity > 1) {
    nodeToRemove.meta.multiplicity -= 1; // handle duplicated
  } else if (nodeToRemove === this.root) {    // Replace (root) node to delete with the combined subtree.
    this.root = nodeToRemoveChildren;    this.root.parent = null; // clearing up old parent
  } else {
    const side = nodeToRemove.isParentLeftChild ? 'left' : 'right';
    const { parent } = nodeToRemove; // get parent
    // Replace node to delete with the combined subtree.
    parent[side] = nodeToRemoveChildren;
  }  this.size -= 1;  return true;
}

以下是实现中一些要注意的地方:

  • 首先,搜索待删除的节点是否存在。如果不存在,返回 false

  • 如果待删除的节点存在,则将它的左子树合并到右子树中,组合为一颗新子树。

  • 替换待删除的节点为组合好的子树。

将左子树组合到右子树的函数如下:

combineLeftIntoRightSubtree(node) {
  if (node.right) {
    //译者注:原文是  getLeftmost,寻找左子树最大的节点,这肯定有问题,应该是找最小的节点才对
    const leftLeast = this.getLefLeast(node.right);
    leftLeast.left = node.left;
    return node.right;
  }
  return node.left;
}

正如下面例子所示,我们想把节点 #30 删除,将待删除节点的左子树整合到右子树中,结果如下:

   30*                             40
 /     \                          /  \10      40    combine(30)       35   50
  \    /  \   ----------->      /  15  35   50                  10
                                \                                 15

现在把新的子树的根节点作为整个二叉树的根节点,节点 #30 将不复存在!

二叉树的遍历

根据遍历的顺序,二叉树的遍历有若干种形式:中序遍历、先序遍历与后序遍历。同时,我们也可以使用在《初学者应该了解的数据结构: Graph》一文中学到的  DFS 或 BFS 来遍历整棵树。以下是具体的实现:

中序遍历(In-Order Traversal)

中序遍历访问节点的顺序是:左子节点、节点本身、右子节点。

* inOrderTraversal(node = this.root) {
    if (node.left) { yield* this.inOrderTraversal(node.left); }
    yield node;
    if (node.right) { yield* this.inOrderTraversal(node.right); }
  }

用以下这棵树作为例子:

         10
       /    \      5      30
    /       /  \   4       15   40
 /3

中序遍历将按照以下顺序输出对应的值:3、4、5、10、15、30、40。也就是说,如果待遍历的树是一颗二叉搜索树,那输出值的顺序将是升序的。

后序遍历(Post-Order Traversal)

后序遍历访问节点的顺序是:左子节点、右子节点、节点本身。

* postOrderTraversal(node = this.root) {
    if (node.left) { yield* this.postOrderTraversal(node.left); }
    if (node.right) { yield* this.postOrderTraversal(node.right); }
    yield node;
  }

后序遍历将按照以下顺序输出对应的值:3、4、5、15、40、30、10。

先序遍历与 DFS(Pre-Order Traversal)

先序遍历访问节点的顺序是:节点本身、左子节点、右子节点。

* preOrderTraversal(node = this.root) {
    yield node;
    if (node.left) { yield* this.preOrderTraversal(node.left); }
    if (node.right) { yield* this.preOrderTraversal(node.right); }
  }

先序遍历将按照以下顺序输出对应的值:10、5、4、3、30、15、40。与深度优先搜索(DPS)的顺序是一致的。

广度优先搜索 (BFS)

树的 BFS 可以通过队列来实现:

* bfs() {
    const queue = new Queue();
    queue.add(this.root);    while (!queue.isEmpty()) {
      const node = queue.remove();
      yield node;
      node.descendents.forEach(child => queue.add(child));
    }
  }

BFS 将按照以下顺序输出对应的值:10、5、30、4、15、40、3。

平衡树 vs. 非平衡树

目前,我们已经讨论了如何新增、删除与查找元素。然而,我们并未谈到(相关操作的)时间复杂度,先思考一下最坏的情况。

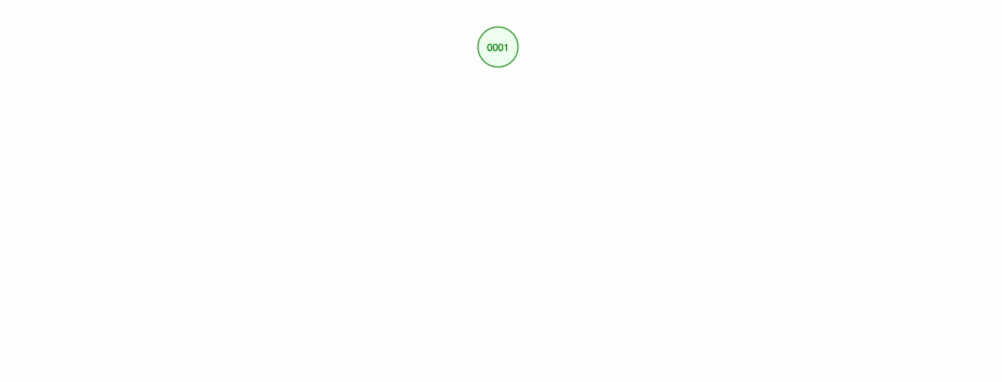

假设按升序添加数字:

树的左侧没有任何节点!在这颗非平衡树( Non-balanced Tree)中进行查找元素并不比使用链表所花的时间短,都是 O(n)

在非平衡树中查找元素,如同以逐页翻看的方式在字典中寻找一个单词。但如果树是平衡的,将类似于对半翻开字典,视乎该页的字母,选择左半部分或右半部分继续查找(对应的词)。

需要找到一种方式使树变得平衡!

如果树是平衡的,查找元素不在需要遍历全部元素,时间复杂度降为 O(log n)。让我们探讨一下平衡树的意义。

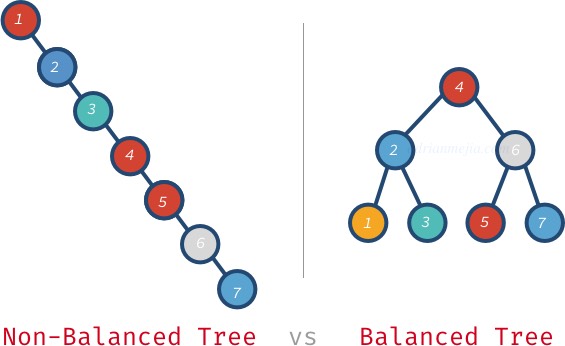

如果在非平衡树中寻找值为 7 的节点,就必须从节点 #1 往下直到节点 #7。然而在平衡树中,我们依次访问 #4、#6 后,下一个节点将到达 #7。随着树规模的增大,(非平衡树的)表现会越来越糟糕。如果树中有上百万个节点,查找一个不存在的元素需要上百万次访问,而平衡树中只要20次!这是天壤之别!

我们将在下一篇文章中通过自平衡树来解决这个问题。

总结

我们讨论了不少树的基础,以下是相关的总结:

  • 树是一种数据结构,它的节点有 0 个或多个子节点。

  • 树并不存在环,图才存在。

  • 在二叉树中,每个节点最多只有两个子节点。

  • 当一颗二叉树中,左子节点的值小于节点的值,而右子节点的值大于节点的值时,这颗树被称为二叉搜索树

  • 可以通过先序、后续和中序的方式访问一棵树。

  • 在非平衡树中查找的时间复杂度是 O(n)。 ?

  • 在平衡树中查找的时间复杂度是 O(log n)

译文出处:https://www.zcfy.cc/article/tree-data-structures-for-beginners
