基于Netty的Android系统IM简单实现原理
基于Netty的Android系统IM简单实现原理
最近在开发MobIM，实现了消息传输和群等功能的IM功能。SDK功能包小，而功能全面。可以与原来的系统进行无缝整合。
自己抽空也实现了一套IM Server和IMClient的业务通信模式。没有实现复杂的UI界面，实现简单的登录注册，发消息，收消息。服务器端与客户端都使用Netty通信。
Netty基于非阻塞（nio），事件驱动的网络应用程序框架和工具。
通过Netty面对大规模的并发请求可以处理的得心用手。用来替代原来的bio网络应用请求框架。
BIO通信即平时使用的基于Socket，ServerSocket的InputStream和OutStream。
Netty神奇的地方在于是否是阻塞的。
while(true){//主线程死循环等待新连接到来
Socket socket = serverSocket.accept();//为新的连接创建新的线程,客户端与服务器上的线程数1:1
executor.submit(new ConnectIOnHandler(socket));在BIO模型中，服务器通过ServerSocket来开启监听，每当有请求的时候开启一个线程来接受处理和维持状态。这种思想在低并发，小吞吐的应用还可以应付，一旦遇到大并发，大吞吐的请求，必然歇菜。线程和客户端保持着1:1的对应关系，维持着线程。维持那么的多的线程，JVM必然不堪重负，服务器必然崩溃，宕机。
而在非阻塞的Netty中，却可以应付自如。从容应对。Tomcat就是基于BIO的网络通信模式（Tomcat可以通过一定配置，改成非阻塞模式），而JBoss却是基于非阻塞的NIO实现。
NIO的网络通信模式很强劲，但是上手却一点都不容易。其中解决和牵扯到好多网络问题。如：网络延时，TCP的粘包/拆包，网络故障等一堆一堆的问题。而Netty呢，针对nio复杂的编程难题而进行一系列的封装实现，提供给广大开发者一套开源简单，方便使用的API类库，甚至青出于蓝而胜于蓝，甚至几乎完美的解决CPU突然飙升到100%的bug ：http://bugs.sun.com/bugdatabase/view_bug.do?bug_id=6403933 （其实也没有真正的解决，只是把复现的概率降到了最低而已）。
用Netty来实现IM实在太合适了。可以在最短的时间里整出一套思路清晰，架构简明的IM通信底层模型。提下需求，底层用JSON 字符串String进行通信，对象通过JSON序列化成JSON String。收到JSON数据后再反序列化成对象。
首先，我们先看服务器是怎么实现的。
private static final StringDecoder DECODER = new StringDecoder(); private static final StringEncoder ENCODER = new StringEncoder();
... //boss线程监听端口，worker线程负责数据读写
bossGroup = new NioEventLoopGroup(1);
workerGroup = new NioEventLoopGroup(); //辅助启动类
ServerBootstrap bootstrap = new ServerBootstrap(); try { //设置线程池
bootstrap.group(bossGroup, workerGroup); //设置socket工厂
bootstrap.channel(NioServerSocketChannel.class);
bootstrap.handler(new LoggingHandler(LogLevel.INFO)); //设置管道工厂
bootstrap.childHandler(new ChannelInitializer<SocketChannel>() { @Override
protected void initChannel(SocketChannel socketChannel) throws Exception { //获取管道
ChannelPipeline pipe = socketChannel.pipeline();
// Add the text line codec combination first,
pipe.addLast(new DelimiterBasedFrameDecoder(8192, Delimiters.lineDelimiter())); // the encoder and decoder are static as these are sharable
//字符串编码器
pipe.addLast(DECODER); //字符串解码器
pipe.addLast(ENCODER); //业务处理类
pipe.addLast(new IMServerHandle());
}
}); //绑定端口
// Bind and start to accept incoming connections.
ChannelFuture f = bootstrap.bind(port).sync(); if (f.isSuccess()) {
Log.debug("server start success... port: " + port + ", main work thread: "
+ Thread.currentThread().getId());
} ////等待服务端监听端口关闭
// Wait until the server socket is closed.
f.channel().closeFuture().sync();
} finally { //优雅退出，释放线程池资源
bossGroup.shutdownGracefully();
workerGroup.shutdownGracefully();
}以上是Netty服务器启动的代码。其中需要注意childHandler方法。需要把我们要添加的业务处理handler来添加到这里。通过ChannelPipeline 添加ChannelHandler。而处理字符串的就在IMServerHandle里实现。IMServerHandle继承了SimpleChannelInboundHandler<T>类。其中泛型T就是要转换成的对象。客户端与服务器端通信是本质上通过字节码byte[]通信的，而通过StringDecoder 和StringEncoder工具类对byte[]进行转换，在IMServerHandle中获取到String进行处理即可。
看下IMServerHandle的实现方式。
/***
* 面向IM通信操作的业务类
* @author xhj
*
*/public class IMServerHandle extends SimpleChannelInboundHandler<String> { /**
* user操作业务类
*/
private UserBiz userBiz = new UserBiz(); /***
* 消息操作的业务类
*/
private IMMessageBiz immessagebiz = new IMMessageBiz();
/***
* 处理接受到的String类型的JSON数据
*/
@Override protected void channelRead0(ChannelHandlerContext ctx, String msg) throws Exception {
System.out.println(" get msg >> "+msg); //把JSON数据进行反序列化
Request req = JSON.parseObject(msg, Request.class);
Response respon = new Response();
respon.setSendTime(System.currentTimeMillis()); //判断是否是合法的请求
if(req != null ) {
System.out.println("the req method >> "+req.getMethod()); //获取操作类型
if(req.getMethod() == IMProtocol.LOGIN) { //获取要操作的对象
User user = JSON.parseObject(req.getBody(),User.class); //设置返回数据的操作类型
respon.setMethod(IMProtocol.LOGIN); //执行业务操作
boolean bl = userBiz.login(user); if(bl) {//检验用户有效
//设置响应数据
respon.setBody("login ok"); //设置状态
respon.setStatus(0); //登录成功将连接channel保存到Groups里
ChannelGroups.add(ctx.channel()); //将用户的uname和channelId进行绑定，服务器向指定用户发送消息的时候需要用到uname和channelId
ChannelGroups.putUser(user.getUname(), ctx.channel().id()); //发送广播通知某人登录成功了
userBiz.freshUserLoginStatus(user);
} else {//用户密码错误
//设置错误描述
respon.setErrorStr("pwd-error"); //设置状态描述码
respon.setStatus(-1);
} //将Response序列化为json字符串
msg = JSON.toJSONString(respon); //发送josn字符串数据，注意后面一定要加"\r\n"
ctx.writeAndFlush(msg+"\r\n");
} else if(req.getMethod() == IMProtocol.SEND) {
IMMessage immsg = JSON.parseObject(req.getBody(), IMMessage.class);
immsg.setSendTime(System.currentTimeMillis()); c通过IMServerHandle可以十分方便的处理获取到的String字符串。处理完后，可以直接通过ChannelHandlerContext的writeAndFlush方法发送数据。
再看下Netty客户端如何实现。
private BlockingQueue<Request> requests = new LinkedBlockingQueue<>(); /**
* String字符串解码器
*/private static final StringDecoder DECODER = new StringDecoder(); /***
* String字符串编码器
*/private static final StringEncoder ENCODER = new StringEncoder(); /**
* 客户端业务处理Handler
*/
private IMClientHandler clientHandler ; /**
* 添加发送请求Request
* @param request
*/
public void addRequest(Request request) { try {
requests.put(request);
} catch (InterruptedException e) {
e.printStackTrace();
}
} /**
* 是否继续进行运行
*/
private boolean run = true; public void run() { //远程IP
String host = "172.20.10.7"; //端口号
int port = 10000; //工作线程
EventLoopGroup workerGroup = new NioEventLoopGroup(); try { //辅助启动类
Bootstrap b = new Bootstrap(); // (1)
//设置线程池
b.group(workerGroup); // (2)
//设置socket工厂 不是ServerSocket而是Socket
b.channel(NioSocketChannel.class); // (3)
b.handler(new LoggingHandler(LogLevel.INFO)); //设置管道工厂
b.handler(new ChannelInitializer<SocketChannel>() { public void initChannel(SocketChannel ch) throws Exception {
ChannelPipeline pipe = ch.pipeline(); // Add the text line codec combination first,
pipe.addLast(new DelimiterBasedFrameDecoder(8192, Delimiters.lineDelimiter())); // the encoder and decoder are static as these are sharable
//字符串解码器
pipe.addLast(DECODER); //字符串编码器
pipe.addLast(ENCODER);
clientHandler = new IMClientHandler(); //IM业务处理类
pipe.addLast(clientHandler);
}
}); // Start the client.
ChannelFuture f = b.connect(host, port).sync(); // (5)
Channel ch = f.channel();
ChannelFuture lastWriteFuture = null; while(run) { //将要发送的Request转化为JSON String类型
String line = JSON.toJSONString(requests.take()); if(line != null && line.length() > 0) {//判断非空
// Sends the received line to the server.
//发送数据到服务器
lastWriteFuture = ch.writeAndFlush(line + "\r\n");
}
} // Wait until all messages are flushed before closing the channel.
//关闭写的端口
if (lastWriteFuture != null) {
lastWriteFuture.sync();
}
} catch(Exception ex){
ex.printStackTrace();
} finally { //优雅的关闭工作线程
workerGroup.shutdownGracefully();
}
} /**
* 增加消息监听接受接口
* @param messgeReceivedListener
*/
public void addMessgeReceivedListener(MessageSender.MessgeReceivedListener messgeReceivedListener) {
clientHandler.addMessgeReceivedListener(messgeReceivedListener);
} /***
* 移除消息监听接口
* @param messgeReceivedListener
*/
public void remove(MessageSender.MessgeReceivedListener messgeReceivedListener) {
clientHandler.remove(messgeReceivedListener);
}Netty的client端实现和Server实现方式大同小异。比Server端要简要些了。少一个NIOEventLoop。在Bootstrap 的handle方法中增加ChannelInitializer初始化监听器，并增加了IMClientHandler的监听操作。其中IMClientHandler具体处理服务器返回的通信信息。
通过ChannelFuture 获取Channel，通过Channel在一个循环里发送请求。如果消息队列BlockingQueue非空的时候，获取Request并发送。以上发送，如何接受数据呢？接受到的json被反序列化直接变成了对象Response，对Response进行处理即可。
定义了一个消息接受到的监听接口。
public static interface MessgeReceivedListener { public void onMessageReceived(Response msg); public void onMessageDisconnect(); public void onMessageConnect();
}在接口onMessageReceived方法里直接对获取成功的响应进行处理。
而服务器端对某个客户端进行发送操作，把Channel添加到ChannelGroup里，将uname和channelid对应起来。需要对某个用户发送消息的时候通过uname获取channelid，通过channelid从ChannelGroup里获取channel，通过channel发送即可。
具体操作如下：
public void transformMessage(IMMessage message) {
Channel channel = ChannelGroups.getChannel(ChannelGroups.getChannelId(message.getTo())); if(channel != null && channel.isActive()) {
Response response = new Response();
response.setBody(JSON.toJSONString(message));
response.setStatus(0);
response.setMethod(IMProtocol.REV);
response.setSendTime(System.currentTimeMillis());
channel.writeAndFlush(JSON.toJSON(response)+"\r\n");
}
}ChannelGroups的代码实现：
public class ChannelGroups { private static final Map<String,ChannelId> userList = new ConcurrentHashMap();
private static final ChannelGroup CHANNEL_GROUP = new DefaultChannelGroup("ChannelGroups",
GlobalEventExecutor.INSTANCE); public static void putUser(String uname,ChannelId id) {
userList.put(uname,id);
}通过以上代码解析应该对IM的通信模式有了比较全面的认识。具体实现过程可以下载源代码进行查看。欢迎大家反馈提出问题。
https://github.com/sinxiao/NettyIMServerAndAndroidClient

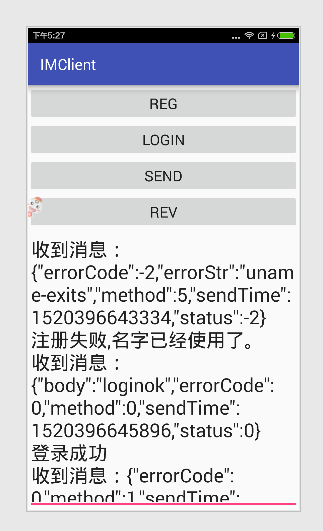

运行效果图。
