能用【白话文】来分析Binder通讯机制?

标签:
Android


Binder系列第一篇:《从getSystemService()开始,开撸Binder通讯机制》http://www.jianshu.com/p/1050ce12bc1e

Binder系列第二篇:《能用【白话文】来分析Binder通讯机制?》http://www.jianshu.com/p/fe816777f2cf

Binder系列第三篇:《Binder机制之一次响应的故事》http://www.jianshu.com/p/4fba927dce05

CoorChice在上次的文章 《从getSystemService()开始,开撸Binder通讯机制:http://www.jianshu.com/p/1050ce12bc1e》 中留了一些关于Binder的坑,也许大家看的时候有些云里雾里的,这篇文章,CoorChice就开始填这些坑了。并开始逐步的深入Binder核心机制,让你对Android中最重要的部分有所了解。

好了,咱们发车了!

由open_driver()开始



《从getSystemService()开始,开撸Binder通讯机制:http://www.jianshu.com/p/1050ce12bc1e》这篇文章中,相信大家应该看到在/frameworks/native/libs/binder/ProcessState.cpp文件中,有这样一段代码。

static int open_driver(){    //打开"/dev/binder"Binder驱动文件,并获得其描述符
    int fd = open("/dev/binder", O_RDWR);
    ...    //获取Binder驱动程序的版本号
    status_t result = ioctl(fd, BINDER_VERSION, &vers);
    ...    size_t maxThreads = 15;    //告知驱动程序最多可以启动15条线程处理事物
    result = ioctl(fd, BINDER_SET_MAX_THREADS, &maxThreads);
    ...    return fd;
}

它在ProcessState创建的时候会被调用。它肩负了一项重要的使命,就是在该进程中打开/dev/binder设备文件,然后获得该设备文件的描述符。可以看到,打开设备文件是通过open()函数实现的,它是怎么实现的呢?

用户空间函数与Binder驱动函数

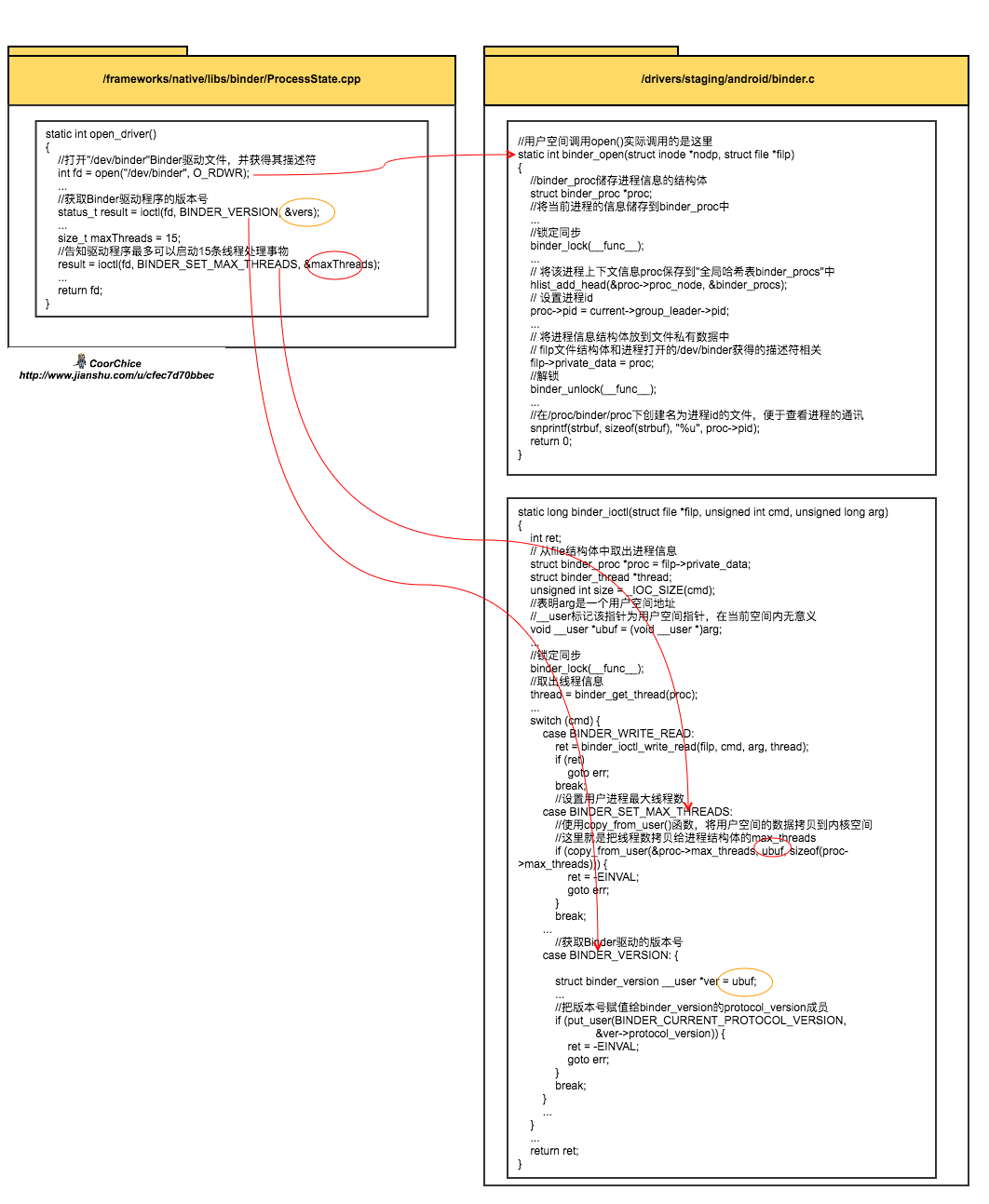

首先打开/drivers/staging/android/binder.c文件,然后找到下面这个结构体:

//这个结构体中定义了文件操作符与Binder驱动的对应函数关联static const struct file_operations binder_fops = {
    .owner = THIS_MODULE,
    .poll = binder_poll,
    .unlocked_ioctl = binder_ioctl,
    .compat_ioctl = binder_ioctl,    //用户空间的mmap()操作,会引起Binder驱动的binder_mmap()函数的调用
    .mmap = binder_mmap,    //用户空间的open()操作,会引起Binder驱动的binder_open()函数的调用
    .open = binder_open,
    .flush = binder_flush,
    .release = binder_release,
};

这个结构体会作为下面这个结构体的一个成员,在Binder驱动注册的时候被和Linux定义的文件操作符关联。

static struct miscdevice binder_miscdev = {
    .minor = MISC_DYNAMIC_MINOR,    //定义设备节点文件名。这里Binder驱动设备的文件路径即为/dev/binder
    .name = "binder",
    //关联Linux文件操作符
    .fops = &binder_fops
};

这样,在Binder驱动设备注册完成后,在用户空间调用poll()open()等函数的时候,Binder驱动的对应函数就会被调用。

open()函数的真面目

现在,我们知道了,当我们在用户空间调用open()函数时,Binder驱动层的binder_open()函数会被随之调用。我们看看binder_open()函数做了些什么?

//用户空间调用open()实际调用的是这里//参数为打开设备文件后传递过来的static int binder_open(struct inode *nodp, struct file *filp)
{    //binder_proc储存进程信息的结构体
    //注意,这个进程结构体是存在于Binder内核空间中的
    struct binder_proc *proc;    //将当前进程的信息储存到binder_proc中
    ...    //锁定同步
    binder_lock(__func__);
    ...    //将该进程上下文信息proc保存到Binder驱动的进程树中
    //以便查找使用
    hlist_add_head(&proc->proc_node, &binder_procs);    // 设置进程id
    proc->pid = current->group_leader->pid;
    ...    // 将进程信息结构体赋值给文件私有数据
    filp->private_data = proc;    //释放锁
    binder_unlock(__func__);
    ...    //在/proc/binder/proc下创建名为进程id的文件,便于查看进程的通讯
    snprintf(strbuf, sizeof(strbuf), "%u", proc->pid);    return 0;
}

这个函数主要的作用是为打开了/dev/binder设备文件的进程生成一个专属的进程信息体,然后保存到驱动中。这样,该进程就能和Binder驱动互动了。

可能有的细心的同学会发现,open()函数会返回设备表述符,而binder_open()函数看起来只会返回0啊?CoorChice在前面说过,binder_open()只是和open()产生了关联,但实际打开设备文件的操作还是Linux再进行。想必你也可以看到,binder_open()函数的参数是在设备文件打开后才可能获取的。所以,这个设备描述符应该是由Linux来分配给进程的。

下面,接着看看在open_driver()中出现的另一个函数ioctl()

ioctl()函数的真面目

如果你理解了上面的open()函数,那么自然就知道,用户空间的ioctl()函数会引起Binder驱动层的binder_ioctl()函数的调用。我们就看看驱动层的这个函数做了什么?这是一个十分重要的函数啊!

static long binder_ioctl(struct file *filp, unsigned int cmd, unsigned long arg){
    ...    // 从file结构体中取出进程信息
    struct binder_proc *proc = filp->private_data;
    struct binder_thread *thread;
    unsigned int size = _IOC_SIZE(cmd);    //表明arg是一个用户空间地址
    void __user *ubuf = (void __user *)arg;
    ...    //取出线程信息
    thread = binder_get_thread(proc);
    ...    switch (cmd) {
        ...
    }
    ...
}

同样,用户层调用ioctl(fd, cmd, arg)函数,会先由Linux内核根据设备描述符fd获得对应的设备文件体file,然后调用Binder驱动的binder_ioctl()函数。

这个函数比较重要,CoorChice再一步一步的解析一下。


获得进程信息体

首先Binder驱动根据传入的文件体获得其中的进程信息。

struct binder_proc *proc = filp->private_data;

还记得在binder_open()中生成的那个进程信息结构体吗?

来自用户空间的参数

void __user *ubuf = (void __user *)arg;

首先我们需要知道,这个arg是从用户空间传递过来的地址。比如ioctl(fd, BINDER_VERSION, &vers)传递过来了一个地址,指向用来储存Binder版本号的空间。

在Binder驱动层,需要对这个地址进行转换一下,用__user给它做上标记,表明它指向的是用户空间的地址。那么,这个arg指向的空间与Binder驱动的内存空间的数据传递就需要通过copy_from_user()或者copy_to_user()来进行了。

不同的cmd对应不同的操作

switch (cmd) {
        ...
    }

switch中定义了几个命令,分别对应不同的操作,CoorChice不在这全部说了,后面遇到再说。

我们先看看在open_driver()中出现的两个cmd就行了。

  • BINDER_VERSION
    这个命令用于获取Binder驱动版本号。

//获取Binder驱动的版本号case BINDER_VERSION: {    //表示用户空间的binder版本信息
    struct binder_version __user *ver = ubuf;
    ...    //把版本号赋值给binder_version的protocol_version成员
    if (put_user(BINDER_CURRENT_PROTOCOL_VERSION,
                 &ver->protocol_version)) {
        ...
    }    break;
}

注意,上面不是直接赋值,而是使用了put_user()函数。因为这个值是需要写到用户空间去的。

  • BINDER_SET_MAX_THREADS
    设置进程可用于Binder通讯的最大线程数量。

//设置用户进程最大线程数case BINDER_SET_MAX_THREADS:    //使用copy_from_user()函数,将用户空间的数据拷贝到内核空间
    //这里就是把线程数拷贝给进程结构体的max_threads
    if (copy_from_user(&proc->max_threads, ubuf, sizeof(proc->max_threads))) {
        ...
    }    break;

注意,上面使用了copy_from_user()函数,把用户空间的值,写到了驱动层的进程信息体的成员max_threads。

好了,上次open_driver()这个坑算是补上了。


接下来看看ProcessState::getStrongProxyForHandle()函数留下的坑吧。

接着getStrongProxyForHandle()说

注意啦,从这里开始是山路十八弯,抓好扶好了啊!

不够高清?点这个链接下载吧!http://ogemdlrap.bkt.clouddn.com/Binder%E8%BF%9B%E9%98%B6%E5%AE%8C%E6%95%B4.png。So Sweet!

图中相同颜色的流程线表示同一个流程,上面标有数字,你需要按照数字顺序来看,因为这真的是一个复杂无比的流程!

另外,同一种颜色的双向箭头线指向的是同一个变量或者值相同的变量。同理,相同颜色的带字空心箭头指向的也是同一个变量或者相同的值。

每个函数框上部的框表示在我们这个流程中,传入函数的参数。

温习一下getStrongProxyForHandle()中的坑

sp<IBinder> ProcessState::getStrongProxyForHandle(int32_t handle)
{
    sp<IBinder> result;

    ...    //尝试获取handle对应的handle_entry对象,没有的话会创建一个
    handle_entry* e = lookupHandleLocked(handle);
    if (e != NULL) {
        IBinder* b = e->binder;        if (b == NULL || !e->refs->attemptIncWeak(this)) {            // 上面的判断确保了同一个handle不会重复创建新的BpBinder
            if (handle == 0) {
                Parcel data;                //在handle对应的BpBinder第一次创建时
                //会执行一次虚拟的事务请求,以确保ServiceManager已经注册
                status_t status = IPCThreadState::self()->transact(0, IBinder::PING_TRANSACTION, data, NULL, 0);                if (status == DEAD_OBJECT)                    //如果ServiceManager没有注册,直接返回
                    return NULL;
            }            //创建一个BpBinder
            //handle为0时创建的是ServiceManager对应的BpBinder
            b = new BpBinder(handle);
            e->binder = b;            if (b) e->refs = b->getWeakRefs();
            result = b;  //待会儿返回b
        }
        ...
    }
    return result;
}

上次CoorChice在getStrongProxyForHandle()函数中是把下面这段代码省略了的,为了方便大家关注流程。

if (handle == 0) {
    Parcel data;    //在handle对应的BpBinder第一次创建时
    //会执行一次虚拟的事务请求,以确保ServiceManager已经注册
    status_t status = IPCThreadState::self()->transact(0, IBinder::PING_TRANSACTION, data, NULL, 0);    if (status == DEAD_OBJECT)    //如果ServiceManager没有注册,直接返回
    return NULL;
}

由于我们发起了获取ServiceManager的Binder的请求,所以handle是0的。还记得吗?应用进程在首次获取(或者说创建)ServiceManager的Binder前,会先和ServiceManager进行一次无意义的通讯(可以看到这次通讯的code为PING_TRANSACTION),以确保系统的ServiceManager已经注册。既然是在这第一次见到Binder通讯,那么我们就索性从这开始来探索Binder通讯机制的核心流程吧。

IPCThreadState的创建

IPCThreadState::self()->transact(0, IBinder::PING_TRANSACTION, data, NULL, 0)

这句代码首先会获取IPCThreadState单例。这是我在图中省略了的。

IPCThreadState* IPCThreadState::self()
{    if (gHaveTLS) {
    restart:        const pthread_key_t k = gTLS;        //先检查有没有,以确保一个线程只有一个IPCThreadState
        IPCThreadState* st = (IPCThreadState*)pthread_getspecific(k);        if (st) return st;        return new IPCThreadState; //没有就new一个IPCThreadState
    }
    ...
}

很明显,这段代码确保了进程中每一线程都只会有一个对应IPCThreadState。

接下来看看IPCThreadState的构造函数。

IPCThreadState::IPCThreadState()  //保存所在进程: mProcess(ProcessState::self()),
mMyThreadId(androidGetTid()),
mStrictModePolicy(0),
mLastTransactionBinderFlags(0)
{
    pthread_setspecific(gTLS, this);
    clearCaller();    //用于接收Binder驱动的数据,设置其大小为256
    mIn.setDataCapacity(256);    //用于向Binder驱动发送数据,同样设置其大小为256
    mOut.setDataCapacity(256);
}

CoorChice注释的地方比较重要哦,想要看懂后面的流程,上面3个注释的记住哦!

好了,我们的IPCThreadState算是创建出来了。事实上IPCThreadState主要就是封装了和Binder通讯的逻辑,当我们需要进行通讯时,就需要通过它来完成。


下面就来看看通讯是怎么开始的。

第一步 IPCThreadState::transact()发起通讯

你可以先在图中找到对应的流程线。transact()完整代码的话你可以看图中的,或者在/frameworks/native/libs/binder/IPCThreadState.cpp看源码。由于流程复杂,CoorChice就以小片段来说明。

status_t IPCThreadState::transact(int32_t handle,                                  uint32_t code, const Parcel& data,
                                  Parcel* reply, uint32_t flags)
{
    flags |= TF_ACCEPT_FDS;   //添加TF_ACCEPT_FDS
        ...     if (err == NO_ERROR) {
         ...         //将需要发送的数据写入mOut中
         err = writeTransactionData(BC_TRANSACTION, flags, handle, code, data, NULL);
     }
    ...
}

首先,在传入的flags参数中添加一个TF_ACCEPT_FDS标志,表示返回数据中可以包含文件描述符。以下是几个标志位的意义:

enum transaction_flags {
    TF_ONE_WAY     = 0x01, /*异步的单向调用,没有返回值*/
    TF_ROOT_OBJECT = 0x04, /*里面的数据是一个组件的根对象*/
    TF_STATUS_CODE = 0x08, /*数据包含的是一个32bit的状态码*/
    TF_ACCEPT_FDS  = 0x10, /*允许返回对象中,包含文件描述符*/}

接着,会调用writeTransactionData()函数,把需要发送的数据准备好。注意这里的命令是BC_TRANSACTION哦。如果你随时对照着图查看参数的话,这个流程将会变的容易理解一些。

第二步 writeTransactionData()准备发送数据

status_t IPCThreadState::writeTransactionData(int32_t cmd, uint32_t binderFlags,    int32_t handle, uint32_t code, const Parcel& data, status_t* statusBuffer)
{    //储存通讯事务数据的结构
    binder_transaction_data tr;
    tr.target.ptr = 0;  //binder_node的地址
    tr.target.handle = handle;  //用于查找目标进程Binder的handle,对应binder_ref
    tr.code = code; //表示事务类型
    tr.flags = binderFlags;
    tr.cookie= 0;
    ...    //Parcel mOut,与之相反的有Parcel mIn
    //写入本次通讯的cmd指令
    mOut.writeInt32(cmd);    //把本次通讯事务数据写入mOut中
    mOut.write(&tr, sizeof(tr));    return NO_ERROR;
}

如你所见,这个函数主要创建了一个用于储存通讯事务数据的binder_transaction_data结构t,并把需要发送的事务数据放到其中,然后再把这个tr写入IPCThreadState的mOut中。这样一来,后面就可以从mOut中取出这个通讯事务数据结构了。它非常重要,你一定要记住它是什么?以及从那来的?

此外,还需要把本次通讯的命令也写入mOut中,这样后面才能获取到发送方的命令,然后执行相应的操作。

第三步 waitForResponse()等待响应

第二步完成后,我们再次回到IPCThreadState::transact()函数中。

status_t IPCThreadState::transact(int32_t handle,                                  uint32_t code, const Parcel& data,
                                  Parcel* reply, uint32_t flags)
{
    ...
    flags |= TF_ACCEPT_FDS;   //添加TF_ACCEPT_FDS
    ...    //等待响应
    if ((flags & TF_ONE_WAY) == 0) { //检查本次通讯是否有TF_ONE_WAY标志,即没有响应
        //reply是否为空
        if (reply) {
            err = waitForResponse(reply);
        } else {
            Parcel fakeReply;
            err = waitForResponse(&fakeReply);
        }
        ...
    }
    ...    return err;
}

一般通讯都需要响应,所以我们就只看有响应的情况了,即flags中不包含TF_ONE_WAY标记。调用waitForResponse()函数时,如果没有reply,会创建一个fakeReplay。我们回顾一下:

transact(0, IBinder::PING_TRANSACTION, data, NULL, 0)

看,我们上面传入的replay是一个NULL,所以这里是会创建一个fakeReplay的。

紧接着,我们就进入到IPCThreadState::waitForResponse()中了。可以看下图中的流程线哦,对应红色编号3的线。

status_t IPCThreadState::waitForResponse(Parcel *reply, status_t *acquireResult)
{
    ...    while (1) {        //真正和Binder驱动交互的是talkWithDriver()函数
        if ((err=talkWithDriver()) < NO_ERROR) break;
        ...
    }
    ...
}

这个方法中,一开始就有些隐蔽的调用了一个十分重要的方法IPCThreadState::talkWithDriver(),从名字也能看出来,真正和Binder驱动talk的逻辑是在这个函数中的。这个地方给差评!


顺着代码,我们进入talkWithDriver()看看用户空间是如何和Binder驱动talk的。

第四步 talkWithDriver()和Binder talk!

注意,需要说明一下,IPCThreadState::talkWithDriver()这个函数的参数默认为true!一定要记住,不然后面就看不懂了!

status_t IPCThreadState::talkWithDriver(bool doReceive)
{
    ...    //读写结构体,它是用户空间和内核空间的信使
    binder_write_read bwr;
    ...    //配置发送信息
    bwr.write_size = outAvail;
    bwr.write_buffer = (uintptr_t)mOut.data();
    ...    //获取接收信息
    if(doReceive && needRead){
        bwr.read_size = mIn.dataCapacity();
        bwr.read_buffer = (uintptr_t)mIn.data();
    } else {
        bwr.read_size = 0;
        bwr.read_buffer = 0;
    }
    ...    //设置消耗为0
    bwr.write_consumed = 0;
    bwr.read_consumed = 0;    status_t err;    do {
        ...        //通过ioctl操作与内核进行读写
        if (ioctl(mProcess->mDriverFD, BINDER_WRITE_READ, &bwr) >= 0)
            err = NO_ERROR;
        ...
    } while (err == -EINTR);
    ...
}

这个函数中,有一个重要结构被定义,就是binder_write_read。它能够储存一些必要的发送和接收的通讯信息,它就像用户空间和内核空间之间的一个信使一样,在两端传递信息。

在这个函数中,首先会把用户空间要传递/读取信息放到bwr中,然后通过一句关键的代码ioctl(mProcess->mDriverFD, BINDER_WRITE_READ, &bwr)与Binder驱动talk。ioctl()函数CoorChice已经在上一篇中说了,它最终会调用到Binder内核的binder_ioctl()函数,至于为什么?你可以再看看上一篇文章回顾下。


注意这里我们给ioctl()函数传递的参数。

  • 第一个参数,是从本进程中取出上面篇中打开并保存Binder设备文件描述符,通过它可以获取到之前生成的file文件结构,然后传给binder_ioctl()函数。没印象的同学先看看上篇回顾下这里。

  • 第二个参数,是命令,它决定了待会到内核空间中要执行那段逻辑。

  • 第三个参数,我们把刚刚定义的信使bwr的内存地址传到内核空间去。

这些参数是理解后面步骤的关键,不要忘了哦!现在,进入到老盆友binder_ioctl()函数中,看看收到用户空间的消息后,它干了什么?

第五步 在binder_ioctl()中处理消息

static long binder_ioctl(struct file *filp, unsigned int cmd, unsigned long arg){    int ret;    // 从file结构体中取出进程信息
    struct binder_proc *proc = filp->private_data;
    struct binder_thread *thread;
    unsigned int size = _IOC_SIZE(cmd);    //表明arg是一个用户空间地址
    //__user标记该指针为用户空间指针,在当前空间内无意义
    void __user *ubuf = (void __user *)arg;
    ...    //锁定同步
    binder_lock(__func__);    //取出线程信息
    thread = binder_get_thread(proc);
    ...    switch (cmd) {        //读写数据
        case BINDER_WRITE_READ:
            ret = binder_ioctl_write_read(filp, cmd, arg, thread);
            ...
        }
        ...
    }
    ...    //解锁
    binder_unlock(__func__);
    ...
}

这个函数看过《从getSystemService()开始,开撸Binder通讯机制:http://www.jianshu.com/p/1050ce12bc1e》的同学应该不会陌生。首先会根据文件描述符获得的file结构,获取到调用ioctl()函数的进程的进程信息,从而再获得进程的线程。然后将arg参数地址转换成有用户空间标记的指针。接着,在switch中根据cmd参数判断需要执行什么操作。这些步骤和上篇文章中是一样的。不同的是,我们这次的cmd命令是BINDER_WRITE_READ,表示要进行读写操作。可以看到,接下来的读写逻辑是在binder_ioctl_write_read()函数中的。

嗯,接下来,我们即将进入第6步,看看Binder驱动中的这段读写通讯逻辑是怎样的?

第六步 binder_ioctl_write_read() talking

static int binder_ioctl_write_read(struct file *filp,                                   unsigned int cmd, unsigned long arg,
                                   struct binder_thread *thread){    int ret = 0;    //获取发送进程信息
    struct binder_proc *proc = filp->private_data;
    unsigned int size = _IOC_SIZE(cmd);    //来自用户空间的参数地址
    void __user *ubuf = (void __user *)arg;    //读写信息结构体
    struct binder_write_read bwr;
    ...    //拷贝用户空间的通讯信息bwr到内核的bwr
    if (copy_from_user(&bwr, ubuf, sizeof(bwr)))
    ...    if (bwr.write_size > 0) {        //写数据
        ret = binder_thread_write(proc, thread,
                                  bwr.write_buffer,
                                  bwr.write_size,
                                  &bwr.write_consumed);
    ...
}

咱们先看上面这个片段。

首先自然是取出用户空间的进程信息,然后转换获得用户空间的参数地址(对应本次通讯中为bwr的地址),这些都跟在binder_ioctl()中做的差不多。

接下来,你可以看到一个binder_write_read结构的申明struct binder_write_read bwr,紧跟着通过copy_from_user(&bwr, ubuf, sizeof(bwr))把用户空间的bwr拷贝到了当前内核空间的bwr。现在,Binder内核空间的bwr就获取到了来自用户空间的通讯信息了。

获取到来自用户空间的信息后,先调用binder_thread_write()函数来处理,我看看是如何进行处理的。

第七步binder_thread_write()处理写入

static int binder_thread_write(struct binder_proc *proc,
                               struct binder_thread *thread,                               binder_uintptr_t binder_buffer, size_t size,                               binder_size_t *consumed){    uint32_t cmd;    void __user *buffer = (void __user *)(uintptr_t)binder_buffer;    void __user *ptr = buffer + *consumed;    //起始地址
    void __user *end = buffer + size;         //结束地址
    while (ptr < end && thread->return_error == BR_OK) {        //从用户空间获取cmd命令
        if (get_user(cmd, (uint32_t __user *)ptr)) -EFAULT;
        ptr += sizeof(uint32_t);        switch (cmd) {            case BC_TRANSACTION:            case BC_REPLY: {                //用来储存通讯信息的结构体
                struct binder_transaction_data tr;
                //拷贝用户空间的binder_transaction_data
                if (copy_from_user(&tr, ptr, sizeof(tr)))   return -EFAULT;
                ptr += sizeof(tr);                //处理通讯
                binder_transaction(proc, thread, &tr, cmd == BC_REPLY);                break;
            }
                ...
        }
        *consumed = ptr - buffer;
    }    return 0;
}

一开始就是对一些变量进行赋值。

首先,binder_buffer是啥?哪来的?快到到传参的地方方看看bwr.write_buffer,它是写的buffer。那么它里面装了啥?这就得回到第4步中找了,因为bwr是在那个地方定义和初始化的。bwr.write_buffer = (uintptr_t)mOut.data(),嗯,它指向了mOut中的数据。那么问题又来了?mOut中的数据是啥?...


看,这就是为什么CoorChice一直在强调,前面的一些参数和变量一定要记住!不然到后面就会云里雾里的!不过还好,有了CoorChcie上面那张图,你随时可以快速的找到答案。我们回到第二步writeTransactionData(),就是通讯事务结构定义的那个地方。看到没,mOut中储存的就是一个通讯事务结构。

现在答案就明了了,buffer指向了用户空间的通讯事务数据。

另外两个参数,ptr此刻和buffer的值是一样的,因为consumed为0,所以它现在也相当于是用户空间的通讯事务数据tr的指针;而end可以明显的看出,它指向了tr的末尾。

通过get_user(cmd, (uint32_t __user *)ptr)函数,我们可以将用户空间的tr的cmd拷贝到内核空间。get_user()put_user()这对函数就是干这个的,拷贝一些简单的变量。回到第2步writeTransactionData()中,看看参数。没错,cmd为BC_TRANSACTION。所以,进到switch中,对应执行的就是case BC_TRANSACTION

可以看到BC_TRANSACTION事务命令和BC_REPLAY响应命令,执行的是相同的逻辑。

//用来储存通讯信息的结构体struct binder_transaction_data tr;//拷贝用户空间的binder_transaction_dataif (copy_from_user(&tr, ptr, sizeof(tr)))   return -EFAU
ptr += sizeof(tr);//处理通讯binder_transaction(proc, thread, &tr, cmd == BC_REPLY);

先定义了一个内核空间的通讯事务数据tr,然后把用户空间的通讯事务数据拷贝到内核中tr。此时,ptr指针移动sizeof(tr)个单位,现在ptr应该和end的值是一样的了。然后,调用binder_transaction()来处理事务。

第八步 binder_transaction()来处理事务

顺着流程线8看过去,WTF!这是一个复杂无比的函数!很多!很长!

函数一开始定义了一堆变量,我们先不管,用到时再说。先看第一个使用到的参数replay。由于上一步中的cmd为BC_TRANSACTION,所以很明显,走的是false,所以我们直接看false里的逻辑。

static void binder_transaction(struct binder_proc *proc,                               struct binder_thread *thread,                               struct binder_transaction_data *tr, int reply){
    ...    if (reply) {
        ...
    } else {        if (tr->target.handle) {            //如果参数事物信息中的进程的句柄不为0,即不是系统ServiceManager进程

            //定义binder引用
            struct binder_ref *ref;            //根据参数binder进程和句柄handle来查找对应的binder
            ref = binder_get_ref(proc, tr->target.handle);
            ...            //设置目标binder实体为上面找到的参数进程的binder引用的binder实体
            target_node = ref->node;
        } else {            //如果参数事物信息中的进程的句柄为0,即是系统ServiceManager进程

            //设置通讯目标进程的Binder实体为ServiceManager对应的Binder
            target_node = binder_context_mgr_node;
        }        //设置通讯目标进程为target_node对应的进程
        target_proc = target_node->proc;
        ...
}

一开始先判断tr->target.handle为不为0。还记得上一篇说的吗?handle为0表示的是ServiceManager,如果不为0表示的其它Service。那么这里为不为0呢?看图!

我们顺着指向tr的绿线一直找,可以看到。在用户空间通讯事务数据被定义的地方,也就是第2步IPCThreadState::writeTransactionData()中,给tr->target_handle赋值了,往上看发现,这个值来自IPCThreadState::transact()函数的参数handle。那么回到我们一开始调用这个函数的地方IPCThreadState::self()->transact(0, IBinder::PING_TRANSACTION, data, NULL, 0)。哦,handle为0。所以这里的target就是ServiceManager。那么直接把binder_context_mgr_node(它表示ServiceManager的Binder,在ServiceManager注册的时候被缓存到了Binder内核中)赋值给target_node,记住了哦!后面这些都会用到。总之,我们就是需要先获取到一个目标进程。

接下来,通过target_node,也就是ServiceManager进程的Binder(其它情况就是对应进程的Binder),我们可以获取到目标进程信息,然后赋值给target_proc。记住了哦!

继续下一段代码。

static void binder_transaction(struct binder_proc *proc,                               struct binder_thread *thread,                               struct binder_transaction_data *tr, int reply){
    ...    //判断目标线程是否为空
    if (target_thread) {
        ...        //目标线程的todo队列
        target_list = &target_thread->todo;
        target_wait = &target_thread->wait;
        ...
    } else {        //获得通讯目标进程的任务队列
        target_list = &target_proc->todo;        //获取通讯目标进程的等待对象
        target_wait = &target_proc->wait;
    }
    ...
}

首先看target_thread是否为空,由于我们没有走if(replay)的TRUE逻辑,所以这里target_thread是为空的。那么,从目标进程信息target_proc分别去除todo任务队列和wait对象,赋值给target_listtarget_wait。同样需要记住!

继续下一段代码。

static void binder_transaction(struct binder_proc *proc,
                               struct binder_thread *thread,
                               struct binder_transaction_data *tr, int reply){

   struct binder_transaction *t; //表示一个binder通讯事务
   struct binder_work *tcomplete; //表示一项work
   ...
   struct list_head *target_list;  //通讯目标进程的事务队列
   wait_queue_head_t *target_wait; //通讯目标进程的等待对象
    ...    //为本次通讯事务t申请空间
    t = kzalloc(sizeof(*t), GFP_KERNEL);
    ...
    tcomplete = kzalloc(sizeof(*tcomplete), GFP_KERNEL);
    ...    if (!reply && !(tr->flags & TF_ONE_WAY))        //采用非one way通讯方式,即需要等待服务端返回结果的通讯方式

        //设置本次通讯事务t的发送线程为用户空间的线程
        t->from = thread;    else
        t->from = NULL;
    ...    //设置本次通讯事务的接收进程为目标进程
    t->to_proc = target_proc;    //设置本次通讯事务的接收线程为目标线程
    t->to_thread = target_thread;    //设置本次通讯事务的命令为用户空间传来的命令
    t->code = tr->code;    //设置本次通讯事务的命令为用户空间传来的flags
    t->flags = tr->flags;
    ...    //开始配置本次通讯的buffer
    //在目标进程中分配进行本次通讯的buffer的空间
    t->buffer = binder_alloc_buf(target_proc, tr->data_size,
                                 tr->offsets_size, !reply && (t->flags & TF_ONE_WAY));

    t->buffer->allow_user_free = 0; //通讯buffer允许释放
    t->buffer->transaction = t;  //把本次通讯存入buffer中
    //设置本次通讯的buffer的目标Binder实体为target_node
    //如前面一样,通过这个buffer可以找到对应的进程
    t->buffer->target_node = target_node;
    ...
    offp = (binder_size_t *)(t->buffer->data + ALIGN(tr->data_size, sizeof(void *)));    //将用户空间发送来的数据拷贝到本次通讯的buffer的data中
    copy_from_user(t->buffer->data, (const void __user *)(uintptr_t)tr->data.ptr.buffer, tr->data_size);
    ...    //将用户空间发送来的偏移量offsets拷贝给起始offp
    copy_from_user(offp, (const void __user *)(uintptr_t)tr->data.ptr.offsets, tr->offsets_size);
    ...    //计算结尾off_end
    off_end = (void *)offp + tr->offsets_size;
    ...    //判断是否是BC_REPLY
    if (reply) {
        ...

        binder_pop_transaction(target_thread, in_reply_to);
    } else if (!(t->flags & TF_ONE_WAY)) {        //如果没有ONE_WAY标记,即需要等待响应
        t->need_reply = 1;  //1标示这是一个同步事务,需要等待对方回复。0表示这是一个异步事务,不用等对方回复
        //设置本次通讯事务的from_parent为发送方进程的事务
        t->from_parent = thread->transaction_stack;        //设置发送方进程的事务栈为本次通讯事务
        thread->transaction_stack = t;
    }
    ...
    //将本次通讯事务的work类型设置为BINDER_WORK_TRANSACTION
    t->work.type = BINDER_WORK_TRANSACTION;    //将本次通讯事务的work添加到目标进程的事务列表中
    list_add_tail(&t->work.entry, target_list);
    //设置work类型为BINDER_WORK_TRANSACTION_COMPLETE
    tcomplete->type = BINDER_WORK_TRANSACTION_COMPLETE;    //将BINDER_WORK_TRANSACTION_COMPLETE类型的work添加到发送方的事务列表中
    list_add_tail(&tcomplete->entry, &thread->todo);
    if (target_wait)        //唤醒目标进程,开始执行目标进程的事务栈
        wake_up_interruptible(target_wait);    return;
}

在开始分析之前,大家先吧这段代码开始的几个变量定义记住,不然后面会很迷茫的!

这段代码很多!很长!CoorChice已经尽量的删去一些没那么重要的和我不知道是干啥的了!!


其实这么多代码,主要使用在给binder事务t的成员赋值了。我们简单看几个我认为重要的赋值。

首先为事务t和work tcomplete申请了内存。然后设置事务t的from线程(也就是发送方线程)的值,如果不是BC_REPLAY事务,并且通讯标记没有TF_ONE_WAY(即本次通讯需要有响应),那么把参数thread赋值给t->from。前面说过,我们本次通讯是BC_TRANSACTION事务,所以事务t就需要储存发送方的线程信息,以便后面给发送方响应使用。

参数thread是那来的呢?顺着往回找,在第5步binder_ioctl()中,我们从用户空间调用ioctl()函数的进程(即发送方进程)的进程信息中获取到了thread。

接着设置事务t的目标进程t->to_proc和目标进程的线程t->to_thread为前面处理好的target_proctarget_thread(本次通讯,target_thread为空哦)。

然后把通讯事务数据tr中的code和flags赋值给事务t的code和flags。code和flags是什么呢?我们回到用户空间,定义通讯事务数据,即第2步IPCThreadState::writeTransaction()中可以看到,code和flags均是传进来的参数。而的发源地是通讯的起始点IPCThreadState::self()->transact(0, IBinder::PING_TRANSACTION, data, NULL, 0),即code = IBinder::PING_TRANSACTION, flags = 0。记住了哦!后面还会用。

然后开始设置事务t的buffer信息。首先通过binder_alloc_buf()函数,在目标进程target_proc中为t->buffer申请了内存,即t->buffer指向了目标进程空间中的一段内存。然后配置一下t->buffer的信息,这些信息后面也会用到。记住了哦!

接着通过copy_from_user()函数,把用户空间的需要发送的数据拷贝到t->buffer的data中。

再往下到了if(replay),本次通讯会走false逻辑。于是,事务t会把发送方的事务栈transaction_stack储存在from_parent中,而发送方把自己的事务栈设置以成t开始。这些都需要记住,不然再往后你就会越来越迷糊!

最重要的部分来了!

//将本次通讯事务的work类型设置为BINDER_WORK_TRANSACTIONt->work.type = BINDER_WORK_TRANSACTION;//将本次通讯事务的work添加到目标进程的事务列表中list_add_tail(&t->work.entry, target_list);
//设置work类型为BINDER_WORK_TRANSACTION_COMPLETEtcomplete->type = BINDER_WORK_TRANSACTION_COMPLETE;
将BINDER_WORK_TRANSACTION_COMPLETE类型的work添加到发送方的事务列表中
list_add_tail(&tcomplete->entry, &thread->todo);if (target_wait)    //唤醒目标进程,开始执行目标进程的事务栈
    wake_up_interruptible(target_wait);return;

先把事务t的work.type类型设置为BINDER_WORK_TRANSACTION类型,这决定了该事务后面走的流程,然后把事务t的任务添加到目标进程的任务栈target_list中。接着把work tcomplete的类型设置为BINDER_WORK_TRANSACTION_COMPLETE,用于告诉发送方,和Binder驱动的一次talk完成了,同样,需要把这个项任务添加到发送方的任务列表里。

最后,通过wake_up_interruptible(target_wait)函数唤醒休眠中的目标进程,让它开始处理任务栈中的任务,也就是刚刚我们添加到target_list中的任务。接着return结束该函数。

结束这个函数你以为就忘啦?Native!接着往下看。

第9步 binder_thread_read()读取数据

上一个函数结束后回到第7步binder_thread_write()函数中,retrun 0;binder_thread_write()函数结束。然后回到第6步binder_ioctl_write_read()函数中继续执行。

static int binder_ioctl_write_read(struct file *filp,                                   unsigned int cmd, unsigned long arg,                                   struct binder_thread *thread)
{
    ...    if (bwr.read_size > 0) {        //读数据
        ret = binder_thread_read(proc, thread, bwr.read_buffer,
                                 bwr.read_size,
                                 &bwr.read_consumed,
                                 filp->f_flags & O_NONBLOCK);
        ...
}

Binder驱动会调用binder_thread_read()函数,为发送进程读取数据。我们看看是怎么读取的。

static int binder_thread_read(struct binder_proc *proc,
                              struct binder_thread *thread,                              binder_uintptr_t binder_buffer,                              size_t size,                              binder_size_t *consumed,                              int non_block){
    ...    while (1) {        uint32_t cmd;        struct binder_transaction_data tr;
        struct binder_work *w;
        struct binder_transaction *t = NULL;
        if (!list_empty(&thread->todo)) {            //获取线程的work队列
            w = list_first_entry(&thread->todo, struct binder_work, entry);
        } else if (!list_empty(&proc->todo) && wait_for_proc_work) {            //获取从进程获取work队列
            w = list_first_entry(&proc->todo, struct binder_work, entry);
        } else {            //没有数据,则返回retry
            if (ptr - buffer == 4 &&
                !(thread->looper & BINDER_LOOPER_STATE_NEED_RETURN))                goto retry;            break;
        }
    ...
}

我们先看这个片段,前面一堆代码掠过了。首先,需要看看能不能从发送进程的线程thread的任务栈中取出任务来,回顾第8步binder_transaction()中,我们在最后往发送进程的线程thread的任务栈中添加了一个BINDER_WORK_TRANSACTION_COMPLETE类型的work。所以这里是能取到任务的,就直接执行下一步了。

static int binder_thread_read(struct binder_proc *proc,
                              struct binder_thread *thread,                              binder_uintptr_t binder_buffer,                              size_t size,                              binder_size_t *consumed,                              int non_block){    void __user *buffer = (void __user *)(uintptr_t)binder_buffer;    void __user *ptr = buffer + *consumed; //
    void __user *end = buffer + size; //用户空间结束
    ...    while (1) {        uint32_t cmd;        struct binder_transaction_data tr;
        struct binder_work *w;
        ...        switch (w->type) {
            ...            case BINDER_WORK_TRANSACTION_COMPLETE:                //设置cmd为BR_TRANSACTION_COMPLETE
                cmd = BR_TRANSACTION_COMPLETE;                //将BR_TRANSACTION_COMPLETE写入用户进程空间的mIn中
                put_user(cmd, (uint32_t __user *)ptr);                //从事务队列中删除本次work
                list_del(&w->entry);                //释放
                kfree(w);                break;
            ...
        }
    }
    ...
}

由于这个流程中,我们知道work的type为BINDER_WORK_TRANSACTION_COMPLETE类型,所以就先只看这种情况了。在这段代码中,cmd = BR_TRANSACTION_COMPLETE很重要,要记住!接着把cmd拷贝到用户空间的发送进程,然后删除任务,释放内存。

一次和Binder驱动的通讯完成!

上面代码执行完后,binder_thread_read()函数差不多就结束了,接着又会回到binder_ioctl_write_read()函数。

static int binder_ioctl_write_read(struct file *filp,                                   unsigned int cmd, unsigned long arg,                                   struct binder_thread *thread)
{
    ...    //将内核的信使bwr拷贝到用户空间
    if (copy_to_user(ubuf, &bwr, sizeof(bwr)))
    ...
}

上面函数最后会把内核中的信使拷贝到用户空间。

然后,我们直接的再次的回到第3步的函数IPCThreadState::waitForResponse()中。

status_t IPCThreadState::waitForResponse(Parcel *reply, status_t *acquireResult)
{
    ...    while (1) {        //真正和Binder驱动交互的是talkWithDriver()函数
        if ((err=talkWithDriver()) < NO_ERROR) break;
        err = mIn.errorCheck();
        ...        if (mIn.dataAvail() == 0) continue;        //取出在内核中写进去的cmd命令
        cmd = mIn.readInt32();
        ...
        switch (cmd) {            //表示和内核的一次通讯完成
            case BR_TRANSACTION_COMPLETE:                if (!reply && !acquireResult) goto finish;                break;
            ...
        }

    }
    ...
}

经过刚刚的读取,这次mIn中可是有数据了哦!我们从mIn中取出cmd命令。这是什么命令呢?就是刚刚写到用户空间的BR_TRANSACTION_COMPLETE。在这段逻辑中,由于之前我们传入了一个fakeReplay进来,所以程序走bredk,然后继续循环,执行下一次talkWithDriver()函数。到此,我们和Binder内核的一次通讯算是完成了。

但是我们发起的这次通讯还没有得到回应哦!猜猜看回应的流程是怎样的呀?


文章太长了,回应流程放到下一篇了。

总结

  • 抽出空余时间写文章分享需要动力,还请各位看官动动小手点个赞,给我点鼓励

原文链接:http://www.apkbus.com/blog-911356-68743.html

点击查看更多内容
1人点赞

若觉得本文不错,就分享一下吧!

评论

作者其他优质文章

正在加载中
感谢您的支持,我会继续努力的~
扫码打赏,你说多少就多少
赞赏金额会直接到老师账户
支付方式
打开微信扫一扫,即可进行扫码打赏哦
今天注册有机会得

100积分直接送

付费专栏免费学

大额优惠券免费领

立即参与 放弃机会
意见反馈 帮助中心 APP下载
官方微信

举报

0/150
提交
取消
