ldap配置系列三：grafana集成ldap

grafana的简介

 grafana是一个类似kibana的东西，是对来自各种数据源的数据进行实时展示的平台，拥有这牛逼的外观。给一个官方的demo体验地址： https://play.grafana.org/d/000000012/grafana-play-home?orgId=1

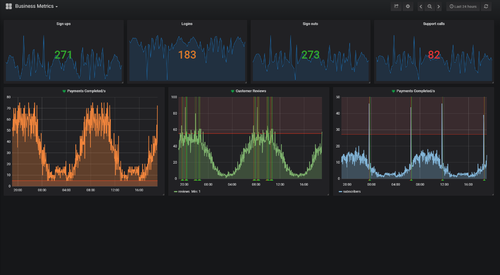

这里提供一个demo截图。

grafana的安装

grfana安装的官方参考: http://docs.grafana.org/installation/rpm/

[root@VM_0_15_centos ~]# sudo yum install https://s3-us-west-2.amazonaws.com/grafana-releases/release/grafana-5.1.4-1.x86_64.rpm[root@VM_0_15_centos ~]# rpm -ql grafana |grep /etc/etc/grafana/etc/init.d/grafana-server/etc/sysconfig/grafana-server

[root@VM_0_15_centos ~]# systemctl start grafana-server
[root@VM_0_15_centos ~]# systemctl status grafana-server

[root@VM_0_15_centos ~]# firewall-cmd --permanent  --add-port=3000/tcp
success
[root@VM_0_15_centos ~]# firewall-cmd --reload
success

# 添加域名grafana.linuxpanda.tech
# web访问下grafana.linuxpanda.tech:3000

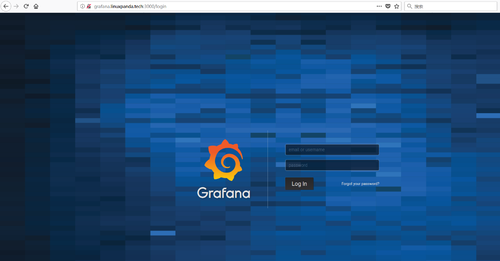

主界面如下：

默认的用户名和密码都是admin。

ldap用户组和用户创建

如果没有ldap服务，可以参考： https://www.cnblogs.com/zhaojiedi1992/p/zhaojiedi_liunx_52_ldap.html

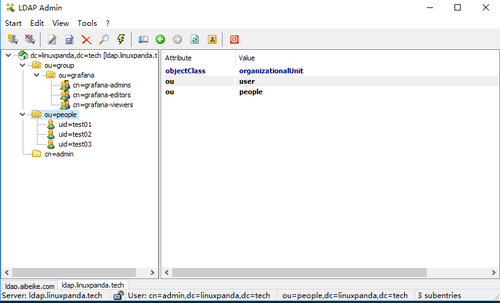

这里我们使用 ldapadmin.exe 这个小软件连接到ldap服务， 在group这个ou里面添加一个grafana的ou，然后在grafana这个ou里面添加3个组， 对应管理，编辑和预览。

创建三个用户test01,test02,test03 ，设置密码为oracle, 让其分别属于三个不同的组，方便后续的测试。

ldap配置文件

grafana的ldap配置官方参考： http://docs.grafana.org/installation/ldap/

grafana.ini配置

[root@VM_0_15_centos ~]# cd /etc/grafana/[root@VM_0_15_centos grafana]# ll
total 24-rw-r----- 1 root grafana 13655 Sep  5 21:39 grafana.ini-rw-r----- 1 root grafana  3468 Sep  5 21:39 ldap.toml
drwxr-xr-x 4 root grafana  4096 Sep  5 21:39 provisioning
[root@VM_0_15_centos grafana]# cp ldap.toml  ldap.toml.default
[root@VM_0_15_centos grafana]# cp grafana.ini grafana.ini.default
[root@VM_0_15_centos grafana]# chown grafana.grafana grafana.ini ldap.toml

[root@VM_0_15_centos grafana]# vim grafana.ini
# 这个文件修改2项，log的其实没有必要，但是ldap调试比较麻烦，建议先开启debug，等配置好ldap后，在修改回去info级别。
[auth.ldap]enabled = true[log]level = debug

配置前需要先做几个查询

查询所有用户

[root@VM_0_15_centos ~]# ldapsearch  -LLL -w oracle   -x -H ldap://ldap.linuxpanda.tech -D"cn=admin,dc=linuxpanda,dc=tech" -b "ou=people,dc=linuxpanda,dc=tech" dn: ou=people,dc=linuxpanda,dc=tech
objectClass: organizationalUnit
ou: user
ou: people

dn: uid=test01,ou=people,dc=linuxpanda,dc=tech
objectClass: posixAccount
objectClass: top
objectClass: inetOrgPerson
gidNumber: 0givenName: test01
sn: test01
displayName:: 5rWL6K+VMQ==uid: test01homeDirectory: /home/test01
loginShell: /bin/bashmail: test01@linuxpanda.techcn:: 5rWL6K+VMQ==uidNumber: 55545userPassword:: e1NIQX1ReE5rdGtVUHhIek52Mm9pQmQvYkc2NjNsQkk9

dn: uid=test02,ou=people,dc=linuxpanda,dc=tech
objectClass: posixAccount
objectClass: top
objectClass: inetOrgPerson
gidNumber: 0givenName: test02
sn: test02
displayName:: 5rWL6K+VMg==uid: test02
homeDirectory: /home/test02
loginShell: /bin/bash
mail: test02@linuxpanda.tech
cn:: 5rWL6K+VMg==uidNumber: 50880userPassword:: e1NIQX1ReE5rdGtVUHhIek52Mm9pQmQvYkc2NjNsQkk9

dn: uid=test03,ou=people,dc=linuxpanda,dc=tech
objectClass: posixAccount
objectClass: top
objectClass: inetOrgPerson
gidNumber: 0givenName: test03
sn: test03
displayName:: 5rWL6K+VMw==uid: test03
homeDirectory: /home/test03
loginShell: /bin/bash
mail: test03@linuxpanda.tech
cn:: 5rWL6K+VMw==uidNumber: 46507userPassword:: e1NIQX1ReE5rdGtVUHhIek52Mm9pQmQvYkc2NjNsQkk9

查询特定用户

[root@VM_0_15_centos ~]# ldapsearch  -LLL -w oracle   -x -H ldap://ldap.linuxpanda.tech -D"cn=admin,dc=linuxpanda,dc=tech" -b "ou=people,dc=linuxpanda,dc=tech" "(uid=test01)"   dn: uid=test01,ou=people,dc=linuxpanda,dc=tech
objectClass: posixAccount
objectClass: top
objectClass: inetOrgPerson
gidNumber: 0givenName: test01
sn: test01
displayName:: 5rWL6K+VMQ==uid: test01homeDirectory: /home/test01
loginShell: /bin/bashmail: test01@linuxpanda.techcn:: 5rWL6K+VMQ==uidNumber: 55545userPassword:: e1NIQX1ReE5rdGtVUHhIek52Mm9pQmQvYkc2NjNsQkk9

查询所有组

[root@VM_0_15_centos grafana]# ldapsearch  -LLL -w oracle   -x -H ldap://ldap.linuxpanda.tech -D"cn=admin,dc=linuxpanda,dc=tech" -b "ou=grafana,ou=group,dc=linuxpanda,dc=tech"  dn: ou=grafana,ou=group,dc=linuxpanda,dc=tech
objectClass: top
objectClass: organizationalUnit
ou: grafana

dn: cn=grafana-admins,ou=grafana,ou=group,dc=linuxpanda,dc=tech
objectClass: posixGroup
objectClass: top
cn: grafana-admins
gidNumber: 49004memberUid: test01

dn: cn=grafana-editors,ou=grafana,ou=group,dc=linuxpanda,dc=tech
objectClass: posixGroup
objectClass: top
gidNumber: 34366cn: grafana-editors
memberUid: test02dn: cn=grafana-viewers,ou=grafana,ou=group,dc=linuxpanda,dc=techobjectClass: posixGroup
objectClass: topcn: grafana-viewersgidNumber: 25527memberUid: test03

 查询用户所在的组

[root@VM_0_15_centos grafana]# ldapsearch  -LLL -w oracle   -x -H ldap://ldap.linuxpanda.tech -D"cn=admin,dc=linuxpanda,dc=tech" -b "ou=grafana,ou=group,dc=linuxpanda,dc=tech"   "(&(objectClass=posixGroup)(memberUid=test03))"dn: cn=grafana-viewers,ou=grafana,ou=group,dc=linuxpanda,dc=tech
objectClass: posixGroup
objectClass: topcn: grafana-viewersgidNumber: 25527memberUid: test03

修改ldap.toml文件

[root@VM_0_15_centos grafana]# vim ldap.toml
[root@VM_0_15_centos grafana]# cat ldap.toml

[[servers]]
host = "ldap.linuxpanda.tech"port = 389use_ssl = falsestart_tls = falsessl_skip_verify = falsebind_dn = "cn=admin,dc=linuxpanda,dc=tech"bind_password = 'oracle'search_filter = "(uid=%s)"search_base_dns = ["ou=people,dc=linuxpanda,dc=tech"]

group_search_filter = "(&(objectClass=posixGroup)(memberUid=%s))"group_search_base_dns = ["ou=grafana,ou=group,dc=linuxpanda,dc=tech"]
[servers.attributes]
name = "givenName"surname = "sn"username = "uid"#member_of = "memberOf"member_of="cn"email =  "mail"[[servers.group_mappings]]
group_dn = "grafana-admins"org_role = "Admin"[[servers.group_mappings]]
group_dn = "grafana-editors"org_role = "Editor"[[servers.group_mappings]]
group_dn = "grafana-viewers"#group_dn = "*"org_role = "Viewer"

主要配置说明

host：就是指定你的ldap服务器，可以指定多个，需要分隔符。

port：你的ldap服务器的监听的端口。

bind_dn: 你需要特定ou的管理员账号，我这里使用了域管理者。

bind_password: 上面账号的密码。

search_filter:  用户搜索的过滤表达式，配合search_base_dns。

search_base_dns: 用户搜索的范围，这里在people这个ou里面搜索所有的用户，需要配合search_filter来完成用户的过滤。

group_search_filter: 组搜索的过滤表达式，配合group_search_base_dns。

group_search_base_dns: 指定组搜索的范围，我们的grafana这个ou里面设置了3个组。

servers.attributes: 这个主要是用户获取特定提取到的用户条目有特定字段的提取， username从查询的用户信息取特定字段值作为grafana的用户名，

                              member_of 代表，根据group_search_base_dns和group_search_filter 得到特定的一个组后，取那个字段作为组名字。 这个取到的结果需要和下面的映射保持一致。

                              email代表取特定用户的mail字段作为grafana用户的email信息。

servers_group_mappings: 这个是用于定义ldap用户组和grafana角色组的映射关系的， 上面member_of ,group_search_base_dns和group_search_filter 这三个条件可以获取到ldap的组名，这里要和三个条件获取的一致。

一张图说清楚

修改完毕重启服务进行测试。

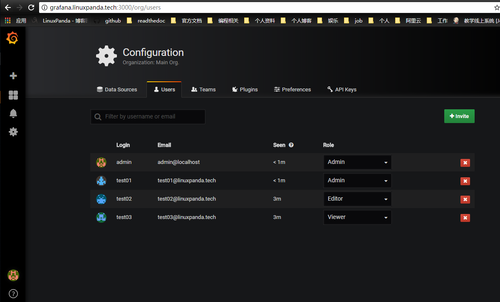

最终结果图

修改grafana的日志级别为info。

调试

 判定ldap服务是否可通

[root@VM_0_15_centos grafana]# telnet ldap.linuxpanda.tech 389Trying 58.87.98.84...
Connected to ldap.linuxpanda.tech.
Escape character is '^]'.

确定开启了ldap配置

检查grafana.ini文件确认有ldap=true启用的，默认去掉注释还是false,注意啦。

关注日志信息

主要的日志有2个，一个是grafana的日志， 一个是ldap的日志。

[root@VM_0_15_centos grafana]# journalctl -f
Sep 05 22:51:50 VM_0_15_centos grafana-server[12052]: t=2018-09-05T22:51:50+0800 lvl=dbug msg="Ldap User found" logger=ldap info="(*login.LdapUserInfo)(0xc420030fc0)({\n DN: (string) (len=42) \"uid=test01,ou=people,dc=linuxpanda,dc=tech\",\n FirstName: (string) (len=6) \"test01\",\n LastName: (string) (len=6) \"test01\",\n Username: (string) (len=22) \"test01@linuxpanda.tech\",\n Email: (string) (len=22) \"test01@linuxpanda.tech\",\n MemberOf: ([]string) <nil>\n})\n"Sep 05 22:51:50 VM_0_15_centos grafana-server[12052]: t=2018-09-05T22:51:50+0800 lvl=dbug msg="Updating last user_seen_at" logger=context userId=2 orgId=1 uname=test01@linuxpanda.tech user_id=2

[root@VM_0_15_centos grafana]# tail -f /var/log/slapd/slapd.log
