无法在 Matplotlib 中准备正确的标签

Question

我有非常简单的代码：from matplotlib import datesimport matplotlib.ticker as tickermy_plot=df_h.boxplot(by='Day',figsize=(12,5), showfliers=False, rot=90)我有：但我想在X轴上有更少的标签。为此，我添加了：my_plot.xaxis.set_major_locator(ticker.MaxNLocator(12))它生成的标签较少，但标签的值有错误的值（=整个列表中的少数标签中的第一个）我做错了什么？我添加了其他信息：我忘了显示DataFrame内部的内容。我有三列：reg_Date - datetime64（索引）温度 - float64 Day - 从reg_Date转换为字符串的日期，它看起来像'2017-10'（YYYY-MM）箱形图按“日”分组日期，我想将值“日”显示为标签，但不是所有值，例如每三个值。

Answer 1

我认为Pandas绘图和Matplotlib格式化程序存在兼容性问题。

使用以下代码：

df = pd.read_csv('lt_stream-1001-full.csv', header=0, encoding='utf8')

df['reg_date'] = pd.to_datetime(df['reg_date'] , format='%Y-%m-%d %H:%M:%S')

df.set_index('reg_date', inplace=True)

df_h = df.resample(rule='H').mean()

df_h['Day']=df_h.index.strftime('%Y-%m')

print(df_h)

f, ax = plt.subplots()

my_plot = df_h.boxplot(by='Day',figsize=(12,5), showfliers=False, rot=90, ax=ax)

locs, labels = plt.xticks()

i = 0

new_labels = list()

for l in labels:

    if i % 3 == 0:

        label = labels[i]

        i += 1

        new_labels.append(label)

    else:

        label = ''

        i += 1

        new_labels.append(label)

ax.set_xticklabels(new_labels)

plt.show()

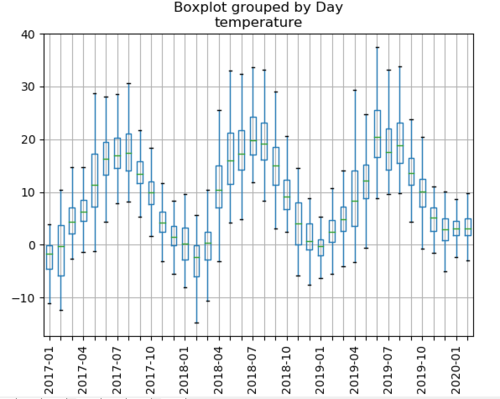

你会得到这个图表：

但我注意到这是按月而不是按天分组的。它可能不是你想要的。

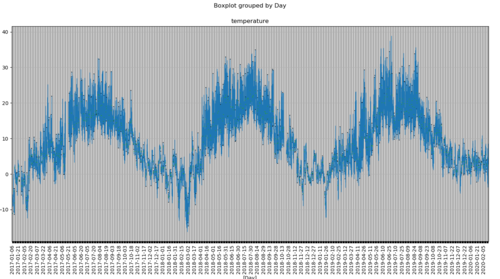

将 day 组件添加到字符串“Day”会使图表变得混乱，因为似乎有太多的框。

df = pd.read_csv('lt_stream-1001-full.csv', header=0, encoding='utf8')

df['reg_date'] = pd.to_datetime(df['reg_date'] , format='%Y-%m-%d %H:%M:%S')

df.set_index('reg_date', inplace=True)

df_h = df.resample(rule='H').mean()

df_h['Day']=df_h.index.strftime('%Y-%m-%d')

print(df_h)

f, ax = plt.subplots()

my_plot = df_h.boxplot(by='Day',figsize=(12,5), showfliers=False, rot=90, ax=ax)

locs, labels = plt.xticks()

i = 0

new_labels = list()

for l in labels:

    if i % 15 == 0:

        label = labels[i]

        i += 1

        new_labels.append(label)

    else:

        label = ''

        i += 1

        new_labels.append(label)

ax.set_xticklabels(new_labels)

plt.show()

for 循环根据需要每隔任意多个周期创建价格变动标签。在第一个图表中，它们每3个月设置一次。在第二个中，每15天一次。

如果您希望看到更少的网格线：

df = pd.read_csv('lt_stream-1001-full.csv', header=0, encoding='utf8')

df['reg_date'] = pd.to_datetime(df['reg_date'] , format='%Y-%m-%d %H:%M:%S')

df.set_index('reg_date', inplace=True)

df_h = df.resample(rule='H').mean()

df_h['Day']=df_h.index.strftime('%Y-%m-%d')

print(df_h)

f, ax = plt.subplots()

my_plot = df_h.boxplot(by='Day',figsize=(12,5), showfliers=False, rot=90, ax=ax)

locs, labels = plt.xticks()

i = 0

new_labels = list()

new_locs = list()

for l in labels:

    if i % 3 == 0:

        label = labels[i]

        loc = locs[i]

        i += 1

        new_labels.append(label)

        new_locs.append(loc)

    else:

        i += 1

ax.set_xticks(new_locs)

ax.set_xticklabels(new_labels)

ax.grid(axis='y')

plt.show()

我已经在Pandas图中阅读了x_compat以应用Matplotlib格式化程序，但是我在尝试应用它时遇到了错误。我稍后再试一次。

旧的不成功的答案

刻度标签似乎是日期。如果在数据帧中将它们设置为日期时间，您可以：

months = mdates.MonthLocator(1,4,7,10) #Choose the months you like the most

ax.xaxis.set_major_locator(months)

否则，您可以通过以下方式让 Matplotlib 知道它们是日期：

ax.xaxis_date()

您的评论：

我添加了其他信息：

我忘了显示DataFrame内部的内容。我有三列：reg_Date - datetime64（索引）温度 - float64 Day - 从reg_Date转换为字符串的日期，它看起来像'2017-10' *（YYYY-MM） *

箱形图按“日”分组日期，我想将值“日”显示为标签，但不是所有值，例如每三个值。

根据您上面斜体的评论，我将使用reg_Date作为输入和以下行：

days = mdates.DayLocator(interval=3)

daysFmt = mdates.DateFormatter('%Y-%m') #to format display

ax.xaxis.set_major_locator(days)

ax.xaxis.set_major_formatter(daysFmt)

我忘了提到你需要：

import matplotlib.dates as mdates

这有效吗？

Answer 2

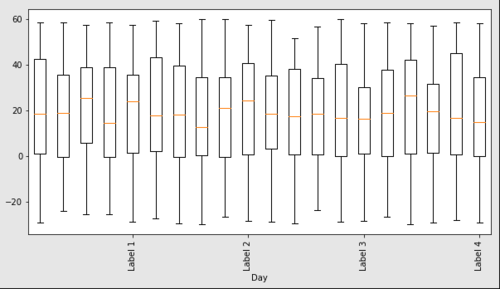

你快到了。只需设置股票代码。多重定位器。

熊猫。DataFrame.boxplot 也返回 ，这是类 的对象。因此，您可以使用此代码段来自定义标签：axesmatplotlib.axes.Axes

import numpy as np

import matplotlib.pyplot as plt

import matplotlib.ticker as ticker

center = np.random.randint(50,size=(10, 20))

spread = np.random.rand(10, 20) * 30

flier_high = np.random.rand(10, 20) * 30 + 30

flier_low = np.random.rand(10, 20) * -30

y = np.concatenate((spread, center, flier_high, flier_low))

fig, ax = plt.subplots(figsize=(10, 5))

ax.boxplot(y)

x = ['Label '+str(i) for i in range(20)]

ax.set_xticklabels(x)

ax.set_xlabel('Day')

# Set a tick on each integer multiple of a base within the view interval.

ax.xaxis.set_major_locator(ticker.MultipleLocator(5))

plt.xticks(rotation=90)
